Javító hegesztése inverter nem könnyű feladat, de megvalósítható

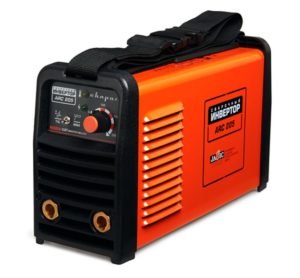

Elterjedt hazai hegesztőgép (pontosabban - a megnövekedett kereslet rájuk) vezetett, hogy sok különböző áramköri megoldásokat. Az egyik sikeres változatok - hegesztő inverter.

Ez a berendezés számos előnye van összehasonlítva a szigetelő svarochnikom:

1. kompakt méretek
2. alacsony súly
3. Kis fogyasztás - tipikusan legfeljebb 3 kW, amely lehetővé teszi a munkát még a lakásban
4. ív intelligens kezelése. A berendezést lehet még egy kezdő hegesztő
5. A több beépített biztonsági modulok - rövidzár „ragasztás” az elektróda, és így tovább.
6. A csökkenő áram-feszültség karakterisztika
7. Lágy indítás.

Mindezen előnyök ad okot jelentős hátránya - alacsony megbízhatóságát. Természetesen ez nem azt jelenti, hogy az idő nagy részében az inverter lesz javításával.

Hanem azért, mert bonyolult a szerkezete, törés gyakrabban fordul elő, mint a transzformátor egységet.

Javítás Inverter esemény nem csak kellemetlen, hanem költséges. Műhelyek, a hiánya az ügyfél részletes áramköri dokumentáció, számla kerek összegeket. Néha van, hogy vesz egy új egységet.

Tekintsük az eszköz és az elv az inverter

Belül az inverter történik transzformáció (inverzió) az elektromos jel.

Az eljárás különböző fázisokra oszlik:

• A bemeneti egység generál egy primer tápfeszültség - szokásos módon helyesbíti a váltakozó áram
• Aztán jön a tényleges inverter egység - keresztül állandó áram oszcillátor ismét lesz változó, ahol a magas frekvencia. Ez a minőség teszi, hogy csökkentse a méretét a transzformátor és az energiafogyasztás.
• A tápegység keresztül nagyfrekvenciás transzformátor csökkenti a feszültség értékét a hegesztési
• A kimenet a váltakozó áram finomított újra, mivel a hegesztési használ ilyen eszközöket van egy állandó áram.

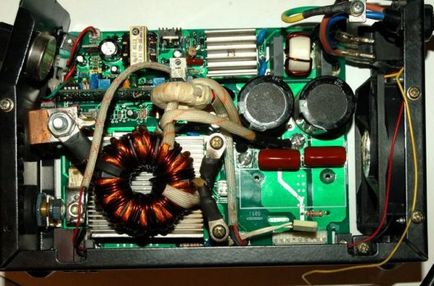

Annak ellenére, hogy a szerkezeti integritás - sűrű elrendezése a frekvenciaváltó jól látható az ábrán, az áramkör több modulból áll.

Ők lehet végrehajtani több lapot, vagy össze, ez nem változtat a lényeg. Minden modul egy külön eszköz (a szempontból áramkör tervezése), saját bemeneti és kimeneti paramétereket.

Fontos! A relatív pozíciója a blokkok, a köztük lévő távolság, és még berakásához csatlakozó vezetékek, gondosan kiszámított a tervezési szakaszban.

Értéke minden részletét: kölcsönhatást, az induktivitása rádió alkatrészek és huzalok, megvédik a testet jel ... Változások a szerkezet vezet mismatch áramkört.

Ezt figyelembe kell venni, ha csinál egy javítási hegesztési inverter a kezüket.

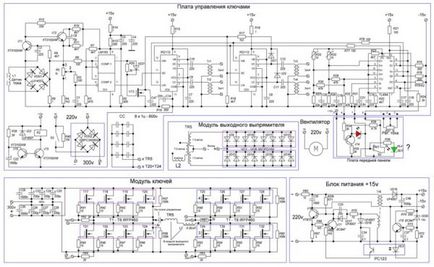

A fő áramkör az inverter modulok:

1. Bemeneti egyenirányító. Feladata, hogy biztosítsa a maximális simítás szinuszos hálózati bemeneténél az inverter. A munkája minőségét függ zavarvédettséget más modulok
2. Inverter. Tulajdonképpen ez a szív a készülék - segítségével nagyfrekvenciájú áram képződik. Ez alapján működik az úgynevezett vezető - meghatározó áramkörök
3. vezérlő modult. Egy külön áramkör, amelynek az a feladata csapat. Ennek köszönhetően design elem, az összes többi összetevő harmóniában. Teljesítmény elem - tranzisztoros kapcsolók
4. A kimenet az egyenirányító. Része a áramkört, amely megtartja annak elemei (teljesítmény dióda) az összes hegesztő terhelést. A modul működik hatékonyan zárlatos - miután csak ív
5. biztonsági funkciók. Legalább van túlmelegedés érzékelő és rövidzárlat védelem. Az utolsó pont lehet végrehajtani, mint egy egyszerű biztosítékot vagy automatikus és intelligens áramkör, csökkentve inverter hatékonyság okainak kioldás.

A különböző inverterek, a blokkok is megoldható, ahogy tetszik, de az általuk alkalmazott egységes. Az egyetlen különbség az elem található.

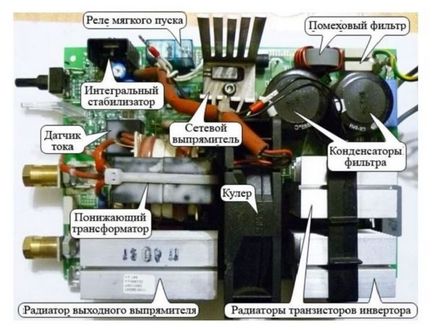

Egy tipikus elrendezése a komponenseket az ábrán:

Fontos szerkezeti elem - az aktív hűtés. Minden gépi cella (tranzisztorok kulcs, a kimeneti egyenirányító diódák) kell elhelyezni a radiátor.

Továbbá, ha a ventilátor van telepítve, és azt úgy kell folyni a légi forgalomban. A javítás során ellenőrizzük, hogy a hűtőrendszer és a jelenléte minősége a hőkontaktust a radioaktív elemek és radiátorok. Ügyeljen arra, hogy a friss hővezető pasztát, amikor ilyen részeket cserél.

Az üzemzavarok okainak hegesztő inverterek

Ilyen eszközöket működtetnek, amelyek közt messze nem ideális. Por, nedvesség, rezgés. Tapasztalatlanságuk az üzemeltető (hegesztő) megtakarítást fogyóeszközök (olvasd el - használja olcsó gyenge minőségű elektródák), instabil bemeneti feszültség.

Ezek a tényezők, nem pedig a konstrukció bonyolultságát eredményez meghibásodások.

Itt vannak a tipikus eltérés okait és meghibásodások. A lista által összeállított vélemények Osztályozó berendezések szolgáltató központok.

1. Nedvesség behatolását a ház, a, illetve a kapcsolási rajz. Ha a munka a szabadban, gyakran figyelmen kívül hagyják a csapadék.
2. Talán a víz behatolása permet, ha a szomszédos brigádok - dagasztás oldat épület keverékek, tartályok feltöltéséhez áttörést vízvezeték hálózatok.
3. inverter ház lezárható. Beletelik egy csomó szellőzőnyílásokat, így nincs vízsugár védett.

Megsértése a hűtési üzemmód.

Több oka is van:

A felhalmozódás nagy mennyiségű por. Az eltömődött szellőzőnyílások romlik hőelvezetést radiátor hűtés.

Törés a ventilátor érintkező az akadály vagy beszorulásának a csapágy az azonos por.

Amennyiben nem tesz eleget a használati utasítást. Azt is gyakran látni az inverter, közel állt a fal (szellőzőnyílások zárva). Vagy dobott a test ruhával.

Megsértése a működési mód

A műszaki jellemzőit a terhelés mindig meghatározott időtartamú, százalékában a hűtési idő között, a „megközelítés”.

Annak érdekében, hogy mind a munka (a törekvés a „munkanap”) lehet végezni gyorsabb, hegesztők egyszerűen meghajtó inverter a lovak.

Még ha jól szervezett hűtés, folyamatos munka vezet túlmelegedését és károsodását a teherviselő elemek: kapcsoló tranzisztorokkal, egyenirányító diódák.

A fémtárgyakkal

Zseton, kötőelemek, csepp az olvadt fém hegesztési nyílások a szellőzést. Az eredmény - a rövidzárlat, nem az egész modult.

Bármilyen meghibásodás hegesztő inverterek okozza a fenti okok miatt.

Kivétel - hibás elektronikus alkatrészek vagy rossz minőségű telepítés (nepropay, alacsony keresztmetszete van a vezetékek, gyengült kötőelemek mechanikai kontaktusok).

Tünetek (kivéve nyilvánvaló, mint például a füst a szervezetből, a szaga égő vagy zajok belül).

• Instabil ívhegesztő fröccsenés vagy intenzív termékek (hibás működés csak akkor, ha megfelelően telepített jelenlegi érték)
• Nehéz húzza a elektródot a munkadarab. A probléma gyakran előfordul, akkor először meg kell ellenőrizni minden mechanikus kapcsolat a ház belsejében az oxidációs vagy lazítás kötőelemek
• Frekvenciaváltó üzemkész (Indicator), valamint a hegesztési bekövetkezik. Ebben az esetben az oka a kioldás a túlmelegedés ott.

Amikor a hiba észlelésekor megy az egészség helyreállítása.

Javítás hegesztő inverterek

Ha úgy dönt, hogy támaszkodni a saját források az első helyen kell fenntartani kifejezetten rajza a készülékre, és lehetőleg egy a bizottság működését.

Hiányában egyértelmű jelei a hibás alkatrészek (semmit nem égett, bombáztak nem tranzisztorok, vezetékek helyett), szükség van arra, törés jellegű, hogy melyik modul nem.

Ez úgy történik, hogy mérik kimeneti értékek a lánc mentén a bemeneti, hogy az egyenirányító áramkör feszültség (valamint működési feltételek, általában akkor, amikor az inverter elindul).

kell osztani modulok az inverter áramkör (a céljuk, mi tekinthető a „modulok az inverter áramkör” részt).

Ezután egymás után, egy multiméter (bizonyos esetekben - oszcilloszkóp), hogy igazoljuk a jelenlétét a megfelelő jelek az átmenetekben az egyik modulról a másikra.

Fontos! Először is meg kell vizsgálni, hogy a védelmi rendszer működött (reset nélkül).

Ha a hiba az ilyen elemek - ellenőrizze az áramkör többi része nem szükséges. Kivéve, hogy szükség van, hogy megtudja, mi okozta az elzáródást.

Miután lokalizációja a hibás modul, folytassa az ellenőrzést a teljesítmény elemek. Először - a külső ellenőrzés. Ellenőrzése, ha a megjelenése tömegrész (előnyösen egy nagyítóval, és a jó megvilágítás).

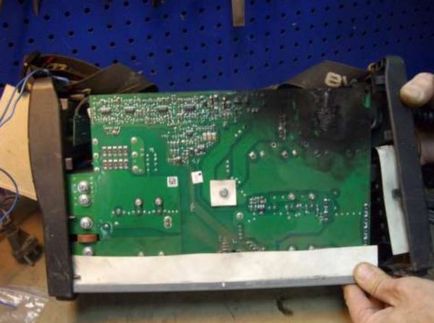

Rádió, jön le a túlmelegedés, biztos, hogy külső sérülés. Ez lehet repedés, színe megváltozik bevonat, egy sötét folt a test (jól ki van jelölve egy könnyű jelölést feliratok).

Az érintkezők cseréje jelei elszíneződése - még egy rövid impulzus extrém meleg, hagy egy színes jel a fém.

Ezután folytassa az ellenőrzést vezető utak a fedélzeten, és az összekötő vezetékeket. Otgorevshie kapcsolatok azonnal nyilvánvaló. A másik dolog - a mikro-szünetek pályákon. Úgy lesz látható, ha az áramköri hátoldalon van egy erős fényforrás felé. Nagyító van szükség.

Ezen túlmenően, a pálya prozvanivatsya tesztelő. Akkor kissé deformálja a kezében díjat ellenőrzésekor. Kapcsolat nem vész el.
Gyanús csatlakozási pont a keret komponensek párna, akkor jobb, ha forrasztani. Gyenge minőségű forrasztás általában azonnal látható.

Használja tűzálló forrasztani Helyreállításkor kapcsolatokat.

Ha a külső jeleket, a probléma nem található - tette elektronikai alkatrészek ellenőrzést. Kezdeni vypayat eleme a nyomtatott áramkörről. Ez egy fáradságos eljárás, amelyeket el kell végezni óvatosan, elkerülve túlmelegedés az egészséges elemeket.

A probléma az, hogy a jelen lévő radioaktív elemek egymáshoz szomszédos minőségileg ping részletesen nem fog sikerülni.

Figyelem! A leginkább veszélyeztetett elemei az inverter áramköri - ellenállásokat. Az ellenőrzés az első helyen.

Ha az ellenállás nem végzik a forma tényező SMD, elegendő, hogy ellenőrizze leolvaszt egyik lábát.

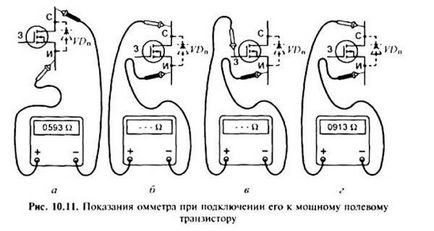

Részletek ellenőrizzük ugyanabban multiméter. Minden elemnek megvan a saját módszere, nincs univerzális módszer.

javítás csere

Gyakran nem találja egy elemet, például egy alaplap. Nagyon gyakran az ilyen helyzet áll elő az importált inverter.

A másik probléma - meg nem nevezett elemek (ezt a bűnt gyűjtők Kína). Alternatív módon, a neve (az egész csoport) eltűnt hatására magas hőmérséklet. Ebben az esetben csak a mentési eszköz áramkört.

Ne ess kétségbe. A nagyszámú elektronikus komponensek társaik. A kiválasztás a helyettesítő vannak az elektronikus referencia lemezek információt a rádió alkatrészeket.

Ez az úgynevezett «adatlapja». Mindig lehet találni akár analóg, akár ugyanabban a részében egy másik gyártó. Egy elemek, mint a tekercsek és transzformátorok, a tekercsek csökkennek újratekercselése vagy cseréje törött magok.

Hol jobb, javítási hegesztési inverter?

Természetesen a profil szolgáltató központ. Legalább kapsz egy garancia az elvégzett munkát. Ha pénzt költeni a javításra nem akar -, akkor próbálja megoldani a problémát magát.

A lényeg:
Az elemi ismeretek rádióamatőr, és a jelenléte a forrasztópáka otthon és tesztelő, akkor is rögzíteni egy ilyen bonyolult eszköz, mint egy hegesztő inverter.
