Javítás inverter hegesztőgép saját kezűleg

Bármilyen technikát, ha valami eltörik, ez érvényes a hegesztő berendezés, amely működteti néha extrém körülmények között. De a javítás hegesztőgépek a műhelyben is elég drága. Továbbá, míg a gyors megszüntetése szükséges bontás. Megszüntesse a problémát a kezüket, és gyorsabb, és olcsóbb, csak akkor kell tudni, hogy a működési elv és az elemi félvezető bázis. Mi írja le részletesen, hogyan kell azonosítani a problémákat, a hegesztőgép és a módszer javítás minimális berendezés.

A működési elve a hegesztő inverter

Bontása komplex elektronikus berendezések gyorsan kell reagálnia, és szakszerű javítás költséges és lassú. A kezüket, hogy javítási inverteres hegesztőgépek lehet jelenlétében speciális ismeretek terén a rádióelektronikai és működési elvek az ilyen berendezések. Meg kell egy multiméter ellenállás mérési mód, és dual-trace oszcilloszkóp, amely lehetővé teszi a végső beállítások, vagy a problémamegoldásban. Gyakran a hiba okát a felszínen van, és ez lehet meghatározni szemrevételezés megnyitása után a helyzet, de ott is összetettebb probléma.

Megnyitása az ügyet, és a vizuális ellenőrzés csak akkor lehetséges, miután a gép kikapcsolása a konnektorból, ne feledje, hogy szétszerelés után, akkor elveszíti a jogot, hogy a garanciális javítások.

Megkezdése előtt a javítás hegesztő kell érteni, hogy mit alkatrészek és funkcionális elemek összetétele. Ahhoz, hogy hatékonyan javítani, meg kell tudni, hogy az arány a bemeneti, kimeneti és feszültség hullámformák minden részét a termék.

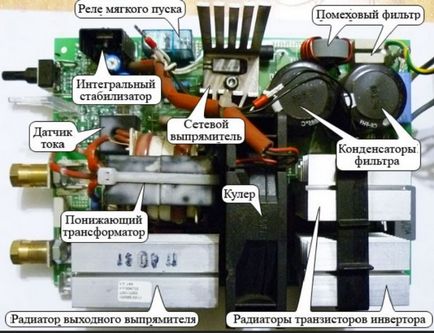

Inverter hegesztő készülék az alábbi elemeket tartalmazza:

• aluláteresztő szűrő egyenirányító egység, amely átalakítja a váltakozó hálózati feszültség 220/380 V-DC feszültség;
• inverter áramkör, amely átalakítja a DC feszültséget nagyfrekvenciás AC 100 kHz;
• nagyfrekvenciás lelép transzformátor, amely hegesztési áram 300 A;
• Eliminator kiadási hegesztésre MMA módban
• egy szabályozó eszköz, amely biztosítja visszacsatolás révén a stabil jellemzőket hegesztéshez különböző módok;
• ellátási hegesztőhuzal amikor MIG / MAG módok

Ez akkor fordulhat elő, a fenti összetevők, így a javítás hegesztőgépek kell kezdeni előre elemzése a komponenseket. Először is, el kell olvasni a használati ahol lehetséges hibát és jogorvoslati lehet magyarázni. Azt is meg kell ismerkedniük a munka automatikus védelmi eszköz és azon kívül az üzemi feszültség.

Fontos megjegyezni, hogy az inverter egy veszélyforrás, és gondatlan kezelése okozhat áramütést, így ha nincs bizalom a saját képességeit megjavítani jobb, ha nem indul el.

Diagnosztikája meghibásodások berendezések

Egy nagyon gyakori oka a probléma, hogy nem sikerült felelnie a gyártó által javasolt működési feltételeit. Egyes termékek működhet széles hőmérséklet és feszültség tartományban, de ez inkább kivétel, mint szabály. Különböző hibák hegesztő inverterek meglehetősen ritka, mivel a hatékony elleni védelem rendszerének a rövidzárlati áramok az elektródák és beragadt a baklövéseket a tapasztalatlan hegesztő.

Ezért az oka a nem megfelelő működés a következő esetekben:

1. mismatch egyfázisú vagy háromfázisú feszültség inverter ajánlott leírások;
2. automatikus biztonsági hálózat legalább 25 A;
3. A kiterjesztés hossza használják több, mint 30 m;
4. szakasza az ellátási huzalok kisebb, mint 2,5 mm-2;
5. rossz kapcsolat negatív kábelt a munkadarab;
6. megfelelően kiválasztott hegesztési áram;
7. porzás radiátorok a teljesítmény-komponensek a hűtési rendszer, amely kiváltja a termikus védelem;
8. a nedvesség behatolásának a ház;
9. noncompliance terhelés időtartamát.

Ha minden a fenti okok nem állnak rendelkezésre, és a berendezés nem működik, akkor meg kell nyitni a burkolat. A következő lépés a javítás hegesztés inverter kezüket egy külső vizsgálat, amely segíthet a probléma felderítésében.

A táblák lehetnek nyomai perzselő pályák hibát jelző ellenállások, kapacitások vagy félvezető elemeket. Itt cserélni kell használni a forrasztópáka, és lehetséges, hogy a hiba okát a bontást a komponensek követni a rendszer a félvezetők. Ebben az esetben, akkor szüksége lesz egy multiméter ellenállás mérési módot.

Ellenállás mért részeket a kikapcsolás, és ki kell leolvaszt teljesítmény dióda vagy tranzisztor, pontosabb és megbízhatóbb eredményt.

Nulla vagy egy végtelen ellenállás értéke jelzi a hiba, és ki kell cserélni. Kiforrasztó- tranzisztorok kell nagyon gondosan előzetesen, szétcsavarva a radiátor és integritásának biztosítása a vezetőképes a táblán. Bizonyos típusú hibák nehéz meghatározni, mivel a hiba az egyik eleme áramköri megoldások, vezet megsértését egyéb részleteket.

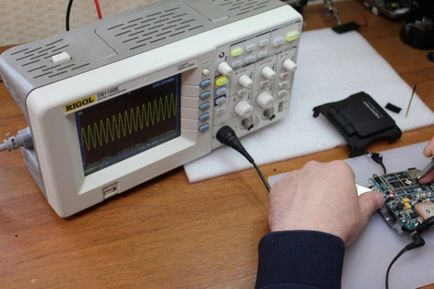

Ezért és kompresszorok hegesztő inverter saját kezűleg igényel a jó tudás és készségek. Pontosabb meghatározása okainak inoperabilitásra kell használni kétsugaras oszcilloszkóp. Erre azért van szükség, hogy keresse meg a hibás készüléket a tanulmány által az amplitúdó és alakja a bemeneti és kimeneti feszültséget.

Inverter javítási módszerek

A megbízhatóságot a félvezető elemek a hegesztőgép és a hatékonyságot a védelmi rendszerek gyakorlatilag kiküszöböli a hiba. De ha ez nem történik meg, akkor a legvalószínűbb, azért volt a nedvesség behatolását a készülék vagy az idegen fém tárgyak okozta a bezárást. Ebben az esetben a javítás hegesztés inverter hiba diagnózis, szárítószűrő és eltávolítása idegen tárgyak, valamint a hibás alkatrészek cseréjére.

Javításra, akkor kell a következő eszközök és berendezések, az alábbiak szerint:

• csavarhúzó és villáskulcs;
• forrasztópáka, forrasztani, fluxus vagy gyanta;
• felesleges forraszanyag szívó;
• multiméter ellenállás mérési módban, az áram és feszültség;
• kétsugaras oszcilloszkóp diagnosztizálni, és a végleges konfiguráció;
• különféle áramköröket hibás termék vagy azzal egyenértékű;
• hővezető paszta;
• Mosószerek a mosás az érintkezők, vezetékek és radiátorok;
• testület nem vezető anyagból az egyszerű diagnózist áramköri amikor a hálózati feszültség.

Fontos figyelembe venni, hogy a hiba az elektromos elemek berendezés jár egy esetleges kiégés és a kudarc a szomszédos tartályok, ellenállás és stabilizátorokat, valamint a vezérlő áramkörök.

Áramkimaradás után felderítése elemek, sem vezérlő áramköröket le a része a radiátorok és leolvaszt őket a tábláról. Tehát szükség van, hogy egy szívó túlzott forrasztani, annak érdekében, hogy megkönnyítsék a bontást az elem, és nyomon követni fórumon deformáció. Ellenkező esetben akkor kell telepíteni további busz, ami nem javítja a teljesítményt a fórumon. Ezután meg kell tisztítani a fluxus a bontás helyét és mértékét és a maradványoknak a régi radiátorok thermopaste és esetleges eltömődése. Biztosítani kell használhatósági legközelebbi rendszer elemeit, és szükség esetén cserélje ki.

Miután szerelés és telepítés az új félvezető vagy egyéb részleteket, hogy biztos a integritásának kábelezés és abban az esetben a kár, hogy tegyenek intézkedéseket a hiányosságok megszüntetéséről. Abban tisztított radiátorok alkalmazni egy új réteget a termikus és biztonságos energiaellátást rádiót. Ezután egy teszter, győződjön meg róla, a használhatósági a kapcsolatot, és kapcsolja az inverter tápegység.

Oszcilloszkóp, helyességének ellenőrzésére az egyes elemek, ha csatlakoztatva van a terhelés-jelző elem és összehasonlítjuk a bemeneti és kimeneti jelek. Normális jellemzőit kitöltésével javítás.

az ítéletet

Így a jelenléte egy bizonyos készség, javítás hegesztő inverterek saját kezűleg is lehetséges. Ez lehetővé teszi, hogy menteni egy csomó időt és pénzt. De abban az esetben nehéz, mindig olvassa el a szakirodalom és szakmai tanácsot. Közös erőfeszítések mindig egy pozitív eredmény.
