Hogyan válasszuk ki a sablont laptop

Hogyan válasszuk ki a sablont a laptop.

Az egyik leggyakoribb hiba laptop - ez a hiba a mátrixban. A fő okok a fizikai károsodás mechanikus hatás és annak alkotóelemeire Fault - hiba a dekóder, háttérvilágítás inverter károsodásának és mások.

Itt fogunk beszélni, hogy mit pontokat kell figyelembe venni, amikor keres csere a hibás mátrixban.

Matrix - laptop kijelző

Laptop Matrix - folyadékkristályos kijelző lámpa (CCFL) vagy LED (LED) háttérvilágítás, amely megjelenítéséhez használt statikus vagy dinamikus grafikus információ, azaz - figyelemmel kísérni.

Az általános formája a mátrix

mátrixok gyártási technológia határozza meg, így a kép paramétereinek a felbontás, fényerő, kontraszt, a látószög. Gyakran, amikor kiválasztják a laptop ezek a beállítások végül döntő.

Elölnézete a mátrix

Forgó mátrix formájában

működési elve

A működési elve a mátrix és annak szerkezetét az alábbiakban mutatjuk be.

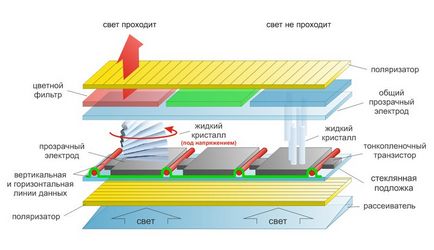

Reakcióvázlat a mátrix

Fényáram a háttérvilágítás áthalad a diffúzor. Diffúzor egyenletes megvilágítást a képernyőn. Miután áthaladt az első polárszűrő polarizált fény. Ezután a fény áthalad az üveg szubsztrát és a folyadékkristály-réteg. A szubsztrátum tartalmaz egy átlátszó elektródát és egy vezérlő áramkört (vékonyréteg-tranzisztort, amelyek szabályozzák a feszültséget az átlátszó elektród, függőleges és vízszintes adatátviteli vonalak, kondenzátorok, célja, hogy tárolja a kiválasztott vékony film tranzisztor a felelős az átlátszó elektród).

Színes képek között a közös átlátszó elektród és a második polarizációs szűrő készlet színszűrő három alapszínre. Ebben az esetben, egy pixel egy színes kép van kialakítva három szomszédos elektródák által vezérelt.

Mi határozza meg a mátrix gyártó

mátrixok előállítása - a high-tech és a tudomány-folyamat szabályozott minden szakaszában. Collection „kínai hamis” kizárt.

A világban van egy kicsit több, mint egy tucat gyártó Mátrix a notebookokhoz. Ha tudja mátrix modell számát, akkor meg könnyen, aki a gyártó: azt mondja egy kétbetűs kód, mely az első részben a modell (pl B170PW07 ahol a „B” azt jelzi, AUO gyártók és LTN170BT08 „LTN” - on. samsung).

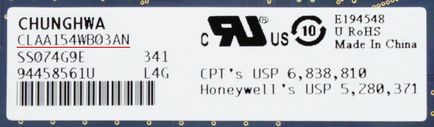

Meghatározása a gyártó modell neve

Nézzük megismerkedhetnek mátrixok gyártók a laptopok és a kódot:

AUO (AU Optronics) (kód A, B) - a vállalat egyik vezető gyártója az LCD-panel nagy méretű, amely alkalmazásával vannak kialakítva egy vékony film tranzisztor (TFT-LCD). Ez biztosítja a TFT-kijelzők az eredeti berendezések gyártói (OEM), valamint a vállalat tulajdonában védjegyei.

BOE Hydis (HT-kódot, HX, HV) - a koreai gyártó szakosodott a termelés mátrix technológia AFFS (Advanced Fringe Field Switching). Mátrixok esetében ezzel a technikával jellemzi nagy fényerő és szögek. BOE Hydis partnere Hitachi Displays.

Chunghwa Picture fürdőkádak (CPT) (CLAA kód) - a legrégebbi tajvani gyártó szakosodott termelés LCD kijelzők alapuló vékonyréteg-tranzisztort (TFT-LCD). Ez biztosítja, hogy termékei a gyártók, mint a Samsung Electronics és az LG.

HannStar (HSD) kód - a tajvani gyártó, amely a partner a termelés TFT-LCD termékek vállalatok, mint a Sony, a Hitachi, a Toshiba, Dell, Sharp, JVC, Panasonic, HP.

LG Display (LP) kód - a dél-koreai cég, a világ második termelő (miután a Samsung Electronics), ez egy partner a termelés meghal laptopok cégektől, mint a Toshiba, a Dell, az Apple, az Acer, a Hewlett-Packard.

Quanta Computer (QD) kód - egy nagy tajvani vállalat. Ez egy OEM-partner cégek, mint a Sony és a RIM (PlayBook gyártó), és lapokat kapunk Amazon.

Samsung (LTN) kód - a legnagyobb dél-koreai amiatt, hogy túlzás nélkül, a világ egyik vezető elektronikai gyártó. Ez Üzletágaival szerte a világon, többek között Észak-és Dél-Amerikában, Európában és a FÁK országok, Kína, Japán.

Sanyo (TM) kód - ismert elektronikai gyártó Japánból. Jelenleg a cég része a Panasonic.

Toshiba Matsushita Display Technology (LT kódot, LTD, LTM) - egység Toshiba Group cég szervezett, átadását követően részesedését Panasonic Toshiba cég most. Az egyik piacvezető LCD / OLED kijelzők a kis és közepes átlók.

jellemzők mátrixok

Típusának megfelelően arc a mátrix két csoportba sorolhatjuk: fényes és matt. Fényes ad jobb fényerőt, kontrasztot és gazdagsága a színek, de a vakító fényforrás akadályozza a megítélése információkat a képernyőn. Ilyen mátrix könnyebben szennyezett és meg kell tisztítani gyakrabban. A matt felület minimálisra csökkenti a tükröződést és jobban ellenáll a szennyeződés.

Összehasonlítva gondolatok tárgyak különböző felületek

Tartomány átlók az alábbiak szerint: 8,0 „8,4" , 8,9”, 9,4" , 9,7 „10,0" , 10,1”, 10,4" , 10,6 „11,0" , 11,1”, 11,3" , 11,6 „12,1" , 12,5” , 13,0 „13,1" , 13,3”, 13,4" , 14,0 „14,1" , 14,2”, 14,5" , 15,0 „15,2" , 15,3”, 15,4" , 15,6 „15,7" , 16,0”, 16,1" , 16,4 . „16,5" , 17,0”, 17,1" , 17,3 „18,4" , 19,0”, 20,1" diagonális mátrix megtalálható az első része a modell száma (pl LTN156AT09 átlója 15,6 »és CLAA154WB03AN - 15,4«).

Méretének meghatározásakor a diagonális mátrix a modell neve

Nemrégiben, a legszélesebb körben használt úgynevezett széles képernyők 16:10 (vagy 16: 9). Ezek közé tartozik, amelynek felbontása 1280x800, 1440x900, 1680x1050, 1920x1200, 1280x720, 1366x768, 1920x1080. Ezek a monitorok egy vízszintesen-hosszúkás alakú, ellentétben a régi modellek formák közelítő a térre. Mátrix korai modellek felbontása 800x600, 1024x768, 1280x1024, 1400h1050, 1600x1200 pixel, és ebből következően a képoldalarány lehet 4: 3.

Az alábbi ábrán az arány a kijelző felbontását és átlós.

Rendszer összehasonlítása képformátumok

A követelmények a paramétereket a mátrixok, amelyek betartják a gyártó által előírt meghatározott csoportok standard panelek Working Group (SPWG). Az alábbi táblázat mutatja a levelezés a felbontás, képarány, és betűvel van jelölve.

Ha ez a mátrix azonos átlós lehet különböző indítványokat. Például, a mátrix 15,4 „képes támogatni felbontást 1280x800, 1440x900 vagy 1680x1050 pixel. Másrészt, egy mátrixot felbontása 1366x768 lehet egy átlós 11,1”, 13,3 „14,0" , 15,6”, 16,0" .

Különbségek és LED megvilágító lámpa

A mátrixok fények használt javítja a képminőséget, a meghatározása. Abban a pillanatban, amikor a mátrix felhasználásával előállított két háttérvilágítás technológia: használó EL hidegkatódos csövek (hidegkatódos fluoreszcens lámpa vagy CCFL) vagy LED-ek (Light Emitting Diode vagy LED).

A korai szakaszban a CCFL háttérvilágítást technológia dominál. Jelenleg világítás LED-ek használatával teszi versenyképesebbé.

A mátrixok által termelt új technológia - LED-es háttérvilágítással, amely megvilágítja a LED-ek (fehér vagy RGB). Úgy véljük, hogy ez a fény ad élénkebb színeket és a kontrasztot a kép, sőt, ez több energiahatékony és környezetbarát - az előállításához nem használnak fel higanyt. Másrészt, a nem besugárzott terület, amely közvetlenül befolyásolja a kép minőségét is megjelenhet meghibásodása esetén legalább egy diódát. Az előnye, fénycsöves világítás, hogy lassan elveszíti tulajdonságait, és az is egyenletesebb.

Helyesen meghatározni a típusát és helyét a csatlakozó kapcsolati mátrixot

Szintén fontos megjegyezni, a helyét a csatlakozó a hátsó felületén. Úgy kell egy hasonló helyzetben az a kábel hossza elég csatlakozni.

Ha követed ezeket a tippeket, a kiválasztási folyamatot a kívánt mátrix lesz a minimális időt és erőfeszítést igényel.
