Bármely soros kapcsolatot lehet konvertálni a soros kapcsolat az ekvivalens ellenállás, és a forrás EMF. Ezen túlmenően, az ellenállás a egyenértékű ellenállás egyenlő az összessége ellenállások belül a vegyület, valamint az EMF forrás egyenértékű algebrai összege EMF források kívül a vegyület.

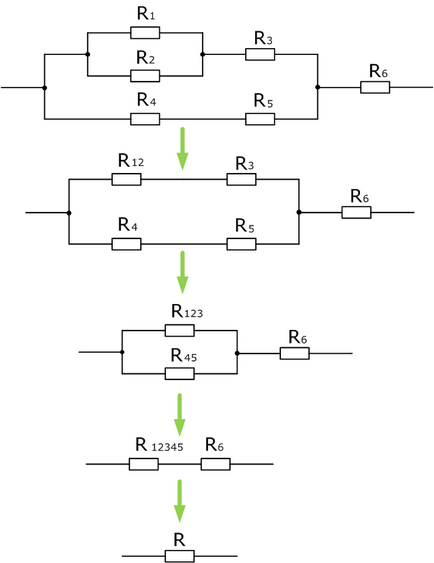

Azáltal összecsukható áramkör segítségével átalakulások soros és párhuzamos áramkörök, lehetőség van, hogy tovább kiszámításának egyszerűsítése egy tetszőlegesen bonyolult áramkört. Ez alól kivételt képeznek láncú ellenállás csatlakozik csillag és delta.

9. ipszilon és a delta

Eoediieniya három áramkör ágakat, hogy zárt hurkot képeznek három csomóponttal egy háromszög.

kölcsönös háromszög csere és ellenállások csillagok azonosnak kell lennie, azaz a. e. a rendre egyenlő a feszültséget a csúcsokat A, B és C, a háromszög és csillag áramlatok IA. IB. 1B a vezetékeket ezeket összekötő csúcsú a többi lánc változatlannak kell maradnia. Azonos áramok kell teljesülnie az esetleges változások és megfordítására a többi lánc, és különösen, törések során néhány ága.

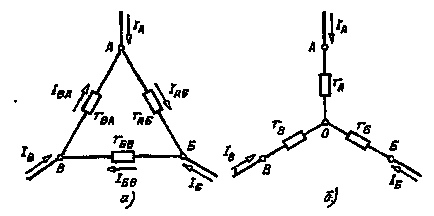

Ábra 2.8 vegyület ellenállások háromszög (a) és csillag (b)

Ellenállás egyenértékű csillag ra. rb. RB korrelál ellenállások háromszög rab. RBV, RVA. Ahhoz, hogy magyarázza ezt kapcsolatban, első feltételezzük, hogy az A csúcs vezetéket van törve, és így, a jelenlegi Ia = 0. Ellenállás a kettő között rögzítve marad csomópont a B és C egyaránt áramkörök egyenlőnek kell lennie, illetve voltak azonos áramok az IB és IC mindkét rendszerek.

Átalakítani a háromszög egy csillag egy adott ellenállás a háromszög oldalai rab, RBV. RVA. meghatározásához szükséges egyenértékű ellenállást sugarak csillag ra. rb. RB. Ahhoz, hogy ezt elérjük, elkészíti a felét az összeg a bal és jobb oldalán az egyenleteket (2,15) és az (2.16):

és vonjuk a kapott expressziós a felére csökkenjen a bal és jobb oldalán (2,14). az eredmény

Ha az ellenállás a háromszög egyenlő egymással, Rab = RBV = RVA = r # 916;. ez lesz egyenlő egymással és soprotiv

Lenia csillagok, t. E. Ra = Rb = R B = r # 955;. ahol a képletekben (2,17) - (2,19) úgy kapjuk meg, egy egyszerű kapcsolatban

A fordított transzformációs Csillagok egyenértékű háromszög t. E. Amikor adott soprotivleniyahra. rb. RB. szükséges, hogy megoldja a három egyenletet (2,17) - (2 19) képest az ellenállás rab. RBV:

Így, az ellenállást a egyenértékű oldalán a háromszög egyenlő az összege ellenállása a két ága a csillag csatlakozik ugyanarra a magasságban, mint az oldalán a háromszög, és ezek a termék osztva az ellenállást a harmadik sugár csillag.

11. módok áramkör

· Rövidzárlat (SC)

Az a mód rövidzárlat energiaforrás zárlatos. Mode éber. Rövidzárlati áram hiba sokszor nagyobb, mint a névleges áram.

· Üresjáratban (XX)

Alapjáraton, az áramforrás le van választva a terhelést és alapjáraton. Az ellenállást a külső áramkörben, és a jelenlegi rész egyenlő 0 RL = ∞

· Illesztett terhelés mód

Tulajdonságai az áramkör - maximális terhelés áramforrás alakul ki, amikor a terhelési ellenállás pontosan a belső ellenállása a forrás.

A grafikon azt mutatja, az ellenállás a terhelés növekedésével kapacitása növekszik, ha az RL terhelés = I0 maximális terhelési teljesítmény további növelése RL - PRN csökken.
