A működési elve túláram

7.1. Az alapelvek végrehajtásának jelenlegi védelmet.

7.2. A működési elve a túláram.

7.3. A számítás a működtető áram a fázis-fázis túláramhibák.

7.4. A választás az üzemidő túláram.

Gyorsulás túláram ha a kapcsoló be van kapcsolva

7.6. rendszereket túláram

7.7. Átlag MTZ.

7. 1. Alapelvek végre túláram

6-35 kV-os vezetékek hálózatokra izolált vagy kompenzált semleges, ezért védelmük válaszolnia kell a vonali hiba esetén:

· Dupla földzárlat.

Egyfázisú áramkör, nem vonatkoznak a rövidzárlat és fennmaradhat két vagy több órán át. Ezért a föld védelme működik a jelet. Ezalatt az idő alatt meg kell átvinni a teher egy másik forrás, és csak ezután húzza ki a sort.

Hogy kikapcsolja a kétfázisú és háromfázisú hibák elegendő védelmi eszköz telepítve a két fázis. Az áramváltók mindig telepítve fázisok és C. A védelem nem reagál a jelenlegi fázisban V., de ez nem számít, mert a minden vonali hiba áram, két lépésben fog dolgozni, hogy megvédje a beállításokat mindkét fázisban vagy C fázis vagy egyszerre két fázisban.

Hogy megvédje a vonalak 35 kV szükséges trehreleynaya védelmi áramkört. Annak szükségességét, hogy azért van, mert, mint általában, a terhelés vonal egy transzformátor 35 / 6-10 kV áramköri kapcsolatok # 933; / # 8710; 11. Ebben az esetben, amikor a két-fázisú rövidzár a transzformátor a bekötési rajz # 933; / # 8710; -11 két fázisban tart fél zárlati áram, és csak egy - a teljes áram. Ha ebben a fázisban nem lenne áramváltó az áram a védelem kétszer kisebb, ami azt eredményezheti, amiatt, hogy a védelmet. A Fig.7.1 ábra egy olyan esetet, ahol egy két-fázisú hiba fázisok között az A és B oldalán a háromszög (# 8710;) a transzformátor áram fázisban az A és C az oldalán a csillag (# 933;) a hálózati transzformátor fele a zárlati áram. Az ellenkező huzal áramváltók folyik geometriai áramok összege a két fázis megegyezik a teljes áram háromfázisú hiba. Így azáltal TT három fázisban vagy két fázisban, és a nullavezető egyszerre nyújt védelmet az érzékenységet hiba transzformátor # 933; / # 8710;.

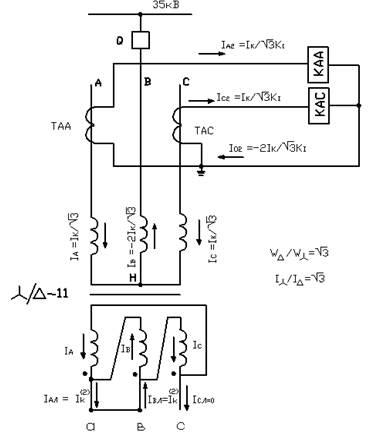

Ábra 7.1. A jelenlegi eloszlása ​​a biztonsági elemeket tartalmazza az áramkör része-Star rövid oldali # 8710; transzformátor

Protect, válaszoljon a nagysága az áram a székhelyét, a továbbiakban túláram.

Jelenlegi védelem két szervek:

-Kezdve szervei; amely a logika része.

kiindulási szerv funkciója végez túláramrelék, amelyek szerepelnek a mérése az áramkör. Ezek által kiváltott hibák és egyéb kóros körülmények között, és lép működését tartási idő szervek, közbenső és az index relé, azaz Minden logika része az áramkört.

Kevesebb kioldási áram ISZ észre minimális primer árama a védett objektum, ahol a védelem működik. Az áram ebben az esetben a relé tekercs, az úgynevezett jelenlegi ICP relé működését.

Attól függően, hogy a módszer szelektivitása jelenlegi védelmi oszlik:

-Túláram védelem (MTP);

-A jelenlegi cut-off (TO).

A működési elve túláram

Túláramvédelmi figyeli az áramot a védőelem, építi fel a terhelési áram és az aktuális alapjel túllépése esetén a késleltetett kioldás hat ez az elem. Jellemzően a Dole a fő, és néha az egyetlen védelem feszültség 6-35 kV-os vezetékek. MTZ - a védelem, hogy nem csak egy rövidzárlat kioldás a vonal, de ha ez lehetővé teszi az érzékenység, továbbá fenntartja a rövidzárlat leállás a szomszédos területen.

Kits CA1 védelmek, AK2, Ak3 (7.2 ábra) elején meghatározott minden sor. Mind a védelmi vonalak W1, W2 és W3 működik, hogy kioldja a megszakító a megfelelő sor kár esetén a felületükön vagy gumiabroncs szemközti (szomszédos) alállomás.

7.2 ábra - Tervezési rendszer alapjel aktuális védelem (a) és a szelektivitás térképet túláram határozott idő (b).

Normális hálózat működését, sem a védelem nem indul. Mert ez az utazás ISZ védelem jelenlegi értéke nagyobb, mint átfolyó áram a védett vonal maximális Inagr.maks módban.

Amikor a hiba lép fel K. pontjában hálózati részek közötti forráspont G és rövid rövidzárlati áram folyik. Ez az áram védelmében AK1, AK2, Ak3, amelyek hatályba lépnek. Ebben az esetben:

- kiváltott egy vagy több (attól függően, hogy milyen típusú hiba) áram az AC relé, a relé zárva tekercs áramköri idő CT;

- Relay CT idő túláram biztosítja a szelektív intézkedés.

Ahhoz azonban, hogy a helyzet a szelektivitás feltétele tiltani hiba védelem kell eljárnia CA1. Ezt úgy érjük el azt a tényt, hogy a védelem a CA1 a legkisebb késleltetés. Védelem AK2 egy késleltetés szintjén szelektivitás # 8710; t nagyobb, mint a védelem a CA1.

Ezért szelektivitás biztosított MTZ annak késleltetés. Idő késedelmek MTZ különböznek mennyiségű úgynevezett szelektivitás színpadon. lépésben a szelektivitás # 8710; t - ez a lehető legkisebb különbséget a válasz idővel kapcsolatos védelem, figyelembe véve a pontosságot a relét. A védelem alapján készült a szelektivitás az elektromechanikai szakasz # 8710; t jelentése 0,5-0,7. Mikroprocesszor védelem lehetővé teszi színpadi szelektivitás egyenlő 0,2-0,3.

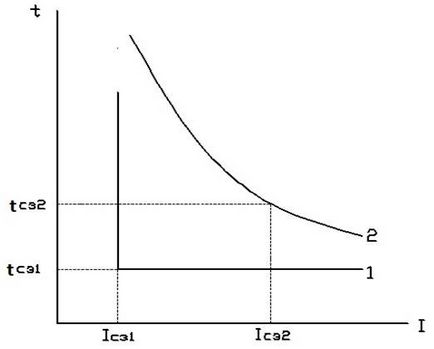

7.3 ábra. Független (1) és függő (2) Jellemzők Idő

MTZ hátránya, hogy ahogy közeledünk a védelem a telepítés helyén az áramellátás növeli a megvilágítási időt. Mivel ez megnöveli a mennyiséget és zárlati áram, a kár összegét növeli.

MTZ végezhetjük időkésleltetéssel független az aktuális a védett területen (Fig.7.3, 1. görbe). Ilyen védelmet sérült bármely pontján a védett szakasz állandó független az aktuális késleltetés. Ilyen túláram késleltetési idő által létrehozott időkapcsolóval és védelmet az úgynevezett túláram határozott idő jellemzőit.

MTZ végezhetjük időkésleltetéssel függően az aktuális, a védett területen (Fig.7.3, 2-es görbe). Ebben az esetben a válasz ideje MTZ nem állandó változások a jelenlegi. Mivel a jelenlegi időt túláram válasz csökken. Egy ilyen jellegű időre változások túláram indukciós áram relé, olvadóbiztosíték vagy digitális relék.

Egy gyors utazás hibákat, és csökkenti a kár összegét, túláramvédelem lépésenként: kivéve MTZ alkalmazott áram építménnyel.

Átviteli védelem 6-35 kV-os vezetékek végezzük lépésről-áram védelem. Az első szakasz - aktuális vágási nélkül késéssel, a második szakaszban - az aktuális vágási kis lassulás, a harmadik a legérzékenyebb szakaszában - a túláram védelem késleltetés. A rövid sorok, hogy végre háromlépcsős védelem gyakran nem lehetséges, azzal a feltétellel, elégtelen érzékenysége az első vagy a második szakaszban. Akkor kell alkalmazni kétlépcsős - egy cut-off haladéktalanul MTZ, vagy egy lépésben - csak MTZ. Így kötelező és túláram fővonalakon összes feszültség 35 kV.

MTZ feladat nem csak, hogy megvédje saját vonal, hanem, hogy a távoli biztonsági védelem esetén a hiba vagy sérülés a kapcsoló alsó (előző) vonalak.

MTZ jellemzi két paraméter:

-késleltetett válaszideje.
