5.4 ábra Kiegészítő

5.2 ábra típusok 5.3 ábra Native fajok

View - Képek az alany-kifejezések ortogonális vetülete. Alakokat kapjuk vetítésével téglatest alakú tárgy hat fő vetítési síkok: két elülső, két vízszintes és két profil (5.1 ábra.).

A fő nézet - elölnézet (elölnézet), hogy az, hogy a legteljesebb képet az alakja és mérete az ábrázolt objektumot.

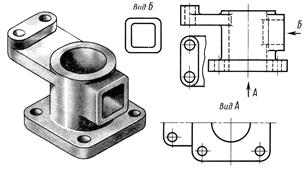

Mindenféle rajz kell lennie szórja a Laga a vetítés miatt, hanem azért, hogy ésszerűbb felhasználása a rajz területén GOST 2,305-68 lehetővé pozicionálótüskéknek típusok miatt, bármely helyen a rajzon. Ilyen esetekben, a nano-sitsya nyíl jelzi az irányt Tekintettel a tárgyra. Részletek kell címkézni „típusú” (ábra. 5.2). betűméret betűkkel nagyobbnak kell lennie, mint a számok a háromdimenziós számokat kétszer.

Helyi nézet - Ez a kép feszültségű korlátozott terméket tér, a forma, és milyen eszközt szeretne megtudni. A helyi nézet nem lehet korlátozni, vagy korlátozni betervezett törési vagy szimmetriatengelye (ábra. 5.3). Ha részleges kilátás nyílik a kiálló kapcsán elvégzett másik kép, a nyíl és a szavak a helyi nézet nem alkalmazzák. Ha egy képet egy szimmetriatengelye, akkor elismeri, bevallja, hogy mutassa meg a felét.

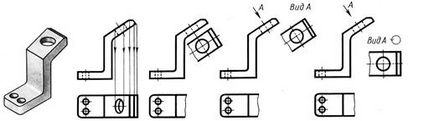

További nézet - annak érdekében, amelyet úgy kapunk, kiálló egy tárgy egy ferde síkon, ami lehetetlen mutatják a fő típusai a torzulások nélkül cisz-formában és méretben (6.4 ábra.).

Ha a további nyúlvány nézet kapcsán elvégzett a kép egyéb, a nyíl és a felirat a leányvállalata nem alkalmazzák (ábra. 5.4). Amennyiben további nézetek nem található a vetítési-transzlációs kapcsolásnak (offset), a tekintet irányát meg kell jelölni egy nyíl írni, és több mint-zheniem IMAGE kész felirat „A típusú” (ábra. 5,4 g). Komplement-nyos nézet foroghat. Ebben a SLU-tea a felirat a jobb oldalán a jel adunk (ábra. 5.4, d).

Cut - ez a tárgy képét, félig chennoe során mentális boncolása ez vagy nem-hány metsző síkok. Ebben a részben az objektum található, a megfigyelő és a vágási sík, mentálisan eltávolítjuk, és a gépen nyúlvány van ábrázolva, hogy kapunk vágási sík mögött. Háztartási áramköri vonalak láthatóvá válnak, és ábrázolja a szilárd-niyami hogy az alap.

Egyszerű darabok - ez darabok futnak egy vágási sík.

Kifinomult darabok - ez darabok futnak több egymást metsző síkok.

Ha a fém termék, a vonalkázott szakasz által a vékony vonalak a jobbra vagy balra lejtő szöge 45 ° (c). Minden eleme egy darabban kikelt ugyanabba az irányba.

Függőleges metszet - végezhető párhuzamos függőleges síkban az első vagy a profil vetítési síkban

Elülső rész - hajtjuk szekáns síkja párhuzamos a frontális síkban (5.5 ábra, a.). Rész részleteket előtt található a vágási sík, mentálisan eltávolítjuk, és a fennmaradó rész teljesen képviseli az oldalon a fő nézet. Minden kontúr-SRI-e található a vágási sík mögött a keresztmetszeti bizonyul mind a látható.

Profilszakasz - hajtjuk szekáns síkjával párhuzamos síkja vetülete a profil (5.5 ábra, b.). Található az oldalon a képernyő bal oldalán.

5.5 ábra Függőleges szakaszok - elöl (a) és a profil (B)

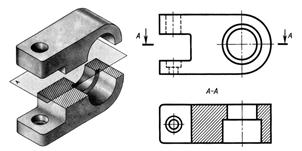

Horizontális szakasz - végzett metsző síkkal párhuzamos síkban vízszintes vetülete. A felső része a munkadarab mentálisan eltávolítjuk, és a visszamaradó alsó rész vetíti a Hori-tal projekciós síkon (ábra. 5.6).
