Tápegység bemutató
Jóváhagyta a szerkesztő bizottság az egyetem ETO 621.311.22 (07)
E.A.Blinov, C .I. Dzhanshiev, GZ Zajcev, S.V.Mozhaeva. Tápegység. Proc. posobie.- SPb. SZTU - 117.
Jegyzet megfelel az állami oktatás színvonalának a magasabb szintű szakmai oktatás területén a képzés végzős 650.900 - „Electric Power” (speciális 100400 - „Power”).
Írta: AP Belsky, Dr. Sc. Sciences, prof. Budapest State University of Technology; MI Bozhkov főigazgatója SPC APES, PhD. tehn. tudományok
Supply fogyasztók által minden erejét és energiáját üzemmódok energia komplex az ország.
Energia komplex (ábra. 1) az unió elágazó belső rendszereket és összeköttetéseket.
Az energiarendszer utal nyitott ember - gép rendszer előállítására, feldolgozására, továbbítására, tárolására és elosztására vonatkozó termékek és a kínálat a fogyasztási cikkek.

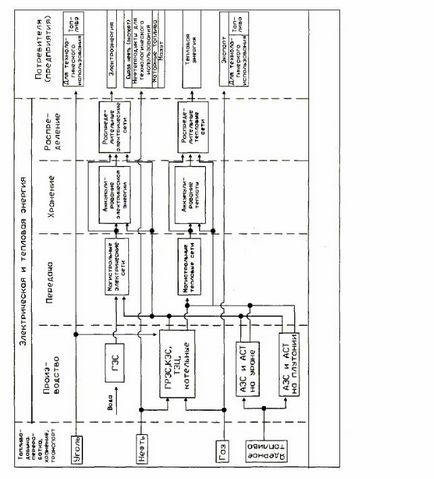

Ábra. A 2. ábrán a termék előállított áramlások az energia szektorban, ami azt mutatja, a fő szerkezeti kapcsolatok között a hálózati rendszerek. Az ábrán jól látható, valamint a meglévő is, és néhány ígéretes elemeket. Jelenleg tehát gyakorlatilag nincs lehetősége a hő felhalmozódása villamos energia; nem atomerőművek (atomerőművek) és atom hőerőművek (AST) plutónium; AST csak épül uránt.
Bányászott nyersanyagok (termékek), valamint az energia szállítása speciális vagy általános használatra közlekedés az feldolgozásra, a tárolás, vagy közvetlenül a fogyasztóknak (ábra. 2).
A fő fogyasztók energia és energiaforrások típusú vállalkozások, és nélkülözhetetlen része minden vállalkozás - az elektromos iparban. Ez egy sor generálására, átalakítására, továbbítására és a fogyasztó erőművek, amelynek segítségével a cég szállít minden fajta energia van szüksége, és annak használata a gyártási folyamat során. Ezen túlmenően, az elektromos ipar berendezéseket tartalmaz, és az automatikus vezérlés a tájékoztatás, nem energetikai létesítmények, épületek, építmények és a források, hogy megbízható és hatékony működésének energetikai vállalkozások, valamint
világítás, fűtés és üzemanyag-ellátás. Energia osztály a cég nem csak a segéd és szervizelése termelés, hanem az alapján, amelyek biztosítják a normális működését a vállalat.
Mint látható a fenti meghatározás az energia gazdaságok fontos része ez egy áramellátó rendszer, amelynek fő célja - a szállítási vállalkozás szüksége fajta energia és energiaforrások.
1. ÁLTALÁNOS INFORMÁCIÓK AZ energiaszolgáltatókban
Táp -, hogy a fogyasztók mindenféle energia és az energia szükséges a normális működéshez.
Energia, amelyek jelenleg használatban van, vagy hasznos lehet használni hosszú távon, az úgynevezett energia. Energiaforrások vannak osztva az alap vagy primer és szekunder (VER).
A fő energiaforrások közé tartozik: a) szilárd tüzelőanyag (szén, pala, tőzeg);
b) folyékony tüzelőanyag (olaj és származékai - stabilizált nyersolaj, fűtőolaj, gázolaj, külön üzemanyag, kerozin, stb). c) a gáznemű tüzelőanyag (földgáz, a kapcsolódó gáz, földgáz kondenzátum betétek, mesterséges éghető gázok); g) a gőz különböző paraméterek; d) a forró víz; e) hideg víz; f) a levegő;
h) levegő szétválasztó termékek (nitrogén, oxigén); u) hűtőfolyadék; k) hidrogénatom.
A másodlagos energia-tudatos energiaforrások előállított melléktermékek az elsődleges termelés.
VER osztva éghető és nem éghető. Éghető RES közé nagyolvasztó és koksz gázok, biogáz stb gyúlékony RES osztva termikus és nyomási energia szórás. Termikus RES közé érzékelhető hője kohó és kokszolókemence gázok, hő az éghető salak és koksz a kokszoló, füstgáz hőjét füstgáz kazántelepeken és ipari kemencék, stb egy nyomásálló RES -. Nyomás elhagyó gáz a gázturbina.
A legtöbb vállalkozás, a főbb energia villamos energia, hő és víz. Nagyvállalatok számára saját kazán vagy erőmű, szintén alapvető fontosságú tüzelőanyag. Attól függően, hogy az alkalmazott technológia vállalkozás is szükség lehet levegőellátás, és a hideg levegő szétválasztása termékeket.
Eszközök és berendezések beszerzésére irányuló vállalkozás
minden szükséges fajta energia és az energia képezik a vállalati hálózatról.
Tápegység oszlik külső és belső. A külső tápegységnek kellékek érteni fogyasztó külső forrásból származó alatt belső - a belső munkálatok vegyeskereskedés vagy energiaforrások. Külső tápegység általában magában foglalja a villamos energia, víz és üzemanyag-ellátás, valamint a kis- és mikrovállalkozások és fűtés. A belső tápegység tartalmazhat egy levegő, oxigén-és azotosnabzhenie, hűtés, valamint a nagy és közepes méretű vállalkozások is villamos energia, hő és víz.
Attól függően, hogy a villamos energia és a hőszolgáltató, tápegység lehet osztani a központi, a helyi (stand-alone), vegyes, kombinált, külön.
Ha a kínálat a villamos és hőenergia végzik csak külső forrásból származó energia az úgynevezett központosított. Általános szabály, hogy a központosított tápegység jellemző közepes, kis- és mikrovállalkozások. Ilyen vállalkozások üzemanyag-ellátás is hiányzik, de ha ez megtörténik, végezzük a gázellátás háztartási igényeket. Ha bekapcsoláskor a helyi forrásokból villamos és hőenergia beszélni a helyi (offline) tápegység. Ez a meghatározás kissé önkényes, mivel az üzemanyag-ellátás, így végezzük el a külső forrásokból. Független tápegység olyan esetekben használjuk, amikor a gazdálkodó épül távol a helyeken, amelyeket az említett termikus és elektromos hálózatok.
Abban az esetben, ha a gazdálkodó egység egyetlen külső forrás többféle energia, kerület energiát hívják össze.
Ha a villamos és hőenergia, a cég kap a különböző külső forrásokból (villamos az elektromos hálózatra hálózatok, valamint a hő - a kerületi kazán), egy tápegységet nevezzük osztott.
Ha egy külső erő központosított vállalati kapja csak az egyik formája az energia (pl, villany), és a másik típus (pl hő) gyárt magának, jelezze a vegyes energiaellátást. Vegyes tápegység általában jellemző az átlagos teljesítmény vállalkozások.
Példakénti struktúráját a tápegység egy nagy, modern ipari vállalkozás van a 3. ábrán látható. Ezen az ábrán folytonos vonallal mutatják áramlások, az energiaforrások és elosztó központok az ügyfelek, és a szaggatott - energia áramlik a források és elosztó egységek oldalakat más energiatermelő.
A fő beszerzési forrásai a regionális villamosenergia-hálózat, a távvezetékek és alállomások, amelyek kapcsolódnak alállomás fogyasztókat. Ráadásul egyes növények áramfogyasztókat emellett létrehozott saját elektromos áram - gyári kapcsolt hő- és villamosenergia-termelés (CHP), illetve a növények más fajok, beleértve a különböző hasznosító erőművek, ahol energiaforrások VER - első meleg füstgázok ipari kemencék, hulladék üzemanyaggázok technológiai folyamatok és így tovább.
A vízforrások nagyvállalat külső vízkivételi struktúrákat, beleértve a szárazföldi, illetve artézi szivattyútelep, átemelők az első lift. A fogyasztóknak olyan vizet juttatunk keresztül átemelő a második és a harmadik boom. A kisvállalkozások, a vízforrás város víz.
Hőfogyasztók (melegvíz, gőz) állíthatók elő CHP - helyi vagy adagolhatjuk a kerület
villamosenergia-rendszer, a helyi és a távfűtő művek. Amikor hőszolgáltatás saját CHP és a kazán hőteljesítménye keletkezik, általában a RES.
Üzemanyag szállított a cég, lehet szilárd, folyékony vagy gáz halmazállapotú.
Szilárd tüzelőanyag (szén), a vállalati szállítják elsősorban vasúti. Betöltött gondola vonat súlyokat lemérjük és behelyezzük a fogadó-kisütés eszköz. A téli időben, ezek előre leolvasztás. Kirakása után a szén belép a szívó egység, ahol a közlekedés alkalmazott mechanizmus a raktárban.
A folyékony üzemanyag a vállalkozások általában használni fűtőolaj, ami rendszerint szállítási vasúti tartályokban. A forró olajat leszívatjuk a tartályból, és szűrés után és a kiegészítő fűtés hiányzik az elsődleges tartályok legfeljebb 50000 m 3.
A fő típusú üzemanyagot használt gáz vállalkozások természetes, jön a vállalati csővezetéken keresztül a legkülönbözőbb területeken. Ahhoz, hogy egy külön egység és üzlet földgáz keresztül táplálják gáz ellenőrzési pontok (GCP) vagy szabályozó egység (GRU). Egyes növények, mint például az acél, valamint a földgáz általánosan használt kohó és kokszolókemence gázok, amelyek termékei (hulladék) domént és koksz termelés. Annak érdekében, hogy mentse földgázfogyasztás és növelje a fűtőértékű gázokat, amelyek a termékeket a gyártási, a gáz keverési állomásokból (GSS) különböző tulajdonságú gázokat összekeverjük, majd az így kapott keveréket használják égéshez.
Sűrítettlevegő-forráshoz az ipari növények különböző kompresszorok, fúvók, és a szurkolók. Ezek a mechanizmusok lehet telepíteni közvetlenül az eljárás, vagy a különleges workshop kompresszor állomások.
Mivel a hideg használt fényforrás vállalkozások parokompressornye hűtőgépek centrifugális és csavar kompresszorok, valamint abszorpciós hűtőgépek, amelyeket forrásként használt hőenergia folyamatok VER vagy visszatérő víz CHP. Gyártása hűtés is centralizált és decentralizált. Központi módszer használjuk magas terhelések koncentrálódik egy viszonylag kis területen. Alacsony terhelés a diszperziós és hűtés létesítmények, valamint a közvetlen bevonása elemek a hűtő körfolyamat főáramkör gyártási célszerű használni decentralizált módon. A fő fogyasztók mesterséges hideg az olaj, a gáz, a vegyipar, a gépipar és a kohászat, valamint az élelmiszeripar, a mezőgazdaság, a kereskedelem és közétkeztetés.
Forrásai nitrogént és oxigént nagy ipari növények oxigén állomások levegővel elválasztó egységek, kompresszorok és hűtőgépek. Ezeken az állomásokon, ha szükséges, úgy állíthatjuk elő, és más a levegő szétválasztása termékek - inert gázok, argon, neon, kripton, xenon és a hélium.
A fő követelmény minden energiaellátó rendszerek a következők:
1. A szükséges energiaellátás biztonságának. Megbízhatósági követelmények által meghatározott következményei áramkimaradás. Egyes esetekben ezeket a készítményeket a jelenlegi szabályok készülékek, építési szabványok, útmutatók (RD), stb Például, a megbízható áramellátás rendszerek követelmények vannak megfogalmazva rendelet elektromos készülékek (PUE) [1].
2. a szükséges energia minőségét, üzemanyag, sem üzemanyagot használni. Ez a követelmény határozza meg a befolyás a teljesítmény minősége, az üzemanyag vagy energia dolgozni az ügyfelek és maguk nyújtják rendszereket. Bizonyos típusú energiával állami szabványok szabályozzák megengedhető minőségét. Például, GOST 13109-97 normalizálja a hálózati minőség általános célú energiaellátó rendszerek [2].
3. Az egyszerűség, a kényelem és a biztonságos telepítése és üzemeltetése. Megfelel ennek a követelménynek, amelyet a széleskörű bevezetése a teljes növény és előregyártott elemek. A áramellátó rendszer, például, ilyen létesítmények teljes fényképezőgép-eszközök 6-10 kV (KRU), transzformátor alállomások (KTP), komplett kondenzátor egység (MCC), a tipikus elemek vezetékek ig terjedő feszültség és 1000 V feletti, stb
4. Az a képesség, hogy a nagyobb teljesítmény és terhelés energiafogyasztása több (7-10) év nagyobb átalakítás nélkül az energiaellátó rendszerek. Ennek a követelménynek a határozza meg meghatározásának pontossága a tervezési terhelésnek megfelelő rendszerek áramellátás, említett a az időszak végén, és a kiválasztása a megfelelő tervezési megoldások. Például, a használata a fő- és elosztó sínek műhelyeiben ipari vállalkozások nem engedi rekonstrukciója áruház villamos hálózatok 380/220 V energiafogyasztó berendezések mozgatni területén a növény, és helyettük erősebb.
5. hatékonyságát biztosító energiaellátás. Ez a követelmény azt jelenti elfogadása technikai és szervezési megoldásokat, amelyek biztosítják a lehető legalacsonyabb energia költségek kötelező végrehajtása során a korábbi követelmények.
Amikor külső tápegység közötti kapcsolat fogyasztók és a szolgáltatók villamos energia és hő alapján cikke rendelkezéseinek 539-548 a Ptk. A kapcsolatok az ellátással kapcsolatos csatlakozik a hálózaton keresztül a gáz, olaj, és
olaj, víz és egyéb áruk, annak 539-547 alkalmazni, kivéve, ha törvény másként nem rendelkezik, más jogi aktusok vagy nem következik a kötelezettséget.
Amellett, hogy az energiaellátást a fenti jogszabály és más jogszabályok (törvények, szabályok, rendeletek), amelyek közül néhány szerepel a vonatkozó fejezeteket.
2.1. Alapvető fogalmak meghatározását
Ez az úgynevezett villamosenergia-ellátás a fogyasztók villamos energia.
Egy villamos energia fogyasztói csoport vagy energiafogyasztóhoz nevű electroreceivers egyesült egy közös folyamat, és elhelyezett egy bizonyos területen.
Under vevő villamos energia (elektromos vevőkészülékek - EPO) egységre utal, az egység, a mechanizmus átalakítására az elektromos energiát egy másik energia formájában.
Egy sor elektromos, amelynek célja, hogy a fogyasztók villamos energia nevezik villamosenergia-ellátó rendszer. Ebben az esetben egy sor elektromos berendezések megérteni gépek, berendezések, vonalak és segédberendezések (beleértve az épületeket, és a helyiség, ahol a székhelyük van), gyártására szánt, átalakítás, transzformáció, átvitel, elosztás a villamos energia és átalakítása más energiaforrások.
Elektromosság lehet központosítani, autonóm és összekeverjük.
A központosított hatalom értjük tápegység a fogyasztók a hálózatról. Amennyiben az autonóm hatalom fogyasztó megkapja a villamos energia kizárólag saját erejéből (vagy néhány saját erőművek) és vegyes - részben a rács, és részben - a saját
