Szétszerelése gun TOZ-34, TOZ-34e, összeszerelés

1. ábra reakcióvázlat TOZ-34E gun mechanizmusok (fatörzsek láthatók):

FIGYELEM!
Elemezve a fegyvercső szétválasztás előtt, zárókart kell mentén a fegyvert tengelye, és a négyzetet kapcsolva egészen a horony fala a doboz.
Abban az esetben, nedovklyucheniya flag ütközésig a dobozban falon a felhúzó kar horony deformáció előfordulhat elválasztása során fatörzsek, majd külön fatörzsek a dobozból lehetetlen lesz.

2. ábra álláspontja zászló

Szétszerelése gun TOZ-34.

Figyelem: amikor a szétszerelése, mindig győződjön meg arról, hogy a fegyver a memóriából, és a kamrában nincs patron.

1. kapcsolja biztosíték az előretolt helyzetben;
2. Később a két ravaszt. Egy sima származású kalapácsok - nyomjuk meg egyszerre mind a ravaszt nyitott fatörzsek, fatörzsek és lassan zárja le a reteszelő kart, hogy a tengelyirányú helyzetben;
3. switch box egészen nyomja a reteszelő kart jobbra, és a rotációs mozgás külön fatörzsek a dobozból.

Visszatérés a reteszelő kart az eredeti helyzetébe megnyomásával elülső végén egy kart felhúzást.

Ha szükséges, szétszerelését shotgun, a következőképpen kell eljárni:

1. végre a fent leírt szétszerelése;
2. csavarja ki a csavarokat 55 és 75, elválasztásához az arcon 53 és az alkar 56 a hordó;
3. csavarja ki a csavart 37;
4. kapcsolja sátorvason 38 által körülbelül 90 °, és csavarja ki a 40 csavarok és a 50.
5. megérinti az alsó síkja a doboz elülső kimeneti végén a bázis 49 horony a doboz
6. fény megérinti külön kioldó mechanizmus és a dobozt a páholy.

pisztoly szerelvény.

hogy pisztoly összeszerelés fordított posledovavatelnosti:

a) nyomja a kidobó, és a puska TOZ-34E ejektorok, amennyire csak lehetséges;

b) egyesítik a gyűrű alakú útmutató fatörzsek és dobozok;

c) visszavonja a reteszelő kart jobbra, és csatlakoztassa a forgómozgást a doboz a csomagtartóba.

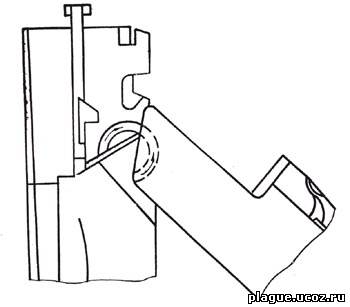

Ábra. 3. Az áramkör szerelése fatörzsek doboz

Csatlakoztatása után törzseket doboz automatikusan visszaáll a kiindulási helyzetbe, amikor a puska van nyitva;

g) ha a reteszelő kar még nem érte el az axiális helyzetben, hogy a kezét.

Szétszedése és összeszerelése a fennmaradó komponensekkel, hogy egy pisztolyt szükség esetén csak gunsmith.
