Szerelése, javítása háztartási szárító

(23 látogató (-ley) szavazott)

Oldal: 1 2

A készülék - hajszárító - nagyon népszerű és gyakran nélkülözhetetlen a mindennapi életben. A magas fogyasztói kereslet, az építőiparban a legtöbb hajszárítók lett nagyon hasonló, de a kivitelezés és az ár esett. A mai napig, vesz egy igazán tartós haj nagyon nehéz. javítása a különböző márkák a hajszárítók gyakorlat azt mondja, hogy a törés esetén az azonos típusú és, mint általában, nem végzetes, de könnyen eltávolítható anélkül, hogy komoly pénzt kiadások.

Bármilyen elektromos ventilátor az építés során két fő, fő elemei: egy ventilátor és egy fűtő. A ventillátor levegőt fúj át a fűtő (fűtőelem), szopás mögött szárító és kiveszi a fűtött első.

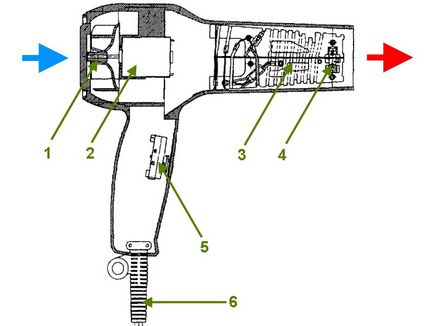

szárító berendezés szárítási haj.
1 - propeller; 2 - a motor; 3 - melegítő; 4 - termikus védelem; 5 - switch mód; 6 - a tápkábelt.

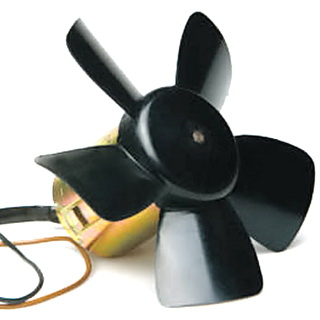

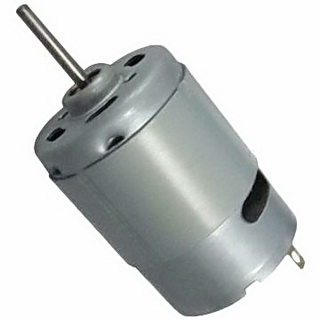

A háztartási szárító ventilátor alapja az alacsony feszültségű (12-18 V) egyenáramú kommutátoros motorok. Egy ilyen motort nem lehet közvetlen a 220 VAC. Ahhoz, hogy a szükséges feszültségesést alkalmazunk egy külön eszköz (nevezzük lelépés) a fűtőelem. Kiigazítására, amely feszültséget teljes hullámú egyenirányító (dióda híd) szerelt felületre szerelhető kapcsolatok a motor. A fém motortengely ültetett műanyag propeller, amely három vagy több penge.

A fűtőszál egy szárító keretet tűzálló anyagból több tekercsei Nikrómhuzal (hélix). Attól függően, hogy a számos üzemmódja a hajszárító, a tekercsek akár két vagy három, melyek közül az egyik le van engedve.

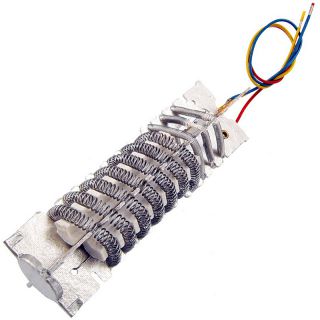

A fűtőelem két tekercseléssel.

Hot spirál fűtőelem folyamatosan meg kell szellőztetni, hideg levegő, különösen akkor, ha teljes kapacitással üzemel. Ha bármilyen okból a levegőáramlás nem volt elegendő, vagy teljesen leállt (például hibás motor), majd, a tűz biztonsági okokból, és hogy elkerüljék a kiégés a fűtőelem, haj kell automatikusan kikapcsol. Az ilyen kimaradást jelenléte miatt a szárítóban egység két hőérzékeny elem - két „védelmi vonalat” a fűtőelem.

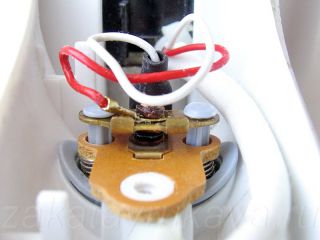

Az első „külföldi” - a termosztátot. Ez egy pár zárt érintkezők, fix bimetál lemez. Mivel közel a kilépés a felmelegített levegő, az intenzitás kapcsolatok vannak fújva. Amikor elérte a kritikus hőmérséklet kimenő levegő, az érintkezők távolodnak egymástól, a szárító ellátási áramkör nyitott. Néhány perccel később, amikor a bimetál szalag lehűl, kapcsolatok és összekapcsolása újra hajszárítóval körben.

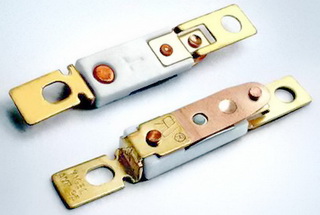

Termosztátok alapú kétfémes lemezeken.

Ha a fenti védelem bármilyen okból a megfelelő időben nem működött, majd néhány másodperc múlva aktiválódik a „második vonal” a védelem - termikus biztosíték. Ez a biztosíték egy egyszeri, és a műtét után, ki kell cserélni.

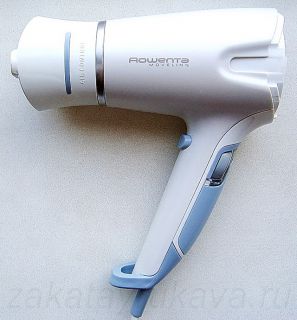

A készülék egy hajszárító Rowenta CV 4030.

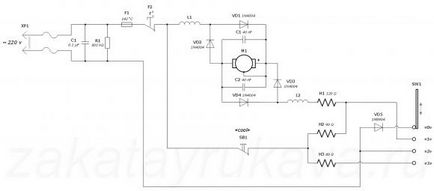

Látni, hogy a belső hazai szárító berendezés, elemzi annak jellegzetes képviselője - Rowenta CV 4030 Ez a modell fel van szerelve egy ventilátor alapján az alacsony feszültségű motor, a fűtőelem áll egy spirál és két hajtás fűtés. Szárító három működési módja van, az első üzemmódban a ventilátor sebessége kisebb, mint a másik kettő. Sematikus ábrája a szárítóra az alábbiakban mutatjuk be.

Az első helyzetben az SW1 hálózatról, átszűrjük XP1. C1R1 szűrőt. védőelemek F1. F2. VD5 dióda (szükséges nyírás egy fél hulláma az AC feszültség) szállított a lefelé spirál H1. ez hajtja a motor M1. Diódák VD1-VD4 szükséges helyesbítését csökkentette a H1 hélix váltakozó feszültség. L1 tekercs. L2 és C2. C3 szolgál, hogy csökkentse a zajt működéséből adódó, a kefe motor. Keresztül dióda VD5 mellékelt hálózati is a fűtőtekercs H2.

Amikor fordította SW2 állítsa „2», VD5 dióda rövidre zárjuk és a »megy ki«. Jól olvasható a motor maximális sebességgel, H2 spirál több hőt. A harmadik helyzetében az SW2 kapcsoló megfelel a maximális motorteljesítmény bemeneti, amikor a párhuzamosan kapcsolt tekerccsel hélix H2, H3. Ebben a helyzetben, a kilépő levegő hőmérséklete a legmagasabb. «Cool» gomb benne van a különbség a két fűtőszálak lenyomása közben továbbra is csak az elektromos motor segítségével a H1 spirál. H2 és H3 feszültségmentes.

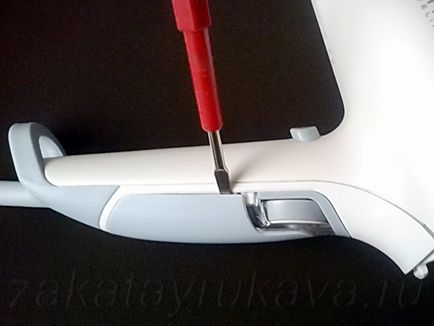

A folyamat megnyitása hajszárító Rowenta cv4030.

Hajszárító a polurazobrannom formában.

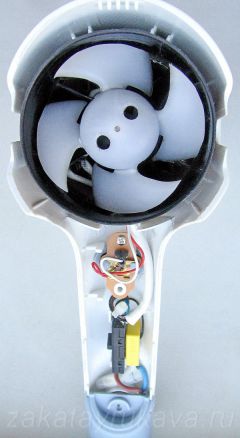

Szárító ház nélkül.

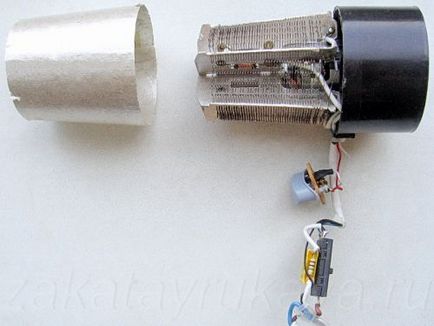

Alulról felfelé: SW1 kapcsolót. C1 kondenzátor forrasztott hozzá R1 ellenállás. SB1 gombra. egy fűtőelem, a motor a propeller (fekete burkolat).
