Rézkarc PCB (olcsón)

Ebben a cikkben fogunk beszélni, hogyan kell etch egy áramkör az otthoni segítségével a hidrogén-peroxid. Ez nagyon egyszerű, és nem igényel nagy erőfeszítést.

Mert a munka, szükségünk van a következő eszközök listáját:
- A program elrendezése 6.0.exe (és az esetleges egyéb módosítás)
- Negatív fotoreziszt (egy különleges film)
- lézernyomtató
- A fóliák nyomtatáshoz
- Jelölő nyomtatott áramköri lapok (ha nem, akkor a nitrocellulóz lakkozás vagy körömlakk)
- fóliázás PCB
- UV lámpa (ha nincs lámpa, várva napsütés, és használjuk a napsugarakat, így sokszor én minden kiderül)
- Két darab plexi (és el lehet képzelni, de sikerült két), így használhatja a dobozt a CD-ROM-meghajtó
- papíráruk kés
- Hidrogén-peroxid 100 ml
- citromsav
- szóda
- só
- Egyenes kar (ez szükséges)

A program elrendezése tenni az elrendezés,

Gondosan ellenőrizze, hogy nem keverjük össze semmit, és feltett a nyomtatási

Feltétlenül ki az összes opciót a mint a fotón. A képen látható, hogy a figura van egy negatív kép a fényérzékeny negatív, azokon a területeken, amelyek nem tartoznak az UV sugárzás és nyilvántartja, a többit elmosta, de erről bővebben később.

Ezután fogja meg az átlátszó fólia Lézernyomtatáshoz (elérhető a nyílt piacon) az egyik oldalán egy kicsit unalmas, a másik pedig sima, így itt van egy film meg, hogy a kép volt a matt oldalon.

Vegye ki a PCB, és vágjuk a méret az előírt díjat

Vágás a méret a fényérzékeny (dolgozó réteggel, kerülje a közvetlen napfényt, mivel rontja a fényérzékeny)

Mi tiszta a PCB radír és törölje nem lenne a szemetet hagyott

Ezt követően a védő réteggel megszakította fóliákat

És gondosan ragasszuk a PCB, fontos, hogy nem voltak buborékok. Nos vasalt minden jól megragadt

Következő, meg kell két darab plexi és két csapok, akkor a dobozt a CD-ROM-meghajtó

A testület tegye meg nyomott mintával, mindenképpen tegyen egy nyomtatott minta az oldalán a PCB és beszorul a két fele plexi, hogy minden szorosan illeszkednek

Miután szükségünk van egy UV-lámpa (vagy csak a nap egy napsütéses napon)

Csavarozó izzó lámpa, és állítsa valamelyik fórumon magasságban, ahol a 10-20 cm-t. És magában, a megvilágítás során egy lámpa a képen egy 15 cm magasságú I 2.5 perc. Minél tovább nem javaslom, tudja elrontani a fényvédő

2 perc elteltével kapcsolja ki a lámpát, és nézd mi történt. A pályák jól láthatónak kell lennie

Ha minden jól nyilvánvaló, folytassa a következő lépéssel.

Vegye ki a felsorolt ​​összetevők
- peroxid
- citromsav
- só
- szóda

Most arra van szükség, hogy távolítsa el a fórumon nem gyullad Sérült réteggel, akkor el kell távolítani a megoldás szóda. Ha nem, akkor meg kell csinálni. Forraljuk a víz egy üstben, és öntsük konténerek

Önteni egy egyszerű szóda. Sokan nem kell 100-200 ml 1-2 evőkanál szódabikarbónát és jól keverjük össze, mivel a reakció beindítása

Adj egy oldatot lehűlni 20-35 fok (közvetlenül a forró oldathoz üzembe tábla nem húzza az egész fényálló)

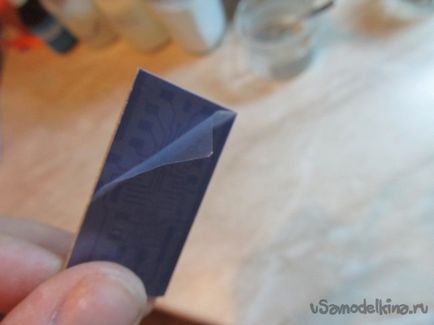

Vesszük fedélzeten, és távolítsa el a második védőréteget KÖTELEZŐ

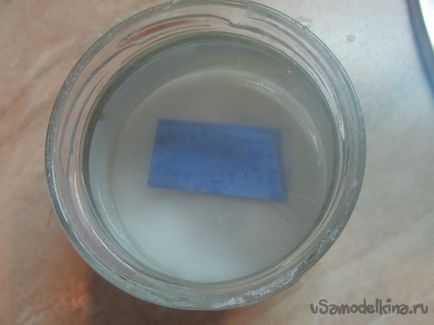

És pótágy díja lehűtjük oldat 1-1,5 perc

Rendszeresen húzza ki a fedélzeten, és mossuk le folyó víz alatt fogmosás finoman ujjával vagy egy puha konyhai szivacs. Amikor az összes felesleges mosás le kell itt maradni ilyen díj

A képen látható, hogy a mosott le egy kicsit több, mint amennyire szüksége van, valószínűleg túlexponált az oldatban (ami nem ajánlott)

De ez rendben van. egyszerűen csak egy marker nyomtatott áramköri lapok, vagy körömlakk és fényes rajta minden gaffes

Ezután öntsük egy másik tartályba peroxid 100 ml, 3-4 kanál citromsavat és 2 evőkanál só.

Az oldatot kell melegíteni, hogy egy tálba, öntsük a meleg vizet a tartályba, és tegye egy tálba

Tedd be a kártyát a megoldás, és várom, hogy

Ha a tábla vésett, meg kell öblíteni vízzel.

Hogy eltávolítsuk a megmaradt fotoreziszt ismét forraljuk vízben, és hígítsuk szódával, szóda lehet több. És a forró oldatot tenni a díj 10-15 percig.

És a tábla teljesen kész

Szárítás után és forrasztás tábla nagyon jól néz ki
