Napkollektor saját kezűleg az otthoni fűtés

Különböző napkollektorok jelent meg a piacon hosszú ideje. Ez a készülék a napenergia melegvíz háztartási célokra. De ahhoz, hogy szert népszerűségre a felhasználók körében megakadályozza, hogy a magas költségek, ez egy baj az összes alternatív energiaforrások. Például a teljes bekerülési költségének és a telepítés, amely biztosítani fogja az átlagos család igényeinek, lesz 5000 $. De van megoldás: lehet, hogy a napkollektor a saját kezét a legolcsóbb anyagokból. Melyek a módját, hogy végre, ez lesz szó ebben az anyagban.

Hogyan működik a napkollektor?

A működési elve a kollektor alapuló abszorpciós (abszorbancia) napenergia speciális vevőt, és halad a vesztesége minimális hűtőfolyadék. Mivel a vevő réz vagy üvegcső, feketére festett.

Köztudott, hogy a legjobb módja annak, hogy hőt tárgyakat, amelyek sötét vagy fekete. Hűtőfolyadék gyakran szolgál a víz, néha - a levegő. A design, a napkollektorok a hő az otthoni és a meleg víz olyan típusok:

• a levegő;
• sima víz;
• vizet vákuum.

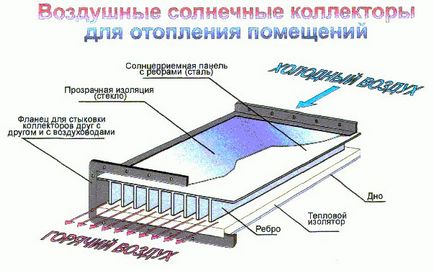

Többek között a légi napkollektor különbözik egyszerű design, és ennek megfelelően a legalacsonyabb áron. Ez a panel - vevő napsugárzás fémből lezárt házban. Az acéllemez jobb hőátadás biztosított a hátsó oldalsó és fektetve az alján a hőszigetelés. Megállapítja átlátszó üveg elülső és az oldalán a test nyílások karimákkal kapcsolódni légcsatorna vagy más paneleket, ahogy az ábrán látható:

Belépő levegő nyíláson keresztül egyrészt kiterjeszti az acél bordákkal, és a fogadó őket a hő megy a másik.

Azt kell mondanom, hogy a nap-, a levegő fűtési megvannak a maga sajátosságai. Miatt alacsony hatékonyság fűtésre kell alkalmazni több ilyen paneleket építeni az akkumulátort. Is, biztos, hogy szükség van egy ventilátor, mert a meleg levegő a gyűjtők, a háztetőn nem megy le egyedül. Sematikus ábrája a levegő rendszer látható az alábbi ábra:

Egy egyszerű eszköz működési elve és gyártását teszik lehetővé a levegő típusú kollektorok saját kezűleg. De lesz egy csomó anyagot számos gyűjtők és vízmelegítésre velük még nem fog működni. Ezen okok miatt a hazai iparosok inkább vízmelegítők.

Építőipari síkkollektor

A self-gyártás a legnagyobb érdeklődés lapos napkollektorok szánt fűtővíz. Abban az esetben, fém vagy alumínium ötvözet, négyszögletes elhelyezve hőtároló egység - egy tányér egy belenyomódik tekercs réz cső. A vevő alumíniumból vagy rézből, borított abszorpciós réteg fekete színű. Ahogy az előző kiviteli alaknál, a fenéklap elválasztjuk az alsó réteg a hőszigetelő anyagból és szerepét játssza egy fedőlemezzel, vagy tartós polikarbonát. Az alábbi ábra a napkollektor eszköz:

Plate fekete elnyeli a hőt, és továbbítja azt a hőhordozó, mozgó a csövek (víz vagy fagyálló). Üveg szolgál 2 funkciók: ugrás a hőcserélő napsugárzás és szolgál védelmet az eső és a szél, csökkentve a fűtési teljesítményt. Minden csatlakozás zárt a belső nincs kitéve a por és az üveg nem veszít az átláthatóságot. Ismét hőt a napfény nem erodálja a külső levegőt a rés, ez függ a hatékony működését a napkollektor.

Ez a nézet - a legnépszerűbb körében vásárlók miatt az optimális arány az ár - minőség, és többek között a hazai mesterek - köszönhetően a viszonylag egyszerű design. De ahhoz, hogy alkalmazni egy ilyen kollektor fűtésre lehet csak a déli régiókban csökkenő külső levegő hőmérséklete a teljesítmény jelentősen csökken, mivel a magas hő veszteséget a házon keresztül.

Készülék vákuum manifold

• hőszigetelés a vákuum;
• Energia párolgási és kondenzációs forráspontú anyagok alacsony hőmérsékleten.

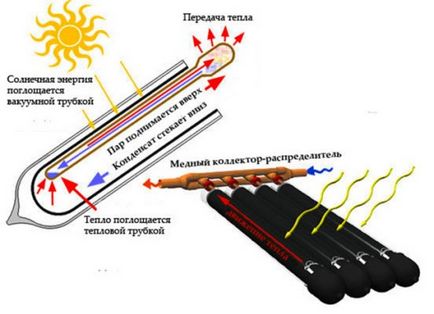

Az ideális lehetőséget, hogy megvédjük az abszorber kollektor hőveszteség - az, hogy akkor helyezze azt vákuum. A réz cső, megtöltve a hűtőközeg és fedett abszorbens réteg belsejében egy üveggömböt egy tartós, levegőt a tér van légtelenítjük. A végén a réz cső tartalmaz egy cső, amelyen keresztül a hűtőközeg áramlik. Mi történik: a hűtőközeg alatt napfény forrni kezd, és gőzzé válik, hogy emelkedik a cső mentén, és távol érintkezik a hűtőközeg a vékony fal ismét folyékonnyá válik. Alább látható egy működő diagram a kollektor:

A trükk az, hogy a konverziós gőzzé anyag elnyeli sokkal több hőt, mint a hagyományos fűtés. Fajlagos hő párologtatás bármely folyadék magasabb, mint a fajlagos hőkapacitása, és ezért vákuum napkollektorok nagyon hatékonyak. Kondenzációs a csövet folyó hűtőfolyadék a hűtőfolyadék átadja neki a meleg, és ő fut le egy új része a Nap energiáját.

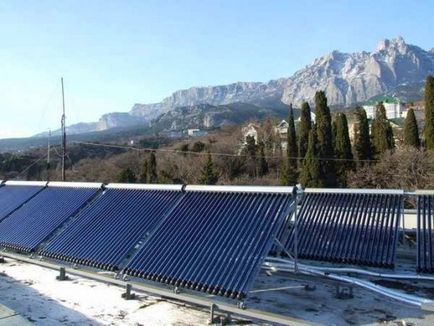

Köszönhetően a porszívót fűtőberendezések nem félnek az alacsony hőmérséklet, és továbbra is működőképes, még a hideg, ezért lehet alkalmazni az északi régiókban. Az intenzitás a fűtővíz ebben az esetben alacsonyabb, mint a nyáron, hiszen a talaj télen kevesebbet kap, a nap melegét, gyakran megelőzi felhős. Magától értetődik, hogy az, hogy egy pohár lombikba evakuált otthon egyszerűen irreális.

Megjegyzés. Ott vákuumcsöves kollektor, tele hűtőközeg közvetlenül. Ezek hiányában - a soros kapcsolat, meghibásodás esetén az egyik izzó kell változtatni az egész vízmelegítő.

Hogyan készítsünk egy napkollektor?

Meg kell határoznia a méretei a jövőben víz-fűtőberendezés mielőtt a munkát. Pontosan kiszámítani a hőátadó felületet nem könnyű, nagyon sok függ a napsugárzás intenzitása a területen, helyét a házban, a fűtési kör anyagi és így tovább. Helyes azt mondani, hogy minél több hő gyűjtő, annál jobb. Azonban a mérete természetesen korlátozódik arra a helyre, ahol azt tervezi, hogy telepíteni. Tehát meg kell eljárni a terület ezen a helyen.

Legegyszerűbb ház fából, megnyitva az alsó réteget hab vagy ásványgyapot. Erre a célra is célszerű használni a levél régi fa ablakok, amelyek túlélték legalább egy üveg. Kiválasztása az anyagot a hőtároló egység váratlanul széles, amelyek nem csak mesterek gyűjteni kollektor. Itt van egy lista a népszerű lehetőségek közül:

• Vékony falú rézcső;
• különböző polimer csövek vékony falakkal, előnyösen fekete. Jól alkalmazható PEX műanyag cső a vízellátás;
• öreg hűtőszekrény kültéri hőcserélő;
• cső az alumínium. Ahhoz azonban, hogy csatlakoztassa őket nehezebb, mint a réz;
• acél lapradiátorok;
• fekete kerti tömlő.

Megjegyzés. Ezeken, sok egzotikus változatban. Például, egy levegő napkollektor sörösdobozok vagy műanyag palackok. Ezeket a prototípusokat jellemzi az eredetiség, de igényel jelentős befektetést munkaerő megkérdőjelezhető visszatér.

Az összeszerelt ház vagy régi, fából készült szárny rögzített alsó és lefektette a szigetelést kell elhelyezni a fémlemez, amely az egész területet a jövő fűtés. Nos, ha van egy alumínium-, de az illeszkedés és a vékony acél. Meg kell festett fekete színt, majd tegye a cső formájában egy tekercset.

Kétségtelen, a fűtővíz tartály legjobb nyert réz csövek kiváló hőátadás és tart sok gody.Zmeevik szorosan csatlakozik a fém képernyőn, klipek vagy bármilyen más módon, hogy a külső szerelvény 2 terminál ellátására vizet.

Mivel ez egy sík, nem pedig egy vákuum manifold, a hűtőborda szükséges, hogy lezárja a tetején áttetsző struktúrák - üvegből vagy polikarbonát. Utolsó könnyebben kezelhető és megbízható működés, nem törik a vízlépcső ütéseket.

Az összeszerelés után, a napkollektor kell állítani a helyén, és csatlakoztatva van egy tároló tartály a víz. Ha a telepítési körülmények lehetővé teszik, akkor lehet szervezni egy természetes áramlását víz között, a kád és a fűtés, különben a keringető szivattyú bekapcsol.

következtetés
