Módon csatlakozhat egy kapcsolót, hogy ellenőrizzék őket, vagy konfigurálja
Szövetségi Oktatási Ügynökség
Szibériai Állami Egyetem Aerospace
Akadémikus M. F. Reshetneva
Informatikai Kar és menedzsment rendszerek
Biztonsági Department of Information Technologies
Laboratóriumi munka №4
Pre-konfigurációs kapcsolót
Természetesen: Safety of Computer Systems
Befejezett: diák gr. CB-41
Ebben a laborban, meg kellett tanulni, hogyan lehet csatlakozni a kapcsoló vezérlésére és felállítása környezete.
Ez a munka el van végezve a menedzselt switch 2-es szintű D-Link DES-3526 24 port 10 / 100Base-TX.
Minden konfiguráció a kapcsoló segítségével a konzol első tölteni. Ehhez először csatlakoztassa az RS -232 kábelt a konzol port a kapcsolót, és az egyik com PC csatlakozók. Ezután állítsa be a Hyper Terminal és kapcsolja be a kapcsolót.
A Hyper-beállítások Az alábbi paramétereket:
1. Connect via: com 1.
2. A sebesség 9600 bit / s.
3. Az adatok Bits - 8, paritás - nincs stop bit - 1.
4. Áramlásszabályozás - nincs.
5. A csatlakozási tulajdonságok tegye VT100 terminál emulációs.
Akkor szolgáljuk étkezést a kapcsolót. Van terhelésétől, amely megjelenik a terminál ablakban.
Most megpróbáljuk szerkeszteni egy fiókot első ogre, majd törölje azt. Ez úgy történik, csapatok configaccount
Alapértelmezésben minden port D-Link kapcsolók támogatják az automatikus sebesség felismerés és az üzemmód (duplex). De az a helyzet állhat elő, hogy az automatikus érzékelés megfelelően fog működni, és kézzel állítsa be a sebességet és a szükséges rendszer. Ahhoz, hogy állítsa be a paramétereket a port a switch D-Link használhatja a konfigurációs portok parancs. Az alábbiakban egy példát beállításával egyenlő sebességgel 100Mbit / s, duplex mód és a tanulás a helyzetét a switch port, 1 és 24:

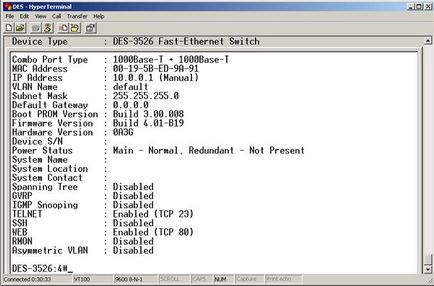

Ellenőrizze az eredményt tetteink tudja mutatni port parancs <список портов>:
Switch Reloaded használatával újraindítás paranccsal. és visszaáll az alapbeállítások - reset.
Az eredmények a laborba, akkor levonhatjuk az alábbi következtetéseket: Managed Switch D-Link DES-3526 támogatja a széles körű beállítási lehetőségek, mint a parancssori felület, vagy webes felületen keresztül. Szükséges megjegyezni, hogy váltani hogy megvédje a jogosulatlan hozzáférést a kezelőfelületet a következő módokon:
· Létrehozása egy jelszóval védett felhasználói fiókot rendszergazdai jogosultságokat a kapcsoló;
· Tilalma nem használt kontroll interfészek (például, nem biztonságos a szempontból lehallgató Telnet protokoll forgalom);
· Ban a kapcsolón menedzsment felület a port, ahonnan a kapcsoló adminisztráció tilos (például a port a csatlakoztatott PC hálózati felhasználók számára).
