Mi okozza a feszültséget veszteség és a feszültség veszteség oktatás
Feszültségcsökkenés a vonalon
Ahhoz, hogy megértsük, mi a feszültség veszteség. tekintsünk egy vektor diagramja egy háromfázisú hálózati feszültség (ábra. 1), a terhelési a sor végére (I).
Tegyük fel, hogy a jelenlegi vektort bontjuk komponenseket I a és I b. Ábra. 2 skálán beépített fázisfeszültség vektor végén a sor U 3F és a jelenlegi I. elmarad a fázisszög a # 966; 2.
A korai hálózati feszültség vektor U1 f lennie végén a vektor U 2f össze egy háromszöget feszültség egy feszültség egy egyenes skála (ABC). Erre a vektor és a b. egyenlő a termék a jelenlegi aktív vonal ellenállás (I r), késleltetett párhuzamosan a jelenlegi, és a vektor b c. egyenlő a termék a jelenlegi a induktív ellenállás vonal (I X) - merőleges a áramvektor. Ilyen körülmények között, a pontokat összekötő vonal O, és megfelel a nagyságát és helyzete a térben elején a hálózati feszültség vektort (U1 Q) képest a vektor végén a hálózati feszültség (U2 f). Csatlakozó a végén a vektorok U1 és U2 f f, megkapjuk a vektor feszültségesés a vonali impedanciát ac = IZ.
Ábra. 1. reakcióvázlat Az egyik végét a terhelést vonal

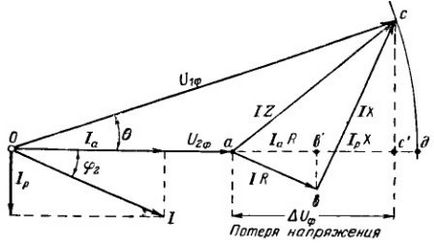

Ábra. 2. A vektor diagramot a hálózati feszültség egy terhelést. Feszültségcsökkenés a vonalon.
Megegyeztünk, hogy hívja veszteség feszültség algebrai különbség a fázis feszültségek elején és végén a vonal, m. E. A szegmens hirdetési vagy majdnem egyenlő vele részes ac”.
Vektor diagramján és ebből levezetett kapcsolatok azt mutatják, hogy a feszültségesés függ a hálózat, valamint az aktív és a reaktív komponensek a jelenlegi, vagy a teljesítmény beállítása.
Kiszámításakor a feszültség veszteség az ellenállás hálózat mindig figyelembe kell venni, és az induktív impedanciája is elhanyagolhatók világítási hálózatok, valamint a hálózatok alakított huzal akár 6 mm2 és 35 mm2 kábelek.
Veszteségének meghatározása feszültség a vonalon
feszültség veszteség a háromfázisú rendszer kijelölt lineáris értékek által meghatározott általános képletű
ahol l - hosszúság a megfelelő hálózati szakasz km.
Ha kicseréli a jelenlegi kapacitás, a képlet a következő lesz:
ahol P - hatásos teljesítmény, Q - meddő teljesítmény kVAr; l - a szelvény hossza, km; Un - névleges feszültség, kV.
Megváltoztatása a hálózati feszültség
Megengedett feszültség veszteség
Minden vevő teljesítmény engedélyezett bizonyos feszültség veszteséget. Például, indukciós motorok a normál tűrése a feszültség ± 5%. Ez azt jelenti, hogy ha a névleges feszültség a motor 380 V, a feszültség U „extra = 1,05 U n = 380 h1,05 = 399 V és U„DOP = 0,95 az U n = 380 x 0,95 = 361 a kell feltételezni, a maximális megengedhető feszültség értékeket. Természetesen, az összes közepes feszültségű értékek között van 361 és 399 V, ugyancsak megfelelnek a fogyasztói és teszi bizonyos zónában, amelyek úgynevezett zóna kívánt feszültségek.
Mivel a vállalkozás rendelkezik az állandó terhelés változása (vagy a teljesítmény átfolyó áram vezetékek egy adott napszak), a hálózat kerül sor, és a nagyfeszültségű veszteség változó legmagasabb értékekhez tartozó maximális terhelés duma x, a legkisebb dUmin . megfelel a minimális terhelés a fogyasztó.
Kiszámításához a nagysága e veszteségek feszültség kell használni a képlet:
A vektor stressz diagram (ábra. 2), hogy a tényleges feszültség U2F vevő lehet beszerezni a feszültséget a sor elején U1 f levontuk értéket dU f, vagy halad a lineáris m. F. A hálózati feszültség, megkapjuk U2 = U1 - dU
Számítása feszültségmegszakadást
Példa. A fogyasztó, amely aszinkron motorok csatlakozik a gyûjtôsínekhez vállalati alállomás transzformátor, amely állandó értéken tartjuk a nap folyamán feszültség U1 = 400 V
A legtöbb fogyasztó terhelési figyeltek meg 11:00, és a feszültség veszteség dUmaks = 57 V vagy dUmaks% = 15%. A minimális terhelés megfelel a fogyasztói ebédidőben, a dUmin - 15.2 V vagy dUmin% = 4%.
Meg kell határozni a tényleges feszültség a fogyasztó mód a legmagasabb és a legalacsonyabb terhelés és annak ellenőrzése, hogy ez hazugság g kívánt feszültségek az övezetben.
Ábra. 3. A potenciális diagram egy sor terhelési feszültség érzékelése veszteségek
Határozat. Mi határozza meg a tényleges feszültség értékek:
Max U2 = U1 - dUmaks = 400 - 57 = A 343
Min U2 = U1 - dUmin = 400-15,2 = 384,8 B
Kívánt feszültség indukciós motorok Un = 380 V kell felelniük a feltételt:
399 ≥ 361 ≥ U2 des
Behelyettesítve a számított értékek a stressz egyenlőtlenség, azt látjuk, hogy az arány 399> 343> 361 nem teljesül, a legnagyobb terhelés esetén, és a legkisebb terhelés 399> 384,8> 361 elégedett.
Következtetés. A legnagyobb terhelés mód feszültség veszteség olyan nagy, hogy a feszültséget a fogyasztó körzeten túl kívánt feszültségek (csökkentett), és nem felel meg a fogyasztót.
Ez a példa is szemlélteti grafikusan a potenciális diagramot ábrán. 3. A feszültség hiánya a fogyasztó lesz számszerűen egyenlő a feszültség a kínálat síneken. Mivel a veszteség a feszültség arányos a hossza a tápvezeték, a feszültség terhelés alatt mentén változik a ferde egyenes vonalat a nagysága U1 = 400 V max értékéhez U2 = 343 V, és min értékek U2 = 384,8 B.
Mint látható a diagram, a feszültség a forgalmas állapotban érkeztek a területre kívánt feszültséget (B pont grafika).
Így még egy állandó feszültség a gumiabroncs ellátó transzformátor, hirtelen terhelés változás a vevőnél létrehozhat elfogadhatatlan feszültség értékét.
Továbbá lehet, hogy ha a terhelés változik a hálózatot a legmagasabb terhelési nappal a kisebb terhelés az éjszaka folyamán villamosenergia-rendszer önmagában nem képes biztosítani a megfelelő feszültség értéke a transzformátorcsatlakozók. Mindkét esetben érdemes igénybe a segítségével a helyi, főleg egy szakaszát feszültség változását.
