Mi legyen a teljes projekt
Egyedi tervezésű házak.
Itt nézd meg a teljes projekt világos szerkezet a ház, és mondd meg részletesen az egyes rész:
Teljes egyedi design mi áll:
- Draft kialakítás (ER)
- Working Draft (AR, KR)
- Műszaki projekt (ek + EA + VC)
- útlevél
FIGYELEM! Sok vállalkozás a „teljes projekt” kifejezés az üzemi tervezet (AR + CR), legyen óvatos, ne essen a csalit!
Tervezet projekt, és miért van rá szükség?
Első pillantásra úgy tűnhet, hogy az előzetes tervezés - ez valami felesleges, mert az összes információt az építkezés már a munkatervet, felmerül a kérdés - miért pénzt költeni egy vázlatot? A válasz egyszerű: a színpadon a koncepcionális tervezés - ez az alapja, a kiindulópont taszítja minden irányban, a tervezéstől a színpadra a geológiai mérnöki felmérés.
Tervezet projekt - egy sor rajzok és képek, amelyek együttesen egy teljes képet a végeredmény az építkezést. Szakaszában tervrajza történik átfogó munka fogalmát a jövőben házat. Építészek fejleszti megértése az ügyfél kívánságait, és amely alapján tovább folyik a munka. Számos szakaszában tervrajz.

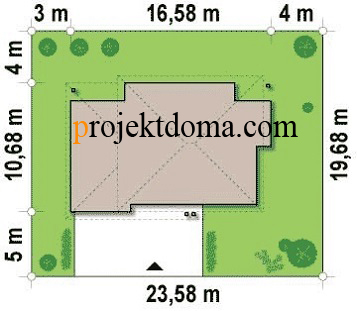

Helyszín a ház a telek
Talán az egyik legfontosabb pontjai a jövőben kényelmes életet a házban - elrendezést. Ennek alapján a kívánságát, az építész fogja dolgozni az optimális tervet a helyszínen. Ha az építész úgy véli, a preferenciák nem racionális anyagi szempontból, akkor a felajánlott alternatívák, mint közel a kívánságát, de jelentős megtakarítást az építőiparban. Végtére is, az extra 40 centiméter a tervrajz pedig egy takaros összeget az építőiparban!

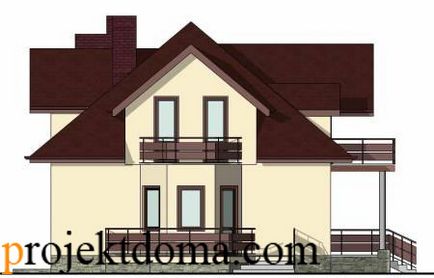

Homlokzatok és külső
Ez valójában a megjelenését a jövő otthonában. Helye és mérete az ablakok, ajtók, erkélyek, teraszok, padlómagassága a tető - ez mind figyelembe kell venni abban a szakaszban a tervrajz. Ebben a szakaszban lehet kísérletezni, például ablak áthelyezéséhez, átméretezni őket, és kiszámítja, hogy elegendő fény a szobában három ablak a keleti oldalon, vagy szükséges hozzá még egy délre. Az építész az, hogy szimulálja a 3D-s kép a ház és indokok színű.
Ennek eredményeként, a kezében lesz egy mappát a határozattervezet tartalmazza:
- összesen
- magyarázó megjegyzés

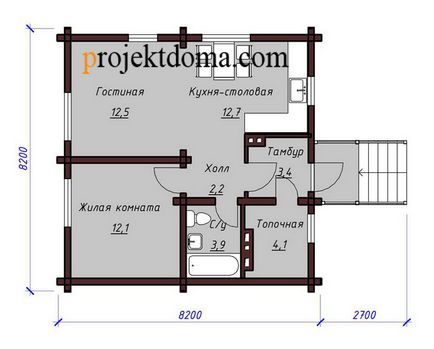

- alaprajzok
- tető terv
- Négy színséma homlokzat +
- két vágás
- Összekapcsolása az oldalon
- 3D megjelenítés
Mint láttuk, a munka projekt áll építészeti megoldások (AR) és szerkezetek (KR). Nézzük meg, mi az. Kezdjük a tervrajz és megy tovább.
Ennek eredményeként a létrehozását az építészeti megoldások, akkor egy mappát dokumentumokat:
- összesen
- magyarázó megjegyzés
- alaprajzok
- tető terv
- Négy színséma homlokzat +
- két vágás
- mesteri terv
- jelölés tervek
- Műszaki adatok töltött ablak és ajtó nyílások
- Füstelvezető csatornák és vízelvezető rendszer (komponensek, leírások)
- nyilatkozat dekoráció
- magyarázat a nemek
Documentation konstruktív megoldást:
- Terv alapjait (adja meg a pontos helyét a Foundation, a méretek, szóló mélysége, mivel az előírások, tervezési terhelések, az alapvető egység)
- Jumper terv (ezen ábrákon a jumper elrendezés és fut, valamint méretük megfelelő leírás)
- Terv mennyezetek (plafonok végrehajtott elrendezése, elhelyezése és szerelése a gerendák, csatolta a szükséges alkatrészeket és technikai útmutató)
- Terv rácsos rendszerben (egy részét ezek a rajzok a következőket tartalmazza: áramköri elemeket a tetőszerkezet a keresztmetszet, fűrészáru leírások, alkatrészek és szakaszok, a műszaki utasításokat a készülék Truss és bevonatok)
- tetőfedő terv (látható alakját, méreteit a tető, az eltérés a síkok, és elhelyezése tetőablakok, kémények és csövek)

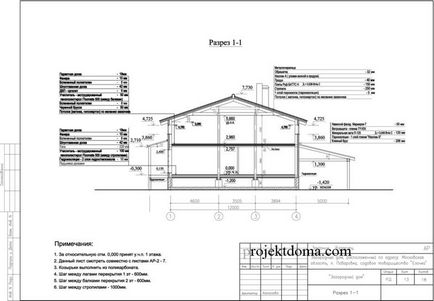

- Metszéseket (feltüntetett valamennyi jellemző elemeit az épületszerkezet, amely megjelenik a keresztmetszete mentén, vagy keresztirányban a tetőtől lefelé, hogy az alapot, azaz a padló szintje, padló és a tető, valamint eljárások resheniyanekotoryh vegyületek építőelemek, például falak átfedő falak a tető )
- Homlokzatok (azt mutatja, a pontos vezető, udvar és oldalnézete, valamint egy leírást építőanyagok és hőszigetelése a külső falak az épület, végzett a rendszer a konstruktív megoldások hőszigetelés)
- Specifikáció fal anyagok
- Fogyasztás falazóanyagok
- Minden rajzai konstruktív megoldások egészítik ki technikai iránymutatást és tanácsokat végrehajtásáról szóló építési és szerelési munkák.
Mérnöki támogatás az épület fontos feladat a tervezés. Ez ebben a szakaszában a kiszámítását végzik az összes szükséges létfenntartó rendszerek.
A műszaki tervdokumentáció (MI) - Belső mérnöki hálózatok:
„Fűtés és szellőztetés”
- Általános információk és iránymutatások fűtés és a szellőztetés.
- Alaprajzok a fűtési és szellőzőrendszer.
- Axonometria fűtőkör.
- Vonatkozó előírások berendezések, termékek és anyagok.
- A magyarázó megjegyzés a döntést a hő-mechanikai (TM).
- Általános tudnivalók a TM.
- Tervek a berendezés elrendezését, termálvizes.
- Vonatkozó előírások berendezések, termékek és anyagok a TM.
„Vízellátás és csatornázás”
- Általános adatok.
- Alaprajzok rendszer ivóvízellátás rendszer szállító csővezeték, meleg víz, a szennyvízcsatornába.
- Csomópontjai tömítő csővezetékek révén konstrukciók.
- Reakcióvázlat vízmérő.
- Hardver specifikációk.
- Általános adatok.
- A vázlatos kapcsolási rajza SCHRN.
- Alaprajzok socket hálózatokat.
- Alaprajzok villanyvilágítást.
- A részletes program a rendszer kiegyenlítési potenciálok egy ház.
Igyekeztünk a lehető legnagyobb mértékben, hogy részletesen minden tétel a projekt, de ha bármilyen kérdése van - hívjon minket, szívesen válaszol.
