Mi az az automatikus hibaáram megszakító

RCBOs - lekapcsolószerkezetek hálózatról.

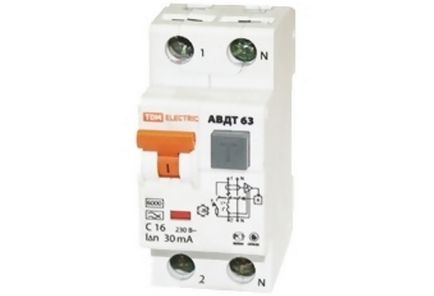

Az automatikus hibaáram megszakító (jelölés RCBOs), - egy elektromos eszköz, amely ötvözi a funkciókat és cseréje a megszakító (AB), és egy hibaáram (RCD).

Diffavtomaty (név elfogadott a szakmai környezetben), amelynek célja, hogy megvédje az elektromos vezetékek és szilárdan földelt semleges túlterhelés ellen és rövidzárlat túláram elleni szivárgó áramok - az emberek védelme az áramütés ellen való érintkezés hatására a szervezet a berendezés vagy készülék.

AB funkció - megszakító diffavtomate végez független mechanizmus kikapcsolható. Ez áll a kioldás - a relé:

• mágnesszelep, leválasztása távvezeték rövidzárlat;
• hő, amely megakadályozza az áramellátás esetén túlterhelés.

Visszaállításával a lécek lehetséges további megosztására hálózat külső mechanikai hatás.
RCD függvény a különbözeti védelmi modul, sorba kapcsolt lánc mentén. Ez akkor aktiválódik, ha egy szivárgó áram - eltérés az elektromos áram és a föld között.

Abban az esetben, a küszöbérték túllépésének áramszivárgás végre megnyitja a tápellátás vonalon. A működési elve a modul alapul semlegesítése ellentétes irányú elektromágneses fluxus, a „bejárat” - a fázisvezető és a „kilépés” - a nullavezető fogyasztása eszközök vagy elektromos berendezések.

A normál működés, a teljes fluxus nulla vektor. Akkor meg kell jelennie a szivárgó áram szigetelés sérülés, nedvesség vagy érintse meg a áramvezető részei az emberi - kiegyensúlyozatlanság lép fel: a hiányzó áram okoz egyenlőtlenség.

Nem-compensable fogadni elektromágneses fluxus felvette az érzékelő - transzformátor működtetésére elektrodinamikus utazás eszköz.
Száma szerint a diffavtomaty pólusok vannak osztva két pólusú (egységes hálózat) - típusú 2P és chetyrohpolyusnye (háromfázisú) -típusú 4P.

Szivárgó áram nemzetség különbözteti hatféle megszakítók háztartási célra használatos:

1. Írja AS - kiváltása bekövetkezik AC egyenletesen növekvő amplitúdó vagy amplitúdó „dobja” jelzett jelölt „AS” (in világítási hálózatok, állítható fényforrás, elektromos mosógépek, hűtőszekrények és így tovább.);
2. A típus - ingázik, amikor előfordulása állandó frekvenciájú komponense a szivárgási áram (számítógépek, televíziók, DVD - játékos, akinek a kapcsolóüzemű tápegység és így tovább.);
3. B típus - kivéve változó, konstans ellenőrzések és finomított áramszivárgás áramkörökben.

Vannak fajták pickup; S típus: 0,15 - 0,5c. Type G: 0,06 c - 0,08 c. Mert az ember védelmére diffavtomata szivárgási áram nem haladhatja meg a 3o mA védelme helyiségek tűz elleni - 200 mA. Készült modellek tervezett névleges áram 6A 63A.
