megszakító eszközt

A fő cél a megszakító - használja őket elleni védelmet biztosító berendezések zárlati áramok és a túlterhelés. Túlsúlyban kereslet a moduláris megszakítók VA sorozat. Ebben a cikkben tartjuk a készüléket VA47-29 cég IEK sorozat megszakító.

Köszönhetően a kompakt kialakítás (méretek szabványosított modulok széles), a könnyű szerelés (DIN-sínre szerelhető speciális kilincsek) és karbantartás, ezek széles körben használják a háztartási és ipari környezetben.

A leggyakoribb gépeket használnak a hálózatokban viszonylag kis értékeinek aktuális üzemmód és a rövidzárlat. Gépburkolat dieiektromos anyagból, amely lehetővé teszi a használatát a nyilvános helyeken.

A készülék megszakítók és hogyan működnek hasonló, a különbség, és ez fontos, az anyagi elemek és a gyártási minőség. Súlyos gyártó kizárólag kiváló minőségű elektromos anyagok (réz, bronz, ezüst), de vannak olyan termékek, egy sor anyagok, amelyek „könnyű” jellemzőit.

A legegyszerűbb módja lehet megkülönböztetni az eredeti egy hamis - az ár és a súly: az eredeti nem lehet egyszerűen és olcsón jelenlétében réz alkatrészeket. Súly márkás gépek típusától függ, és nem lehet könnyen 100 - 150 g

Szerkezetileg, a moduláris megszakító úgy van kialakítva, egy négyszögletes háza, amely két félből tartja össze. Az elülső oldalán a gép jelzett előírások és a fogantyú kézi működtetéshez.

Hogyan működik a megszakító - fő munkagép szervek

Ha szétszedni a házat (ami kell fúrni ki a szegecsek összekötő megfelezi), akkor láthatjuk a készülék a megszakító és kap hozzáférést minden alkatrészével együtt. Tekintsük a legfontosabb ezek közül, amelyek biztosítják a normális működését a készülék.

1. 1. Külső csatlakozót;
2. 2. A helyhez kötött elektromos érintkező;
3. 3. A mozgatható tápérintkező;
4. 4. Arc kamrát;
5. 5. A rugalmas vezetéke;
6. 6. Egy elektromágneses kiadás (tekercs mag);
7. 7. A vezérlőkart;
8. 8. hőleadási (bimetál szalag);
9. 9. A csavar a beállítására termikus kiadás;
10. 10. Az alsó csatlakozót;
11. 11. A nyílás a kilépő gázok (amelyek során képződnek ívhúzás).

elektromágneses kibocsátás

Funkcionalitás az elektromágneses kibocsátás - amely gyakorlatilag azonnali működését megszakító esetén a védett rövidzárlat. Ebben a helyzetben az elektromos áramkörök, áramlatok, a nagysága, amely ezerszer nagyobb, mint a névleges érték ezt a paramétert.

gép válaszidő által meghatározott az idő-áram karakterisztika (függőség a gép működési ideje értéke a jelenlegi), amely jelzi az A, B vagy C (leggyakoribb).

Jelentése egy jellegzetes típusa Névleges áram beállítása a gépen test, például C16. Adott jellemzőit válaszidő tartományban század ezredmásodperccel.

A design az elektromágneses kiadás rugóterhelésű mágnesszelep magot, amely össze van kötve a mozgatható tápérintkező.

Szolenoid tekercs villamosan sorba kapcsolt, a láncban, amely a fő érintkezők és a termikus felszabadulását. A gép és a névleges értékét a jelenlegi keresztül a szolenoid tekercs áram folyik, azonban a mágneses fluxus kis mennyiség a visszahúzási a mag. Teljesítmény érintkezők zárva, és ez biztosítja a normális működését a védett növény.

Ha rövidzárlat megugrott a szolenoid áram hatására arányosan megnövelt fluxus tudja leküzdeni a rugó, és mozgassa a mag és a kapcsolódó mozgatható érintkező. Mozgó a mag okozza az érintkezők nyitásának és deenergization a védett vonal.

hőleadási

Hőkioldást egység végzi a védelmi funkció, ha egy kicsi, de a jelenlegi viszonylag hosszú ideig meghaladó megengedett áram értékét.

Hőleadási - release késleltetett hatású, nem reagál a rövid távú bekapcsolási áram. A válaszidő az ilyen típusú védelem is szabályozza idő karakterisztikáját.

A tehetetlenség a termikus kioldó lehetővé teszi a hálózat túlterhelés védelmi funkció. Szerkezetileg, a termikus kioldóegység van konzolos beszerelve a burkolatba kétfémes lemez, a szabad vége, amely kölcsönhatásba lép a kar keresztül szétkapcsoióhorony mechanizmus.

Bimetál szalag elektromosan sorba kapcsolva a tekercs az elektromágneses utazást. Amikor a megszakító, áram folyik egy soros lánc melegítésével a bimetál lamina. Ez vezet az elmozdulás a szabad vége közelében a kar kioldószerkezet.

Amikor elérte a jelenlegi megadott értékek az aktuális idő jellemzőit, és egy bizonyos idő után fűtött lappal van hajlítva érintkezésbe a kart. Utoljára a függetlenítés mechanizmus leválasztja tápérintkezői - a hálózat túlterhelés ellen.

Szabályozott termikus kioldás kioldási áram által 9 csavar készül az összeszerelés során. Mivel a legtöbb moduláris gépek és mechanizmusok vannak zárva az esetben egy egyszerű villanyszerelő nem lehetséges, hogy az ilyen kiigazítás.

Teljesítmény kapcsolatok és Ívoltókamra

Megnyílt a névjegyek folyó áram rajtuk keresztül ad okot ívkisülés. ív teljesítmény általában arányos az árammal egy kapcsolt áramkör. Az erősebb ív, annál inkább tönkreteszi az elektromos érintkezők, károsítja a műanyag házrészek.

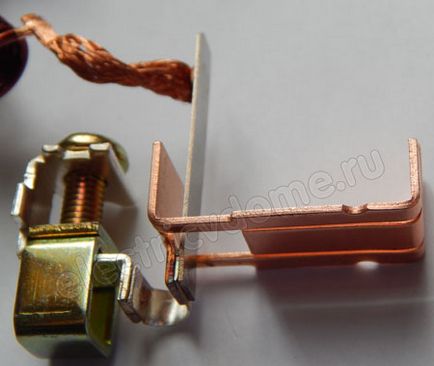

A készülék a megszakító Ívoltókamra korlátozza tevékenységét az elektromos ív egy helyi kötetet. Nem található a zóna a kapcsolatok és rézből bevont párhuzamos lemezeken.

Az ív kamra rész esik szét kis, esik a lemez lehűl, és megszűnik. Égése során felszabaduló az ív gázok keresztül légteleníteni alján lévő nyílások a kamra és a ház a gép.

A készülék a megszakító, és az ív csúszda tervezés miatt a hálózati csatlakozás a felső fix hálózati kapcsolatok.
