Hőcserélő - szükséges eszköz szellőztető

Man napi fogyaszt 15.000 liter levegőt. A szobában, ahol vannak emberek, a levegő ajánlott a frissítés minden két órában. Ez a feladat a szellőztetés. Hőcserélő okozza a távozó levegő fűtésére vagy hűtésére a légáramlást, amely akkor kerül be a szobába.

Olyan eszközök, mint az egyszerű hőcserélőt a kezüket, hogy egy személy alapvető készségek fémfeldolgozás és dereva.Svezhy, tiszta, meleg (hideg) levegő, megtakarítás a villamos energia vagy hő ki kerek évben.

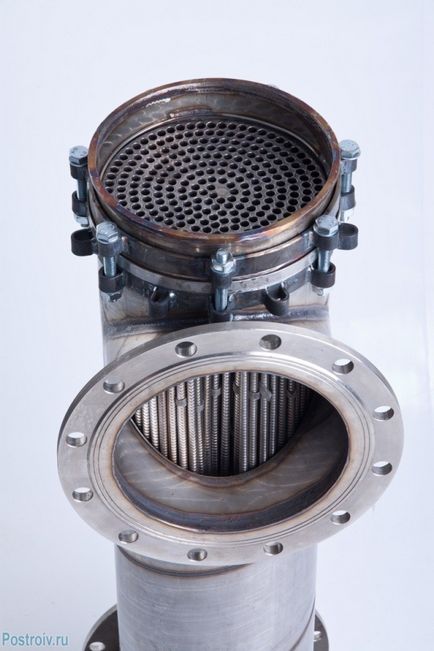

levegő hőcserélő - fotó 01

Egészen a közelmúltig, ilyen eszköz az otthon gyakorlatilag nem használják. A korszak műanyag ablak és ajtó, élő és dolgozó terek gyakorlatilag lezártuk. A rendszer szellőztető kötelezővé vált, és a hőcserélő vált mutatója nemcsak technikailag fejlett, sok aggodalom saját egészségügyi és pénzügyek.

típusú hőcserélők

A működési elve a hőcserélő vagy hőcserélő szerkezetileg végrehajtott több formában.

• Sávos illetve radiátor.
• Rotary.
• Folyadék.
• Segítségével a Peltier hatás.

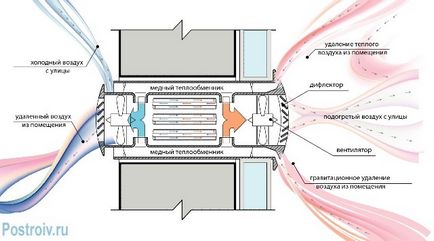

Lemezes hőcserélő - fotó 02

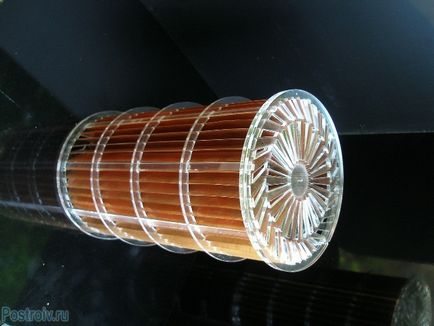

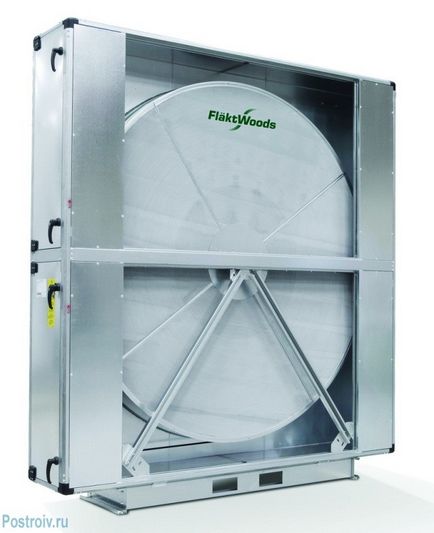

Forgó hőcserélő - fotó 03

A technológiailag és olcsó lemez. Szinte az összes levegő rekuperátor otthoni használatra ezt az űrlapot. Hátralévő otthon nem kell alkalmazni, mert a bonyolult szerkezet, és ennek megfelelően a magas költség. De a legnagyobb hatékonysággal a forgó eszköz - 85%.

lemezes hőcserélő

A fő hátránya az ilyen növény - fagyasztás lemezeket a téli hónapokban. Egészen a közelmúltig, a harcot a jég, hogy megkerülje a befogadás, amely szétválasztja az áramlás, és irányítja a meleg levegőt a felolvasztás a lemezek. Természetesen a kínálat hőcserélő energiát takarít meg nem ebben az időben.

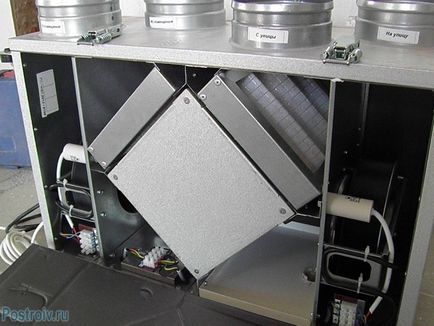

Lemezes hőcserélő készülék - fotó 04

Gyártónak sikerült megoldani ezt a problémát azáltal, hogy a fém vagy műanyag lemez hőcserélő kazetta, ahol a higroszkópos cellulózt alkalmazunk. Ez elnyeli a nedvességet a meleg levegőt, és ad neki a hideg.

Meg lehet próbálni, hogy egy hőcserélő kezük papír lapok vagy csövek. De ilyen cellulóz szalagok nem használható olyan területeken, ahol magas a páratartalom. Használata a kétkazettás lehetővé teszi, hogy növelje a hatékonyságot a hőcserélő 90% -ig.

Jellemzően, a beállítást végezzük a hőcserélő szellőzés.

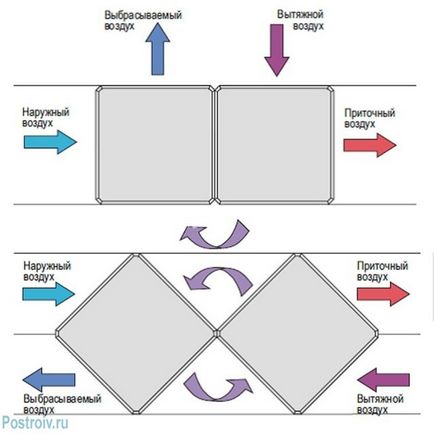

A működési elve a lemezes hőcserélő - fotó 05

Kész bölcsen

Az ötlet az, hogy a lemezes hőcserélő a levegőbe a kezével kezdődik kérdést: milyen méretű kell, és hogyan kell kiszámítani a hatékonyságot. Kiszámítására szolgáló képletek a meglehetősen bonyolult, ezért a hőcserélő jellemzi a levegő térfogata, hogy képes, hogy kihagyja 1 óra.

A hatékonyság biztosítása érdekében a 50-60% -a terület a lemezeket kell kb 3,5 m2. Termelékenység - 150 m3 / h.

Ha elosztjuk ezt az összeget a magassága a helységek, akkor tudjuk, hogy a terület a szoba, amely meg fogja változtatni a hőcserélő levegő anélkül, hogy fáradt. A mi esetünkben ez a 62 m2-es. Mint már említettük, a szabályok megkövetelik, hogy a levegő minden 2. órában. Ez idő alatt az ellátási az említett hőcserélő hőcserélő lemezek terület helyett a légmennyiség területén 124 m2.

Mester hőcserélő magad

Annak érdekében, hogy a hőcserélő levegő kezét, szükségünk van a következő.

1. Vékony fémlemez 0,5 mm és 1 mm vagy 2 mm-es alumínium: sík vagy profilozott 4 m2.
2. Acélcső (plexi, műanyag) vastagságú 2 vagy 4 mm.
3. Tin, rétegelt falemez vagy faforgácslap házban.
4. Ásványgyapot vagy más hatékony szigetelés.
5. Adapter szellőztető cső átmérője 150 mm.
6. Tömítőanyag (csak semleges).
7. Kötőelem (attól függően, hogy a ház anyaga).

Vezetői intézkedés hőcserélő - fotó 06

Elfogadjuk, hogy a telepítés a hőcserélő kerül sor a meglévő szellőztető rendszer. A fő és egyedüli felelős része a készülék - hőcserélőt. Ez a sor lemez egy térköz 4 mm (2 csík műszaki dugók).

Ha a legkisebb pár lemez keresztül látható, a következő pár tetején fekszik, 90 ° -kal elforgatva, és nem látható. Circuit hőcserélő kezével nem különbözik az ipari.

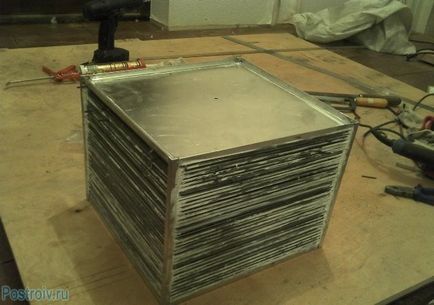

A lemezes hőcserélő - fotó 07

A lemezeket kell sima, mérete 200 x 300 X300 mm vagy 300 mm. Cut fém azért van szükség, hogy az élek nem rendelkeznek sorja és nem íves. Rajtszámtáblák korlátozza a magassága egy köteg lemezek: maximális beállított magasság - 300 mm. Basis teploobmennika- forgácslap vagy fémlemez 4 rack szögbeállítás hőcserélő pántoló és a felső felső panel bármilyen anyagból.

Annak érdekében, hogy a tervezési merevséget távoli lehorgonyzó szalag tömítő, nem csak a széleken, de a közepén a lemezek. Azt, hogy a dobozban egy hőcserélő és egy hőcserélőn kezével majdnem kész.

Szigetelt csővezeték, átvágja a 4 lyuk, telepíteni csövek a hajlékony csöveket 150 mm. Így biztosítani input-output rajzoláshoz és input-output a befújt levegő.

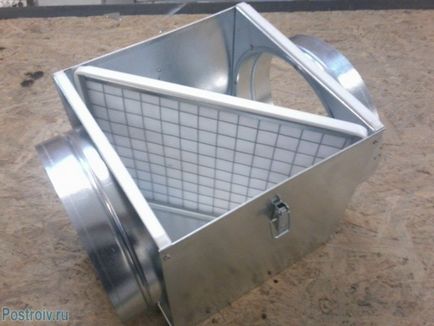

Doboz egy hőcserélő - fotó 08

A központban a doboz rögzítő hőcserélő gondoskodik válaszfalak, hogy a kínálat és a kipufogó metszik csak a hőcserélőt.

Fontos tudni, hogy mi van a dobozban, a hőcserélő lemezek jelennek meg kondenzátum. Azt kell biztosítania a természetes áramlását. Hasonlóan megkonstruált rekuperátorokhoz levegő az otthoni, lakás vagy üzlethelyiség.

Hőcserélő - Fénykép 09

Építünk a hőcserélő a Mesterséges szellőztető rendszer. Csak most meg lehet határozni a hatékonysága a kialakított eszközbe. Ehhez meg kell adnunk a következő információkat:

• hőmérséklete a befúvott levegő áramlást a bemeneti, t1;
• hőmérséklete a befújt levegő áramba a kilépő a rekuperátor, t2;
• Távozó levegő bemenő hőmérséklete a rekuperátor, t3.

A képlet hatékonyságának kiszámítására (%) = [(t2 - t1) / (t3 - t1)] · 100.

A csöves hőcserélő

Hasonlóképpen elrendezve, és a cső alakú beáramlás rekuperátor: ez egy műanyag testtel rendelkezik oldalsó menetes légcsatorna. Kell falú alumínium cső 10 mm-es átmérőjű. Hosszúság - 40-50 cm.

Nyitott végű cső tömítetten szerelt két kör alakú lemez, amely szorosan behelyezve a légcsatornába.

A csöves hőcserélő - fénykép 10

A cső belsejében tartják a levegőben motorháztető. Két oldalsó kivezetéssel és táplálják be a belseje a szoba befújt levegő. Ez csövek között halad át, ahol a fűtött.

Egy ilyen hőcserélő a kezét, hogy egy kicsit bonyolultabb, de kevesebb helyet foglal, és esztétikusabb. Végén a légcsatorna és a mentesítési lehet beilleszteni ventilátorok.

Ebben az esetben mi a kínálat és elszívás integrált hővisszanyerő. Ezt fel lehet használni a garázsban vagy lakás. Ehhez szükségünk van, hogy áttörje a megfelelő lyukat a falon.

A kapacitás ilyen növények - körülbelül 100 m³ levegőt óránként.

Használata hőcserélők egy magánházban

Hatást ezek készülékek növekszik jelentősen, amikor kombináljuk a hőcserélő telepítési csatorna, meghatározott a föld alatt. A levegő a télen, akkor felmelegszik a természetes hő a föld, és a nyáron - hűvös.

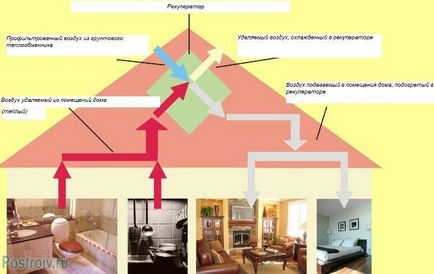

Használata hőcserélők a szobában - fotó 11

Ennek eredményeként, a hőcserélő friss levegőt lehet hagyjuk felmelegedni 14-16 ° C-on Ez a rendszer használható egyedi konstrukció: hőcserélő levegő a kezét kell tennie, meghatározott feltételek mellett, ebben az esetben újra felmelegít, hogy a legsúlyosabb fagy nem kell.
