Mi lpi, dpi, ppi és hogyan viszonyulnak egymáshoz?
A kapcsolat a fenti egységek dolgozó tervezők nyomtatás, írók és más alkotók nyomtatott anyagok, eddig még egy bizonyos rejtélyt, ami változatos és nem mindig könnyű megérteni a mellékhatásokat. Az alábbiakban megpróbáljuk felemelni a fátylat a titoktartás hosszú távú értékét ezek a változók a nyomdaiparban, ezáltal megkönnyítve az élet és maguk az alkotók és a nyomtatott termékek.

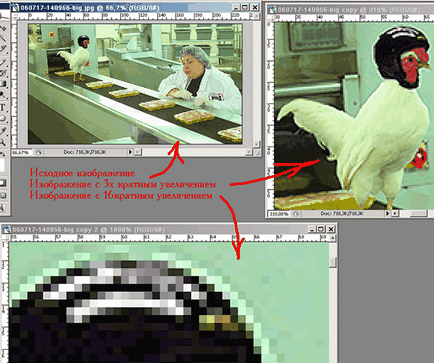

Az alábbi ábra a bal felső az eredeti kép, jobbra a tetején a kép egy háromszoros növekedést az alsó - a kép egy 16-szeres növekedését. Az alsó kép a teljes kép áll a színes négyzetek. Minden színes tér - pixel. Egy színes téglalap képviselt több monokróm közelben álló terek.
A pixelek száma az egységek mérete (konkrétan per inch) van az említett PPI = pixel per inch = képpont per hüvelyk.
Mert árnyalatos képek bármely más mérési értékek nem lehet. Csak ppi. Sem a készülék sem lpi dpi szürkeárnyalatos képeket a számítógép nem kell alkalmazni.
300 ppi azt jelenti, hogy 1 inch-képek 300 pixel. Négyzetcentiméterenként képterületeket tehát 300x300 = 90000 képpont. Így egy 1x1 hüvelykes képet, megengedő kapacitás (közös - a felbontás) 300 ppi négyzet mozaik sostoyayuschuyuyu a 300 vonal a 300 négyzet minden egy-színes vonal. A színe minden négyzet lehet bármilyen kívánt színt a négyzeten belül is csak egy.
Ha a tervezési és működési elvek lehetővé teszik, hogy a monitor a színek a színes négyzetek töltött egyenletesen állítható fényerő minden téren, az építkezés más kimeneti eszközök, mint például a lézer és tintasugaras nyomtatókhoz és ofszet fotoavtomatov ez nem teszi lehetővé nyomdagépek. Nem lézeres vagy színes nyomtató vagy a nyomdagép képes a szaporodásra pont szabályozható ponttal. Sem lézer- vagy tintasugaras nyomtatók, nyomdai gép nem tudja szabályozni a festékadagolás (festék, festék, tinta) pontról pontra. Mindezen eszközök vagy alkalmazza egy réteg festék néhány papír vagy egy régió, vagy hagyja üresen a mezőt. Alkalmazni egy réteg festék a lap vastagsága 10 nm, és máshol lapos festék réteg 20 nm-es, az ilyen készülékek nem képesek.
A legtöbb nyomtatási módszer az ilyen eszközök emlékeztető festés egy stencil réselt területeken. Ha a terület nyitott - a festék a papír lesz, ha a terület nem nyitott, akkor nem fog festeni papíron. Kezelés festékréteg vastagságát minden helyen segítségével a stencil papír lehetetlen.
Felmerül a kérdés - hogyan állítsuk be a festék mennyiségét minden oldalon? A válasz egyszerű - igen, nem tudjuk beállítani a rétegvastagság minden helyen a lap, de nem tudjuk beállítani a terület a hordozó felület egy adott helyen a lap. Azon a helyen, a lap, ahol meg kell tenni több festék, már mennyiségileg sok pontot, vagy hogy egy nagyobb pont, átszámítva a képernyőn - teszünk egyre lyukak a stencil, vagy lehet, hogy több lyukat. Keresztül számos lyuk vagy lyukakon keresztül a nagyobb méretű papírt kap több festék. Minden pontján azonos vastagságú a festék, attól függően, hogy a számát vagy méretét ezeket a pontokat az összes tintát adott területen a lap változik.
Ez a folyamat a mennyiségének beállításával a szubsztitúció tintával keresztül a festékréteg vastagsága a kiigazítás tinta mennyiségét keresztül tinta területet nevezik raszterizációs.
Az alábbi ábra egy képrészlet előtt és után raszterizációs
Megjegyzés - otrastrirovannom a képre nem lehet árnyalatos szín vagy szállított, vagy sem, a vastagsága a festék réteg nem szabályozott, szabályozott csak a terület féltónusos. Pont elég kicsi, és alig látható szabad szemmel. Nézve a Offset nyomtatott termékek nagyítóval azok jól láthatók.
RIP széles körben használt ofszet nyomtatás. Ofszetnyomás nélkül szűrés lehetetlen. RIP meg sokáig a számítógépek megjelenésével, és hosszú ideig nem rendelkezik számítógéppel semmilyen módon. A szűrés használt speciális átlátszó bevont lemezeken ezen finom érinti, az úgynevezett érintkező bittérképek. Mi nem szükséges megérteni a fizika a raszterizációs eljárás, elegendő tudni, hogy a képpontok száma per inch az árnyékolt kép raszterizáltak használja ezeket a lemezeket egybeesik a sorok száma per inch raszteres lemez. Az ilyen raszteres lemez jellemezve nagysága lpi = sorok per inch = sorok per inch. A mennyiség lpi kezdetben meghatározott számú löketek egység mérete rasterizes lemez. Így lpi érték csak akkor alkalmazható a képek otrastrirovannym és megmutatja a sorok számát a árnyalatos dpi. Sehol több lpi érték nem alkalmazható.
Továbbá, minden munkát a számítógépen, nem tartalmaznak otrastrirovannyh képeket. Minden felhasznált anyagok a képek - fekete-fehér. Ennek megfelelően, a kérelmet a mennyiségek lpi árnyalatos képeket elfogadhatatlan - ez zavaró. A mennyiség lpi csak akkor következik be, amikor egy raszteres kimeneti eszközök és sehol máshol. Más szóval - lpi kizárólag nyomtatókhoz fotoavtomatam, nyomdagépek és sehol máshol. Minden esetben a munka szürkeárnyalatos képeket a számítógép belsejében, csak az érték kell használni ppi.
RIP által belső processzor vagy a nyomtató fotoavtomata. LPI méretet a nyomtató-illesztőprogram vagy fotoavtomata határozza meg a sorok számát per inch féltónusos a nyomtatási kép, ki a nyomtató vagy fotoavtomatom. Mást, mint ezt az értéket nem érinti.
A legkisebb eleme egy kép a pixel a számítógépen. A legkisebb eleme képet a papír egy raszteres. Ideális esetben a képpontok számát per inch a képet a számítógép meg kell egyeznie a száma féltónusos sor per inch papír, otrastrirovannom képet.
Most megnézzük, hogy nagyon gyakori és rendkívül értelmetlen gyakorlat között sajtó tervezők - kép használatához felbontása 300 ppi újságok. Nyomtatott újságok használt szűrési képernyővel uralkodó akár 100 lpi. Négyzetcentiméterét az eredeti kép ebben tartalmaz 300 x 300 = 90000 képpont. Négyzetcentiméterenként otrastrirovannogo kép tehát tartalmazza: 100 x 100 = 10000 féltónusos. Így a kép mérete meghaladja a 9-szer a műszaki képességeit egy újság nyomda. Ez egy 9-szeres növekedést nincs értelme - közben raszterizálás fotoavtomat dobja ki az összes felesleges pontok és az eredményül kapott kép még mindig tartalmaznak raszter 100x100 dpi volt. Ez a 9-szeres feleslegben csak súlyosbítja a fájlokat és időt vesz igénybe a feldolgozás során. Semmi több, mint ez a többlet nem.
Az utolsó és legtitokzatosabb érték - dpi volt. A nagysága dpi nem találtam sehol a számítógépes képfeldolgozás és csak azokra raszterizálni a kimeneti eszköz. Egy raszterezésű rajzolt ilyen eszközök sokaságának nagyon kis pontok (lézer villog), minden sorban pixelek megfelel egy menetben a lézersugár a fényvezető dobot vagy film nyomtatót.
dpi = képpont per inch = dpi volt. lpi <> dpi volt.

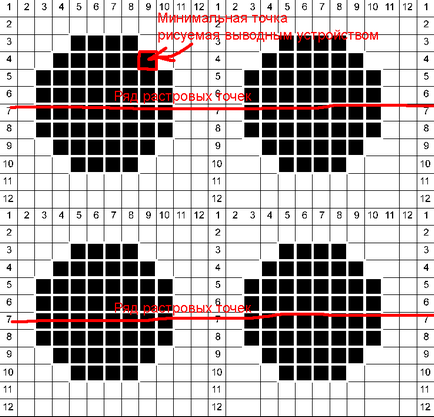

Durván - alkotnak egy lpi segítségével több dpi volt. Record 100 lpi 1200 dpi szó szerint azt jelenti - fotoavtomat nyomtatót vagy egy négyzetcentiméter kijelző 100 oszlop 100 pont minden raszteres. Rajz egyetlen pont fog használni egy négyzet alakú 12 x 12 vagy a nyomtató fotoavtomata pontokat. Világosabban közötti kapcsolat lpi és dpi látható az alábbi ábrán.
Egy raszter nyomtató vagy pont fotoavtomata húzott sok apró pontok - villog a lézerfény. A számos ilyen villog per inch az értéke dpi. A több árnyalatos dpi, úgy rajzoljuk le, fáklyák a lpi. Minél nagyobb ez az arány dpi lpi, hogy a jobb kép dot és minél nagyobb a számítási költséggel termelését. Paraméterek 100 lpi 1200 dpi megfelelő Újságok nyomtatásához. Nyomtatási szín jobb minőségű termékeket használnak például 150 lpi aránya 2540 dpi és 175 lpi 3000 dpi.
Paraméter dpi egyedileg jellemző kimenet minőségét stroystva. A nagyobb felbontású, amely képes dolgozni kimeneti eszköz, annál jobb lesz levezetve az adott eszközön képet. Ugyanakkor nem szabad elfelejteni, hogy a kísérlet nyomtatni az újságot a paramétereket, például a 150 lpi 2540 dpi kudarcra van ítélve - képernyő gyakorisága 150 lpi fizikailag lehetetlen nyomtatni újságpapír - por és papírport keverve a festék válik anyaggá a konstitentsii nagyon emlékeztet a gitt ez az anyag gyorsan szerzett nyomtatott formában ami rossz minőségű nyomtatott nyomda nyomatok.
Amikor megpróbál nyomtatni egy képernyő uralkodó 150 lpi a nyomtató a bejelentett 600 dpi lesz találkozás egy másik probléma - a nyomtatni egy pont fog állni négyzet 4 x 4 Nyomtató pont. Ez a legelső deformálódjon dot, másrészt hozza csupán 16 szürkeárnyalat - valójában egy négyzet 4 x 4 képes voproizvesti csupán 16 árnyalatokkal. Az eredmény egy úgynevezett „lapos”, Poszter a kép nagyon rossz minőségű.
Lehet tekinteni a normális arány lpi dpi legalább 16 Ezután egy raszterezésű kerülnek ki egy négyzet 16 16 nyomtató Lézer villog. Ez lehetővé teszi minden rácspontban reprodukálni 256 színátmenetek - 16 * 16 = 256, ami pontosan megegyezik a normál számú színárnyalat egy képpont a számítógépen.
