Kiszámítása meleg vízzel padló - hogyan kell kiszámítani a víz meleg padló függetlenül

Melyek a szükséges elemek elrendezése a rendszer?

Mielőtt elkezdené tervezése építése, meg kell foglalkozni, hogy milyen összetevőket tartalmaz:

• kazán.
• Gyűjtő és egy speciális szekrény érte.
• Hydro és hőszigetelés.
• Csövek.
• Szerelvények.
• Szivattyúzás és keverőegység.
• Megerősített esztrich.

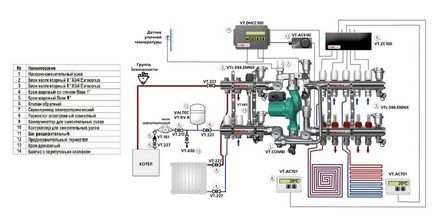

Alkatrészek alapfelszereltséggel meleg víz emeleti

Milyen tényezőket kell figyelembe venni?

Ahhoz, hogy a padlófűtés projekt működik, szükség van annak kiszámításához alapján néhány ajánlást a szakemberek:

1. Először meg kell számítani a teljes fűtési területen. Ez fogja meghatározni, hány áramkört lesz a rendszerben. Ebben az esetben vegye figyelembe, hogy egyetlen áramkör felmelegedni 40 m2. A hossza nem haladhatja meg a 100 m.
2. A csövek közti távolság, bár néhány útburkoló projekt választott (csiga, kígyó vagy egyéb) nem haladhatja meg a 30 cm-t.
3. Minden kört kell csatlakoztatni egy külön kiürítési gyűjtők.
4. Arra is szükség van, hogy vegye figyelembe az elrendezés minden telephelyén, a ház, az építési a külső falak.
5. Fontos méretét és típusát telepítve a szobák ablakai. Ezen múlik a számítás a tervezési kapacitás.

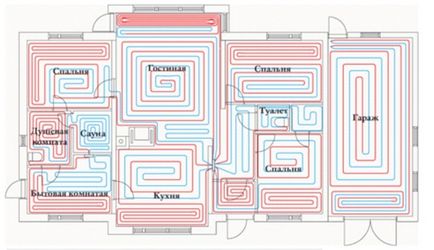

Terv szóló csövek a házban

Ezen kívül szükség van, hogy vegye figyelembe az alábbi paraméterekkel:

• A hőmérsékleti viszonyok az éghajlati zónában, ahol lakik, valamint a termikus viszonyokat belsejében minden szobában.
• Annak szükségességét, hogy ellenőrizzék a hőmérséklet minden szobában külön-külön.
• Típusú padló.
• Elhelyezkedés gyűjtők és a hőforrás.
• páratartalom a helyiségben.
• A jelenléte gépi lélegeztetés otthon.
• A jelenléte más hőforrás.
• Terület struktúrák szerepét betölteni a kerítésen, és hőleadás.
• szivattyú.

Továbbá, a design padlófűtés függ, hogy milyen szigetelőanyag használata, valamint, hogy mi lesz a magassága az esztrich és az anyag a termelés.

telepítés szabályai

Kiszámítása padlófűtés kell végezni, valamint, a következő néhány tervezési szabályokat telepítés:

1. Kollektor- jobb fix az a szoba közepén.
2. Ha a szobában van egy magas páratartalom, a lépésben a csövek közötti jobb csökkentése akár 15 cm.
3. Ha a projekt már fel több mint egy gyűjtő, akkor kell telepíteni további kiegyensúlyozó szelepek.
4. A tartályt össze kell egy minimális nyomás kisebb, mint 20 kPa.

Mi legyen a tökéletes meleg padló?

Tehát most már a lehetőséget, hogy fontolja meg a legoptimálisabb design padlófűtés:

• bázis magasság különbség nem haladhatja meg a 3 mm-t.
• A vastagság a szigetelő egy reflektáló réteg - 3 cm. Ez jobb, hogy egy polisztirol hab, amelynek a sűrűsége 35 kg / m3, és még.
• Beton esztrich magassága 4-10 cm, míg az tovább erősíti az erősítő háló. Ez tovább adja a lehetőséget, hogy újra elosztja a hőt megfelelően.

• Ennek alapján az optimális rendszer kapacitása vagy jobb a fém-műanyag csövek térhálósított polietilén. Azonban, azok átmérője 16-20 mm.
• Beton esztrich. amelyet tetejére öntjük a rendszer, tartalmaznia kell a forgács.

Fontos tudni, hogy nem tudja menteni a fűtés. Ellenkező esetben a rendszer teljesítménye csökkenhet.

Számának kiszámítása csövek

Projekt létrehozása az építési padlófűtésnél, akkor ki kell számítani a hossza a csővezeték. Meg kell tudni, hogy a fűtési zóna területe, amely meghatározott csőrendszer. A számítást kell zárni területek bútorok, háztartási gépek.

Például, van egy szoba 10 m2-es falak 2x5 m. Kiszámításához a méret a munkaterület, meg kell mérni a hossza az összes falak és vigye 30 cm-es (például, a távolság a faltól csövek).

Most tudjuk számítani a munkaterületet, a következő képlet segítségével:

S pom - f * (L1 + L2 + L3 + L4) = Drapp

S POM - a teljes terület a szoba;

f - francia a falakon;

L1, L2, L3, L4 - a hossza az egyes fal;

Drapp - munkaterületre.

Mivel ezek az értékek megegyeznek a munkaterületet a 5,8 m2. Ezután a projekt során figyelembe kell venni a padló alatti hőveszteség a szobában. Ezek típusától függenek, és méretét az ablakok, a szélességének és az anyag gyártási a falak, a mennyezet magassága. Minél nagyobb a veszteség, annál kevesebb lesz, hogy a lépés a csövek között. Például, ha a legalacsonyabb hőmérséklet a szabadban, télen is - 30 ° C-on, célszerű használni egy ilyen távolság menetei között a csövek: 10-12 cm Ha vannak további hőforrások, a pályán növelhető akár 15-20 cm ..

A szükséges számú csövek úgy számítjuk ki, egy másik képlet:

L - hossza a csövek padlófűtés (m);

Skom - fűtött térben terület (m2);

és - a távolság a tekercsek a cső (m);

Lzu - inverz hossza vagy tápvezetékeken (m);

LD - a hossza a persely cső fennmaradó fűtőkör (m).

Jellemzői a számítás a előremenő hőmérséklet

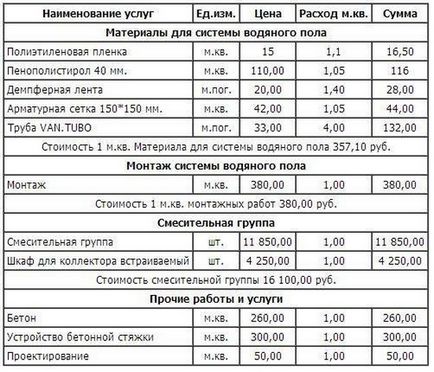

Becsüljük bemutatja a fő cikk a víz padlófűtés költségek

szintén saját képlet meghatározására ez a paraméter:

T - a végső hőmérséklet szükséges;

TR - hőmérséklet, amely rögzítve van a bejáratnál része a hurok;

TO - a kimeneti hőmérsékletét tartalmazza.

A leginkább optimális paraméterek hűtőfolyadék bemeneti hőmérsékletet és kimeneti áramkör van: 55/45, 50/40, 45/35 ° C
