Kiszámítása meleg víz emelet - számológép videokimenet

Nem akarom elrontani az akkumulátor kialakított belső tér a nappaliban? Sok lehetőség van a helyiségek fűtésére, közülük az egyik a meleg víz pol.No, hogy megfeleljen a nevét, gondos számítás - meg fogja érteni, hogyan valósítható meg.

1 erőszámításhoz meleg padló víz - különösen a technológia

A meleg víz emeleti valóban szerepet játszhatnak a primer hűtőközeg és fűti a szobát. És csinálni még hatékonyabban hagyományos radiátorok - abban az esetben, padlófűtés melegíti a levegőt, míg a radiátorok ad okot konvekciós áramok, ezért a hőmérséklet különböző sarkaiban a szoba különböző lehet. Előnyei között meg padlófűtés mellett egységes meleglevegős vonatkozik nincs levegő szárazra, ami szükségszerűen előfordulnak a konvektor radiátorok.

És mégis, cserélje ki az akkumulátort teljesen a meleg padló nem kockáztatják sokat használja ezt a technológiát, mint egy kiegészítő. Mindenesetre, a felső határt az a közeg hőmérsékletét, amely végigfut a csövek, megfelelően a kerülete a padló, elérheti a szint nem magasabb, mint 50 ° C-on Ez a hőmérséklet nem mindig elegendő a nagyon hideg területeken, vagy ha a szobában rosszul szigetelt és meleg levegő távozik ablakok, falak és a mennyezet.

A meleg víz padló megfelelő előzetes számítások alapján - ez fél siker, de ez egy számológép hoz sok építők. Az a tény, hogy nem elég, hogy kiszámítja a cső hossza, amikor kizárólag a terület a szoba. A regeneráció a víz padlófűtés tisztában kell lenniük azzal, hogy megfelel a kötelező feltételek:

• Fűtés terület egy kör lehet kevesebb, mint 20 négyzetméter. A nagy szoba foglalt több áramkör. Például a teremben 60 négyzetméter. m kell határozni 3 áramkört.
• Csatlakozó egyes körökben jelentkezik külön elosztás.
• úthossz nem haladhatja meg a 60 m.
• A kontúr vonal nem helyezkedhet tovább, mint 30 cm-re egymástól.

Kalkulátor padlófűtés

Határozza meg a méreteket a padló.

2 kalkulátor víz padlófűtés - élénk példa

Tény, hogy a legmegbízhatóbb számológép ebben a folyamatban - egy egyértelmű számítás a víz padlófűtés. Az a tény, hogy a terület, hogy meleg, nem mindig felel meg a területet a szobából. Tehát, loop cső fogja megállapítani alatt nehéz bútorok.

Ha kíváncsi, hogyan kell kiszámítani a meleg víz emeleti, raktárból a grafikonon papírt. Egy lapon jelölések felhívni az alaprajzon megfelel a kényelmes léptékezni például egy négyzetméter egyenlő ½. Papíron, megjelölheti területek bútorok, és körvonalazzák vázlatrajznál.

Kétféleképpen tojó csövek a hűtőfolyadék: kígyó és spirál. Az első esetben ez sokkal könnyebb lesz tervezni az elrendezés csövek, de ne feledje, hogy az eredményes egy ilyen rendszer lehet megkérdőjelezni. Az a tény, hogy a hőátadó közeg ad a hőmérséklet, amint mozog a kontúr mentén. Mert mentén található a helyiségek, a legközelebb a tetején a hurok mindig felmelegedni jobb, mint a távolabbi. Ebben az esetben, akkor feltétlenül figyelembe, amit a szoba kisebb lesz kihasználva területeken.

Spirál nehéz tervezni, de hatékonysága sokkal magasabb. A cső ütögetésével van vezetve közvetlenül az a szoba közepén, és onnan széttartóan a kerülete mentén. Spirál is előnyösebb, ha a csövek nagy hajlítási sugár. By the way, ezek sokkal olcsóbbak, mint a rugalmasabb lehetőségeket.

Az egyenletes felmelegedést függ a távolság a szintvonalak. Minél nagyobb a cső átmérője, annál nagyobb a területe melegszik, de kevés használ csövek nagyobb átmérőjű, mint a 16 mm-es. Ebben az esetben, mindkét oldalán egy sor 10 cm felmelegedés felületre. A nagyobb az átmérő, annál nagyobb a vastagsága a padló meg kell csinálni.

Az ábrán, akkor könnyen kiszámítható a cső hossza szorozva az léptékét. Mindenesetre, a kapott érték biztos, hogy újabb 2 méter - a tapasztalatok szerint gyakran nem elég, hogy vezesse a teljesen integrált áramkör.

3 Válassza ki a cső - hatékonyan vagy gazdaságilag?

Amellett, hogy a cső átmérője, fontos figyelembe venni az anyag, amelyből készült. Nézzük a legnépszerűbb lehetőségek: réz, fém és műanyag, polipropilén és térhálósított polietilén.

• Réz csövek - a legjobb választás padlófűtés, de velük dolgozni csak szakemberek, akik rendelkeznek a szükséges eszközök és ismeretek. Copper - nagyon tartós anyag, amely a legmagasabb hővezető fémek között áll rendelkezésre. Továbbá, a réz csövek az optimális hajlítási sugár. A jelentős és nagyrészt egyetlen hátránya ennek a lehetőségnek megfizethetetlenül magas árat kell fizetni az anyagi és szakmai szolgáltatások.
• Csövek fém - ez az anyag leggyakrabban használt padló alatti elrendezése. Valóban, egy ilyen rendszer lenne elég magas hatásfok, akkor évekig, és nem „eszik” a teljes költségvetés meghatározott javításra. A hajlítási sugár lehetővé teszi, hogy feküdt még lezárja a csövet egy nagyobb átmérőjű.

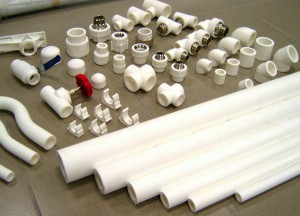

• Polipropilén anyagok - használt többé réz, hanem azért, mert túl sok hajlítási sugár. Így, ha a cső átmérője körülbelül 20 mm, a vonal hurok lesz található nem közelebb, mint 30 cm távolságra. Mit, hogy felmelegedjen, mint láttuk, nem elég. Ki a helyzet kétféleképpen: megnyitva az utat egy spirál vagy speciális sarokösszekötős. De a több vegyületet a hurok, annál nagyobb a valószínűsége a folyadék szivárgását a rendszerből.

• A csövek készült térhálós polietilén kellően jó minőségű. Nagy hővezető, hosszú élettartam - mi kell még? És az szükséges, hogy a cső ne hajoljon, hogy abban az esetben, térhálós polietilén egy jelentős hátránya. Csináld meg lehet, rögzítő csövek gyakran, de ez növeli az mennyi időt töltött a padlón bélés.

4 Going vásárlás - mi mást vásárolni stroymagazine?

Természetesen a számításokat kell figyelembe venni, és további anyagokat, ami most lesz szó. Ezek nélkül a rendszer sokat veszít a hatékonyságot. Ez a hőt a csövek teljesen felfelé irányul, fűtés a helyiség levegőjét, azt el kell szigetelni érintkezik a hideg alatti tér a cső. Ehhez rengeteg hőszigetelő anyagok. Extrudált polisztirol - ez a legjobb megoldás ebben az esetben. A szokásos hab különbözik a tartósság és a monolit szerkezet. Ezen túlmenően, a telepítés néhány percet vesz igénybe.

A tetején egy melegítő elhelyezett vízszigetelés - elég lesz a szokásos polielitenovoy film. A falak mentén ne felejtsük el, hogy feküdt egy csillapító szalagot. Ez egy kötelező vásárlás, ha el akarjuk kerülni, repedés a padlón.

Ne felejtsük el, hogy a hő, akkor kitágul. Csillapító szalagot semlegesítse belső nyomás alatt bekövetkező expanzió.

A szerelvényekre és a kész erősítő háló - az alapja a rögzítő csövek és beton esztrich. A legegyszerűbb módja annak, hogy vásárolni kész terveket. Rögzítők rögzítésére csövek - egy másik kötelező eleme. A könnyebb hajlítani a csövet, annál nagyobb szükség van, hogy vásárolni kapocs.

Elosztó kollektor - olyan eszköz, amely osztja a hűtőfolyadék kontúrjai mentén. Ha miatt a nagy kerületi kontúr is osztott több részre a tartályban legyen áramlat szabályozók. Az a tény, hogy etetés a felmelegített folyadék egyenlő mennyiségben csöveken keresztül a különböző hosszúságú kevésbé hosszú lesz melegítjük erősebben az áramkör nagyobb hosszúságú. Előfordul, hogy a víz nem tud átjutni a hosszú csővezeték mert az erős ellenállás. Szabályozók a tározó lehetővé gazdaságosan és hatékonyan osztja ki a hőhordozó közeg.

Mixer - olyan eszköz, amely nélkül nem lehet csinálni a lakások, ahol amellett, hogy a padlófűtés van jelen, és a hagyományos vízmelegítő rendszert. Mint már említettük, a csövekben a padló alatt melegítési hőmérséklet nem emelkedhet 50 ° C feletti, a fűtőtest túl kicsi. Ezért, a víz szállított a radiátorok magasabb hőmérsékleten, de hígítjuk egy keverőben a kívánt hőmérsékleten és széttartóan a meleg padlót.
