Ki- és beszerelése személygépkocsi gumiabroncsok - studopediya
Megismerkedjenek kerékszerelő, hogy megtanulják, hogyan kell elvégezni összeszerelése és szétszerelése a gumiabroncs, a gumiabroncs szivattyú.
2.1. Előnézet a gumiabroncs-váltó eszköz 850.
2.2. Ismerje meg a használat szabályainak, és hogyan működik kerékszerelő 850.
2.3. Az üzembe helyezést, bontás, szivattyúzás gumiabroncs és kerék elválasztása a lemezt.
2.4. Jelentést állít össze a munkát.
2.5. Készítsünk választ teszt kérdéseire.
3. A berendezések és eszközök
3.1. A gumiabroncs állvány 850.
4. Általános rendelkezések
4.1. Általános biztonsági követelmények
Hogy csak képzett személyzet kerékszerelő. Működési meg a biztonsági követelményeknek kalauz egy komplett kerékszerelő. Abban az esetben, kár vagy veszteség ez a dokumentum utal a cég-gyártó azzal a kéréssel, hogy küldjön egy további példányt az utasítás.
Ne távolítsa el az állványról, vagy módosítsa a telepített biztonsági berendezések. Ellenkező esetben a gyártói garancia azonnal érvényét veszti. Bármilyen utólagos felszerelés vagy változás a stand tervezés, töltött előzetes beleegyezése nélkül, a gyártó teljesen szabad őt felelősséget a lehetséges következményeket.
4.2. A készülék és a műszaki jellemzőit az állvány
Készülék (ábra. 1) és a műszaki (táblázat. 1) A gumiabroncs állni 850 alábbiakban ismertetjük.
Műszaki jellemzők a kerékszerelő 850
Ábra. 1. A gumiabroncs állvány 850:
1 - lapát szerkezetet; 2 - támfal
gumi; 3 - a penge extraktorba;
4 - felszerelése a légvezetéket;
5 - oszlop eltávolító; 6 - szorító mechanizmust; 7 - Rod; 8 - a kart
forgatható; 9 - Head eltávolító;
10 - állkapocs tokmány; 11 - táblázat
forgatható; 12 - pedál
forgó asztalra; 13 - Clamp pedál; 14 - pedál
4.3. működésének ellenőrzése
A pedál 11 (ábra. 2), a forgóasztal 12 óramutató járásával megegyező irányban. Amikor felemeli pedál forgóasztal kell forognia óramutató járásával ellentétes irányban. Ha a forgásirányt a lemezjátszó nem áll összhangban a leírás, meg kell cserélni a dugót egy háromfázisú, két fázis. Amikor a pedál 14 préseljük nyitható kés elszívó 3. elengedi a pedál penge elszívó vissza kell térnie eredeti helyzetébe. A pedál 13 megnyitandó szorítópofák 10. megnyomása

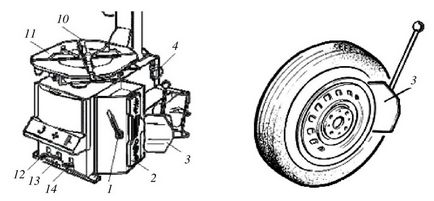

Ábra. 2. A gumiabroncs állvány 850
bütykök pedálok kell zárni.
4.4. Az, hogy a teljesítmény
A munka az állványra, hogy végezze el az alábbi műveleteket:
- gumiabroncs elválasztás a lemez;
A munka megkezdése előtt lévő levegő az abroncs, és távolítsa el a meghajtó a súlyokat.
Kapcsolja ki a gumiabroncsot a lemezt le kell tenni nagyon óvatosan (3.).
Ábra. 3. szétválasztása keréktárcsa
Megnyomja a pedált és extrakciós vezet a gyors és súlyos mozgását a préselő penge, így egy sugara a szorítóhatás fennáll annak a veszélye.
Ügyeljen arra, hogy a levegő a gumik csökken.
A szorító pofák a lemezjátszó teljesen ki kell zárni.
A sérülések elkerülése érdekében ne érintse meg a gumiabroncs idején az elválasztás fórumon. Állítsa kerék gumiütköző 2 (ábra. 4) az állvány oldalfalak.
Nagyítás lenyomócsavarok penge, hogy az oldalán a gumiabroncs a parttól 1 cm-re a pereme a lemezt. Ügyeljünk arra, hogy a penge pihent a gumiabroncs helyett a lemezen. Megnyomásával pedál 14. működtesse a kényszerítve penge és az Xpress fórumon peremülést lemezt. Amikor izolálása gyöngy kiadás pedált. Lassan forgassa a kereket, és ismételje meg a folyamatot, amíg teljesen szét köpenyperemelemek a lemezen mindkét oldalán a kerék.
4.5. szétszerelés gumik
Távolítsuk el a kiegyensúlyozó súlyok Győződjön meg arról, hogy a levegő leereszteni a gumikat. Tegyünk egy csepp egy speciális paszta. Ennek hiányában a paszta gyöngy súlyosan megsérült. Helyezzük a kerék a forgótányér közepére. A sérülések elkerülése érdekében próbáljuk meg a keze, nem a kerék.
4.5.1. Biztosítása meghajtó kívül
Megnyomja a pedált 13 (ábra. 1) a középső pozícióban, a helyzet a bütykös 10. A négy szorító bevágás a bázis a 11 forgóasztalt körülbelül megfelel az átmérője a kerekek vannak jelölve a dián cam. Helyezze a kereket a lemezjátszót és nyomja a lemezt le kézzel. Nyomja meg a pedált egészen 13-ig, hogy biztosítsa a kereket.
4.5.2. Biztosítása a lemez belsejében
Helyezzük a befogó pofák 10 a kívánt helyzetben, hogy győződjön meg arról, hogy mind a négy bütyök teljesen zárt. Helyezze a kereket a befogó pofák, és nyomja a pedált 13, hogy nyissa ki a pofákat, erősen a gumiabroncs rögzítésére. Győződjön meg arról, hogy a kerék biztonságosan rögzítve van a lemezjátszó állkapcsát. Ha mozgatja a elforduló karral, győződjön meg róla, hogy a keze alá nem kereket. 7. Engedje le a bárban, amíg eltávolító fej közelebb oldalán pereme a lemezt. Használja kar bilincs mechanizmus 6 lezárni a fejét. Így eltávolító fej felemelkedik automatikusan 2 mm-re a kerékpánt kontúrvonalának lemezt.

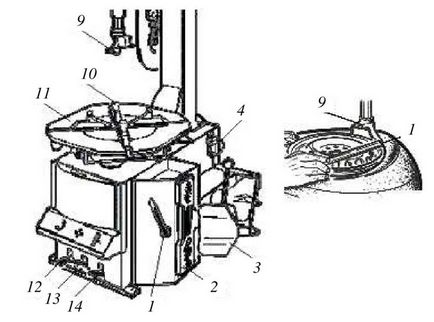

Ábra. 4. Az abroncs állni 850 ábra. 5. Tire szétszerelése
Révén az állítócsavar a bal oldali elforduló kar húzza a fej körülbelül 2 mm-re a perem oldalán a lemez.
A rögzítő Az 1 penge, amely be kell helyezni az elülső vége a fej 9 és kiszerelés alatt a felső perem, a fent megadott felső perem rögzítőfej (ábra. 6.).
Amikor szétszerelése a gumiabroncs kamrába (ábra. 5), hogy ne sérüljenek a szelepkamra kell lennie körülbelül 10 cm-re jobbra a fej a kiszerelése. Tartsa a gumiabroncs kar ebben a helyzetben, forgassa a lemezjátszó 11 óramutató járásával megegyező irányba nyomja a pedált 12-ig a fedél választja el teljesen a lemezen.
Kéz és más testrészeket kell tartani egy forgó asztal, amennyire csak lehetséges, mivel fennáll annak a veszélye, beszorulás. Handverzierung, láncok, karkötők, túl széles ruhák nem megengedett, ha használja az állványt, mivel ezek potenciális veszélyforrást az üzemeltető számára.
Ha a gumiabroncs van egy kamera, akkor el kell távolítani, mielőtt eltávolítását a másik oldalán a kerék.
A robbanásveszély elkerülése érdekében gumiabroncs a kerék a szivattyú, meg kell, hogy megbizonyosodjon arról, jó állapotú gumik és kerekek a telepítés előtt.
1. Győződjön meg róla, nincs sérülés zsinór gumik. Hibák amelyek a telepítést tilos.
2. Győződjön meg róla, hogy nincsenek fogak vagy deformációk peremén a lemezt. Belső mikrorepedések nehéz lehet felismerni a szabad szemmel, ezért különös figyelmet fordítanak a horpadás, különösen, ha a lemez anyaga ötvözet.

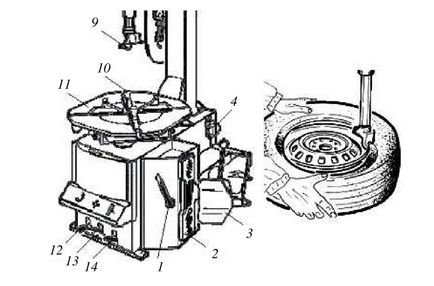

Ábra. 6. állvány ábra. 7. Installation Bus
3. Ellenőrizze, hogy a méret a köpenyperemelemek pontosan egybeesik a méret a felni. Ha nem tudja mérni a átmérőjét szerelés gumiabroncs nem lehet végezni.
4. A peremek a felni és a gumiabroncs peremének kell kenni egy speciális paszta. Ez segít megelőzni a károkat, és megkönnyíti a telepítést. Kéz és más testrészeket kell tartani egy forgó asztal, amennyire csak lehetséges, mivel fennáll annak a veszélye, beszorulás.
5. Telepítse a bontás fejét a felnin, pontban leírt „lebontása gumiabroncs.” Töltsük az alsó széle a gumiabroncsot a bontás fej (ábra. 7). Vegye ki a bontási fejét oldalra, a kamra utántöltő szelep lyuk a perem és helyezze a kamrából a felnire adatfolyam. Ha a tömlő nélküli gumiabroncs, a telepítés kell kezdeni a szelep beállított 180 ° -kal a rögzítő fejét.
6. nyomja a pedált 12 (ábra. 1), forgassa a forgótányér óramutató járásával megegyező irányban. Forgatáskor menekülő tartsa az abroncs szélén a patak a felni.
7. Ha a gumiabroncs kamera, meg kell telepíteni.
8. A ugyanabban a sorrendben, rögzítse a felső perem. Az összeszerelés és szétszerelés feldolgozza a lemezjátszó mindig forog az óramutató járásával megegyező irányban. Balra forgatás csak akkor van szükség annak érdekében, hogy helyesbítse a műveletet.
4.7. szivattyúzás gumiabroncsok
Kényeztesse rendkívül körültekintően ezt a műveletet. Mivel a stand tervezés nem biztosít védő mechanizmus esetén a gumiabroncs robbanás, szigorúan tartsa be a szabályokat ebben a szakaszban a kézikönyv.
1. Tartsa kezét és egyéb testrészeit, távol a gumiabroncs, mivel a törött abroncs súlyos sérülést okozhat, és akár halált is okozhat az üzemeltető vagy az a személy, aki a következő.
2. A szivattyúzási szakaszokban ellenőrzésével légnyomás Minden fogadás után.
3. Ellenőrizze a integritását a gumiabroncs szivattyúzás előtt.
4. Ellenőrizze, hogy a felni lemez mérete megegyezik a mérete a gyöngy a gumiabroncs.
4.8. Tilos a légvezetéket a gumiabroncsok
Gumiabroncs (. 8. ábra), hogy a levegő vonal a következő sorrendben:
1. Csatlakoztassa a légvezetéket felszerelése a gumiabroncs szelep.

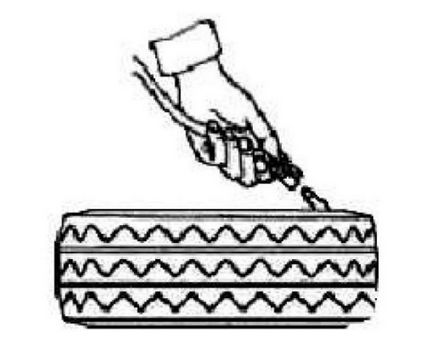

Ábra. 8. A szivattyúzási gumiabroncsok
2. Ismét ellenőrizze, hogy a átmérőjű köpenyperemelemek és a perem lemez ugyanaz.
3. Győződjön meg arról, hogy a lemez pereme és a gumiabroncs gyöngy megfelelően kent paszta. Add a massza, ha szükséges.
4. A szivattyúzási ráfordítás több lépésben, minden alkalommal ellenőrzi a nyomást.
5. megjegyzi, hogy a regisztrációs jelentés
5.1. A jelentés tükrözi: a neve a laboratóriumi munka, cél, célok, eszközök.
5.2. Röviden írja le a készüléket, és működését a kerékszerelő 850.
5.3. Teljesíti az előírt műveletek alfejezetek 4,1-4,8.
5.4. Készítsünk választ teszt kérdéseire.
6. teszt kérdések
1. Ismertesse az eszköz kerékszerelő.
2. Melyek az általános biztonsági követelmények végrehajtásának ezt a munkát?
3. Milyen a művelet az állvány?
4. Milyen a különbség a keréktárcsa?
5. Ismertesse szekvencia be- és kiszerelés a gumiabroncsot.
6. Mi a munkafolyamat szivattyúzására gumik?
3 Roitman BA szolgáltatás gépjármű műszer világítás és riasztó rendszerek [Text] / B. A. Roytman. - M. Transport, 1979. - 32 o.
5 Rumyantsev, SI karbantartása és javítása gépjárművek [Text] / SI Rumyantsev, AF Sinelnikov, Yu L. Stoll. - M. Gépészmérnöki 1989 - 272 p.
