Keretformátumokat, bélyegek és sablonok AutoCAD

Formátumok lap rajzok meg kell felelnie GOST 2,301-68. A méret bármelyikének a rajz méretei határozzák meg a külső keret. A táblázatban a megjelölés és méreteit szabvány lemez formátumok AutoCAD, úgynevezett AutoCAD keret sablonok (Autocad).

Formátumok AutoCAD

Hogyan készítsünk egy keret az AutoCAD

Számos módja van a keretrendszer létrehozása AutoCAD:

1) rajzoljon keretet AutoCAD és lepecsételt megfelelően a méreteit a kívánt méret a lap AutoCAD parancs használatával „cut”, vagy a „vonallánc”.

Megjegyzés:

A leggyorsabb módja annak, hogy állítson össze egy keretet AutoCAD és meghalni - segítségével a dinamikus input. megadásával az irányt a szegmens és állítsa be a hosszát. Célszerű, hogy csatlakoztassa a „Ortho” módban.

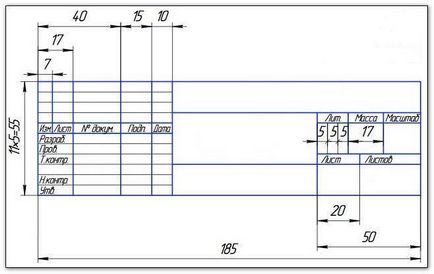

Keretek AutoCAD rajzok

2) Helyezze a bélyeg és egy keret a rajz AutoCAD modul ASAP (a leggyorsabb).

4) Miután végzett, vagy töltse le a bélyeget és keretek különböző papírméretek AutoCAD, majd tőlük, hogy saját blokk-könyvtár.

Mivel az AutoCAD keret és bélyegző segítségével ASAP modul?

Tekintsük a leggyorsabb módja annak, hogy hozzon létre egy bélyeg és keretet AutoCAD. Ehhez használja a modul ASAP.

A lapon van ASAP Panel „formátumok”, amelyet meg kell megfelelően kiválasztott, kattintson a „Format”.

Stamp és a keret az AutoCAD segítségével ASAP modul

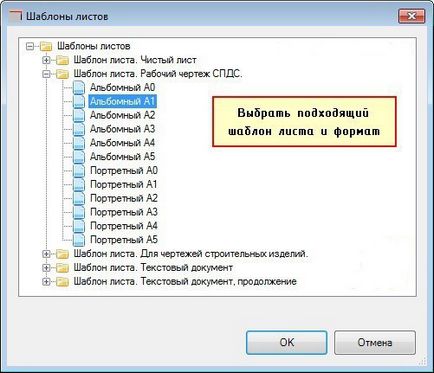

Továbbá, minden intuitív. A „lap sablonok” párbeszédablak, amelyben kiválaszthatja a kívánt lapméret AutoCAD, például keret a1 AutoCAD. Ezután meg kell adnia a beszúrási pontot az objektum. Miután a végrehajtott intézkedések grafikus space frame a1 megjelenik az AutoCAD.

Sablonok lapok AutoCAD

Így az ASAP modul szó két kattintás, hogy hozzon létre egy bélyeget és egy keret AutoCAD kívánt méret szerint GOST, változtassa meg a lap formátumát AutoCAD, rajzoljon egy rajz egy lapon, és hogy a projekt nyomtatni.

AutoCAD rajz sablon

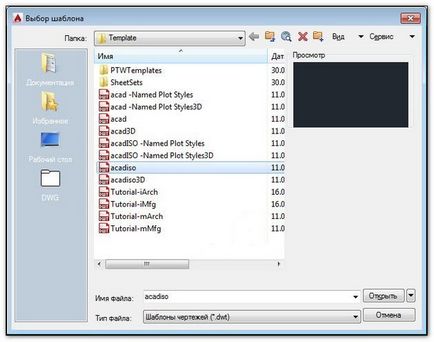

Bizonyára mindannyian észrevették, hogy a programban, ha létrehoz egy új fájlt, azaz amikor az akció menü - „Új” - „Rajz ...” megnyitja a fájl kiválasztó ablak (ábra ..). Ez a sablon mappa tartalmazza az úgynevezett AutoCAD sablonokat.

A sablon jelentette rajz fájl, amely szövegbeviteli beállítások stílusok, méretek, asztalok, többszörös, valamint rétegeket, és nem utolsósorban, a mértékegységeket. Arra is lehetőség van, hogy előkészítse a keret sablonokat AutoCAD és természetesen létrehozott lapokat. És az AutoCAD sablonok a fájl kiterjesztését * .dwt.

Így például, hogy hozzon létre rajzok, ahol a felhasznált egységek brit - hüvelyk használja acad.dwt fájlok acadlt.dwt. Ha a rajz kell elvégezni metrikus egységekben - milliméter, felhasználása vagy acadiso.dwt acadltiso.dwt sablonokat.

A mi esetünkben fogjuk használni acadiso.dwt sablon - beállítás a fájl teljes mértékben alkalmas a megvalósítása a projektek.

A legtöbb cég AutoCAD szabványos minták, amelyek megfelelnek a vállalati szabványok. Gyakran különböző rajzsablonfájlok, igényeitől függően a projekt vagy ügyfél.

Így a saját Rajzsablonok

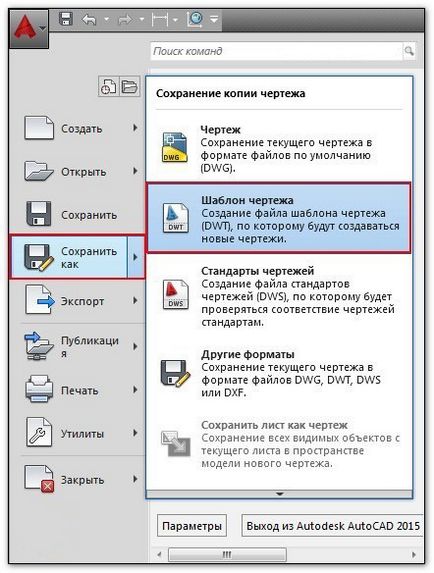

Bármilyen rajz (.dwg formátumban *) lehet megtakarítani, mint a rajz minta (formátum * .dwt). Azt is megnyit egy létező rajzsablon fájlt, szerkesztheti, majd mentse el újból, például egy másik név alatt. Ehhez a Fájl - Mentés másként - az AutoCAD Rajzsablonfájlok.

Mielőtt azonban menti a sablont, akkor létre kell hozni. Így az algoritmus egy sablon létrehozása AutoCAD a következő:

1. Létrehozása és testreszabása a szöveg stílusát és méretét, összhangban GOST.
2. Létrehozása és testre stílus táblázatok és többszörös.
3. Készítsen fő réteget, kérje meg őket a név, szín, stb beállítások.
4. Létrehozása és konfigurálása listákat összhangban szabványos (A3, A4, stb.)
5. Helyezzük a lapot keret és töltött egy bélyeg.
6. Ha szükséges, készítsen / le a blokkokat, és hozd létre a saját könyvtárát.
7. Tedd további beállításokat és a kivitelezést saját belátása szerint.

Természetesen az internet lehet letölteni az AutoCAD sablonok, de sokkal ésszerűbb egyszer magad létrehozni összhangban saját működési követelményeket, és idővel, egyre több tapasztalat, módosítsa a beállításokat a végrehajtás különböző funkcionális zamyslov.Chto Nos, azt tanácsolom neked, konfigurálja AutoCAD sablonok lapok kívánt formátumra, kövesse az algoritmus ebben a cikkben bemutatott, és látni fogja, hogyan lehet növelni a sebességet a programot.
