1. Radiális görgős csapágyak egyik gyűrű eltávolíthatóan szerelt külön karimamentes - eltávolítható gyűrű és a gyűrű, beleértve a görgők. A jelenlétében a tengely mindkét csapágytámaszok Az ilyen típusú további támogatást igényelnek (támcsapágy), hogy rögzítse a tengely axiális irányban. Jelenlétében egy eltávolítható gyűrű alakú váll, hogy rögzítse a tengely mindkét irányban, hogy ez a tolóerő görgő, azaz galléros különböző irányokba.
2. A tű nélküli csapágyat gyűrűket (azaz egy sor tű) szerelt a nyak egy tengely, előre bevont műanyag bőségesen kenőanyagot. és aztán a ház. Amikor telepíti a tűgörgős csapágy nélküli belső gyűrűt az első külső gyűrű csomagolt műanyag kenőanyag tűvel szerelt abban, vezetünk be a szerelési hüvely átmérője 0,1-0,2 mm-rel kisebb, mint az átmérője a tengely, és azután egy tengelyvéggel ilyen módon, és az elcsúsztatható az hüvely a tengelyen.
3. A szerelt csapágyakat a tengelyre a réselt adapterburkolatra, van rögzítve az anya megszorítására. A mértéke meghúzási annak érdekében, hogy elkerüljék a zavarás a gördülőelemek miatt deformációja a belső gyűrű ellenőrizzük szabad elfordulását a külső gyűrű karját.
4. Egységes axiális csapágy összeszerelve a következőképpen: egy gyűrűt egy kisebb belső átmérőjű van szerelve a tengelyre, és egy nagy - a házba. A kétszeres támcsapágy spacer egy kisebb belső átmérőjű, a tengelyre szerelt, és az oldalán a gyűrű egy nagy belső átmérőjű - abban az esetben. Amikor telepíti a nyomócsapágy hézagot a külső átmérője a gyűrűk és a ház, hogy önbeálló csapágy kell 0,5-1 mm.
5. ferde hatásvonalú csapággyal egy kivehető külső gyűrű van szerelve külön: egy test - egy külső gyűrű, hogy a tengely - a belső gyűrűt a gördülő elemek és ketrecbe.
6. ferde hatásvonalú csapággyal céljából való felfogása axiális terhelések mindkét irányban, így pár egymás felé.
Axial talpcsapágyakat távolságok:
Megengedett határérték a rés (mm), amikor a tengely átmérője (mm)
Előretöltés csapágy jön létre, hogy megszüntesse a sugárirányú és tengelyegység ütések (például lemez), hogy javítsa a pontosság és a rezgés a következő módokon:
1. telepítése távtartó a kívánt vastagságú a belső (vagy külső) gyűrű két kúpcsapágyazás ezt követő összehúzódása a külső (vagy belső) eltűnéséhez gyűrűk lumen van kiképezve;
2. Az kettős kúpcsapágyazás amelyben egy pár érintkező gyűrűi között, valamint a másik pár gyűrű van egy rés, az ajánlatkérő a gyűrűk, amíg a eltűnése a rés;
3. telepítés között a külső és a belső gyűrű a két pár golyós perselyek vagy távtartókat a különböző magasságú és az azt követő gyűrű kontrakció a mintavételi rés;
4. megnyomásával a külső gyűrű a csapágy egy fix belső keresztül csavart vagy tányérrugók.
Nagysága preload a csapágyak követjük idő forgása ellenállás a tengely; pillanatban megtalálható, mint a termék a kifejtett erő a dinamométer csatolt a végén a kötél köré a tengely, a fele tengely átmérő.
Támasztóeszközök beállításával tengelyirányú hézag
A kiigazítás a tengelyirányú hézag (tengelyirányú „lejátszás”) radiális-axiális csapágyak szükséges a megfelelő működéshez, végezzük a következő módon:
1. vastagságának változtatásával távtartók vagy alátéteket között a fedél készlet hullámosító csapágy külső gyűrűje és a ház. A vastagsága a tömítés a csavar kupak nélkül tömítés beszerezni a szükséges „játék” a támaszok, mérhető mutatók, a felügyelet, a tengely végén vagy leszállt rá a részletekre. A próba vagy vezetéket mérjük közötti rés a fedél és a ház, ahol a kiválasztott sor alátétlemez vagy alátétlemezek a kívánt vastagságú. csavarokat lehet meghúzni, hogy teljes minta csapágyhézagokat, majd a kívánt vastagságú a spacer az összegével egyenlő a különbség a fedél és a ház és a kívánt csapágyhézagot. Shim is lehet a fedél és a csapágy külső gyűrűjét.
2. A mozgása a külső gyűrű a csapágy állítócsavart menetes egy fedelet keresztül egy közbenső mosó. Először is, amikor hajtogatott csavart az ellenanyát meghúzzuk a kudarc, majd hajtogatott a kívánt frakciót fordulattal függően a kívánt távolság és a menetemelkedés, és a dugót anyát.
3. mozgatásával a külső gyűrű a hordozó egy beállító csavarozott csavaranya a házba. Először anya megszabadult a stop, húzza meg a teljes, majd néhány adnak utat létrehozni a kívánt távolsággal a csapágy és a dugó.
4. mozgatásával a belső csapágygyűrű keresztül csavarokkal és anyával vagy alátéttel. Elérése után a kívánt rés a csapágy anya vagy csavar van immobilizálva deformálható alátétek.
5. A deformáció a csapágy belső gyűrű, amely egy kúpos lyuk, azáltal, hogy a tengely által anya kúp
Csapágyakat a csapágyak, majd az áramkör
A kiigazítás a tengelyirányú hézag axiális csapágyak előállított változó gyűrű a házban elhelyezett távtartók segítségével és egyéb fent ismertetett eljárások.

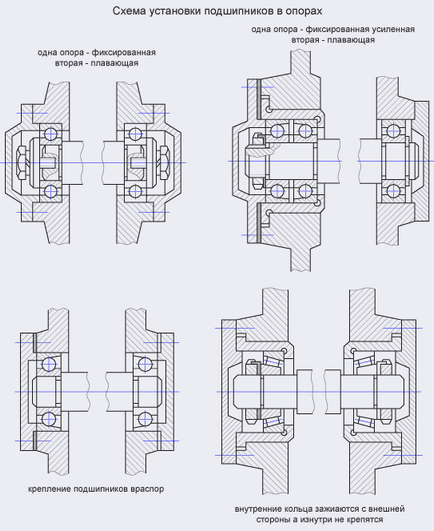

beállítás áramkör csapágybakpár.
1. Az egyik tartó rögzített axiális irányban, és a másik - lebegő. A tengelyirányú erő a tengely érzékelik csak egy fix támogatást. Lebegő támogatás rendszerint a sugárirányú terhelés. A rögzített támogatási csapágy belső gyűrű egyrészt felfekszik a tengely válla, másrészt van fogva anyát, egy osztott rugós gyűrű, a hüvely és az alátétet. A külső gyűrű egyrészt felütközik a ház váll vagy hüvely, valamint a másik sapka megnyomásakor, egy osztott rugós gyűrű és az anyát a külső menettel.
A jelentős axiális terhelés a tengelyen rögzített támaszon áll két radiális-axiális csapágyak. A lebegő támogatása a csapágy belső gyűrű van rögzítve, valamint egy rögzített csapágyat, és a külső gyűrű szabadon mozoghat tengelyirányban a burkolat vagy furat a pohárban.
Ez a rendszer lehetővé teszi bármilyen közötti távolság a csapágyak, hogy kompenzálja pontatlanságok a gyártás és összeszerelés a hossza a termikus nyúlás a tengely részeit. Alkalmazható jellemzően nagyobb távolságokon tartók közötti.
2. Rögzítés vraspor csapágyakat. A belső gyűrű mindkét csapágyak összeér a vállán a tengely, és másrészről nem fix. A külső gyűrűk vannak elrendezve a sima (vállak nélkül) furatok a ház, és csak a külső oldalon nyomódjanak sapka vagy anyát egy külső menettel. Közötti távolság támogatja, ha ez a rendszer korlátozott és általában kevesebb, mint 6-8 átmérőjű támogatja. Annak elkerülése érdekében, kiékelődési csapágyak melegítés során, és nyúlása tengely szerelés közben megfelelő távolságot kell biztosítani.
Axial hiányosságok kúpcsapágyazás
Az intervallum belső átmérőjű
Rögzítés egyike szerinti csapágy egy fix és lebegő mólók
Ne telepítse vraspor
Egy változata ennek a rendszernek az a szerkezet, ahol a belső gyűrűk vannak fogva a külső és a belső nem rögzített. A külső gyűrű felfekszik a belső oldalon a vállak pohár vagy héj, és a külső nincsenek rögzítve. Építés résszabáiyozás a belső gyűrű kiküszöböli a beszorulás veszélye a gördülő elemek akkor is, ha a tengelyek jelentős hosszúságú.
Mind a lábak, amikor a csapágyak szerelése vraspor axiális terhelések csak egy irányban. E rendszer szerint, meg minden kúpcsapágyazás és mélyhornyú golyóscsapágyak és görgőscsapágyak két bilincsek a külső és egy belső gyűrűt.
Legkaya30-8040-10050-12060-150Srednyaya és tyazhelaya50-11060-12070-140100-180
Előretöltés csapágy jön létre, hogy megszüntesse a sugárirányú és tengelyegység ütések (például lemez), hogy javítsa a pontosság és a rezgés a következő módokon:
1. telepítése távtartó a kívánt vastagságú a belső (vagy külső) gyűrű két kúpcsapágyazás ezt követő összehúzódása a külső (vagy belső) eltűnéséhez gyűrűk lumen van kiképezve;
2. Az kettős kúpcsapágyazás amelyben egy pár érintkező gyűrűi között, valamint a másik pár gyűrű van egy rés, az ajánlatkérő a gyűrűk, amíg a eltűnése a rés;
3. telepítés között a külső és a belső gyűrű a két pár golyós perselyek vagy távtartókat a különböző magasságú és az azt követő gyűrű kontrakció a mintavételi rés;
4. megnyomásával a külső gyűrű a csapágy egy fix belső keresztül csavart vagy tányérrugók.
Nagysága preload a csapágyak követjük idő forgása ellenállás a tengely; pillanatban megtalálható, mint a termék a kifejtett erő a dinamométer csatolt a végén a kötél köré a tengely, a fele tengely átmérő.
