Hogyan lehet ellenőrizni a tranzisztor multiméter

Az elektronika és elektrotechnika ez nagyon fontos nem csak a megfelelő összeállítás az áramkör, hanem utólagos ellenőrzésének hatékonyságát. Ellenőrizni lehet a készülék vagy annak egyes elemeit. Ennek köszönhetően gyakran felmerül a kérdés, hogyan kell ellenőrizni tranzisztor multiméter, anélkül, hogy elszakadna az áramkört. Vannak különböző módon, hogy az egyedileg alkalmazzák minden típusú elem. Megkezdése előtt az ilyen ellenőrzési és vizsgálati, ajánlott, hogy tanulmányozza a teljes szerkezetét és működését a tranzisztorok.

A főbb típusai a tranzisztorok

Két alaptípusa tranzisztorok - bipoláris és terepen. Az első esetben a kimeneti áram keletkezik közreműködésével hordozói két megjelölés (elektronok és lyukak) és a második esetben - csak az egyik. Határozzuk hiba mindegyikük segít folytonosságot tranzisztor multiméter.

Bipoláris tranzisztorok eredendően félvezetők. Ők vannak ellátva három terminál és két pn csomópontoknál. A működési elve az ilyen eszközök használatával jár pozitív és negatív töltések - az elektronok és lyukak. Kezelése az áramlatok segítségével végezzük dedikált vezérlő áramot. Ezek az eszközök széles körben használják az elektromos és elektronikus áramköröket.

Bipoláris tranzisztorok állnak a három rétegű félvezetők kétféle - "p-p-p 'és' n-p-n". További tervezési két p-n átmenetet. A vegyület félvezető rétegek külső terminálok keresztül a félvezető ohmos kapcsolatok. A középső réteg minősül olyan bázis, amely össze van kötve a megfelelő kimeneti. Két réteg szélein elhelyezkedő, szintén csatlakozik a terminálok - az emitter és kollektor. Elektromos sematikus megjelölésére használt kibocsátó nyíl jelzi az irányt a átfolyó áram a tranzisztor.

A különböző típusú tranzisztorok lyukak és elektronok - a fuvarozók a villamosenergia lehet saját funkciója. Több leggyakoribb p-p-p legjobb paraméterek és előírások. A vezető szerepe az ilyen eszközök által játszott elektronok végző alapfeladata karbantartását minden elektromos folyamatokat. Ezek körülbelül 2-3-szer nagyobb, mint a mobil lyukak, és ezért fokozott aktivitást. Minőségfejlesztési eszközök is bekövetkezhetnek az átmeneti területet a tározó, amely lényegesen nagyobb, mint a kibocsátó.

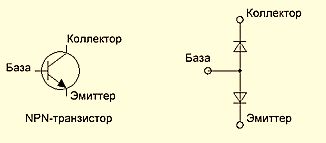

Minden bipoláris tranzisztor két p-n átmenetet. Ha egy csekket tranzisztor multiméter, ez lehetővé teszi, hogy ellenőrizze a hatékonyságát az eszközök vezérlésére értékeit az átmeneti ellenállások összekapcsolásával őket előre és hátra feszültséget. A normál működés a n-p-n eszközök a kollektor pozitív feszültséget kapcsolunk, az intézkedés alapján, amely megnyitja bázis csomópont. Bekövetkezése után a bázis áram, a kollektor áram jelenik meg. Ha az esemény az adatbázisban negatív feszültséget, a tranzisztor lezár, és az áram megszűnik.

Base átmenet a p-n-p-eszközök által megnyitott negatív feszültség a kollektor. Pozitív feszültséget ad lökést lezárására a tranzisztor. Minden szükséges kollektor kimeneti jellemzőket állíthatjuk elő fokozatosan változik az értékek áram és feszültség. Ez lehetővé teszi, hogy hatékonyan tesztelni egy bipoláris tranzisztor teszter.

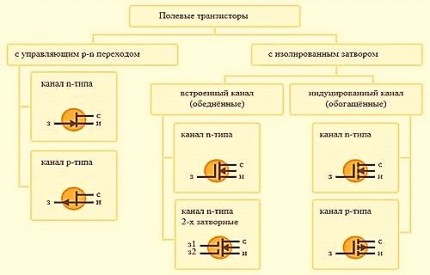

Elektronikus eszközök vannak, amelyek az összes folyamat által vezérelt elektromos mező merőleges a jelenlegi. Ezeket az eszközöket nevezzük mező vagy unipoláris tranzisztorok. A fő elemek három kapcsolatok - forrása, nyelője és kapuja. A design FET kiegészített vezető réteg, szerepét betöltő olyan csatorna, amelyen keresztül villamos áram folyik,.

Ezek az eszközök kerülnek bemutatásra változtatás „p” és „p” -csatorna típusát. Csatornák lehetnek elrendezve függőlegesen vagy vízszintesen, és azok konfigurációja az ömlesztett vagy közel felületre. Az utóbbi lehetőség van osztva inverziós tartalmazó rétegek dúsított és a szegényített. A csatornák kialakulását történik hatása alatt a külső elektromos mező. felszín alatti csatornákat a készülék olyan szerkezete van, amely magában foglal egy fém-szigetelő-félvezető, így hívják őket MIS tranzisztorok.

Ellenőrzés bipoláris tranzisztor multiméter

Bipoláris tranzisztor működőképességét lehet végezni egy digitális multiméterrel. Ez a készülék mért egyen- és váltakozó áram és feszültség, és az ellenállás. Megkezdése előtt a mérőeszköz kell megfelelően konfigurálva. Ez lehetővé teszi a hatékonyabb megoldani a problémát, hogyan kell ellenőrizni bipoláris tranzisztor multiméter nem vypaivaya.

Modern multiméterek lehet működtetni egy speciális módja a mérés, így a szervezet által képviselt dióda szimbólum. Amikor eldönti, hogyan kell ellenőrizni bipoláris tranzisztor teszter, akkor a készülék a félvezető teszt üzemmódban és az egység jelenik meg. Kapcsolódási pontok vannak kötve ugyanolyan módon, mint az ellenállás mérés üzemmódban. A huzal csatlakozik a fekete COM port, és végzett piros - hozam, mérési ellenállás, feszültség és frekvencia.

A régi dizájn multiméterek funkció vizsgálat diódák és tranzisztorok is hiányzik. Ilyen esetekben az összes művelet elvégzését egy ellenállás mérési módban beállított maximum. Mielőtt csatlakozott a mérő akkumulátort tölteni kell. Ezen felül, akkor ellenőrizni kell a használhatósági a próbát. összekapcsolt Erre a tippeket. Cini készülék és nullák, amelyek megjelennek a kijelzőn jelzi, az egészségügyi, a szonda.

Ellenőrzés bipoláris tranzisztor multiméter végezzük a következő sorrendben:

• Először is, meg kell, hogy megfelelően csatlakoztassa a multiméter és következtetései a tranzisztor. Ehhez meg kell határozni, hogy hol a bázis, kollektor és emitter. Annak megállapításához, a bázis, a fekete szonda van csatlakoztatva az első elektród, amely várhatóan tartják az alap. Egy másik szonda pirosra váltakozva kapcsolódik először a második, majd a harmadik elektród. A próbák vannak cserélve, amíg a készülék nem ismeri fel a feszültségesés. Aztán végül tesztelt bipoláris tranzisztor multiméter és meghatározza egy pár „bázis-emitter” vagy „bázis-kollektor.” Az elektródok az emitter és kollektor alkalmazásával határoztuk meg egy digitális multiméter. A legtöbb esetben az ellenállás és a feszültségesés az emitter csomópontjának magasabb, mint a kollektor.
• Meghatározása p-n átmenet „alap-gyűjtő”: piros szonda csatlakoztatva van a bázis, és a fekete - a kollektor. Egy ilyen kapcsolat dióda üzemmódban, és átadja a jelenlegi csak egy irányban.
• Meghatározása p-n átmenet „bázis-emitter”: a piros mérőzsinórt csatlakozik a bázis, és a fekete mérőzsinórt kell csatlakoztatni az emitter. Csakúgy, mint az előző esetben, ebben az összefüggésben folyik áram csak a közvetlen felvételét. Ezt támasztja alá az ellenőrző npn tranzisztor multiméter
• Meghatározása a p-n átmenet „emitter-kollektor”: ebben az esetben a használhatósági az átmeneti ellenállás ez a rész fog hajlamosak a végtelenig. Ezt jelzi a készülék jelenik meg a kijelzőn.
• Csatlakozó a mérő végezni minden pár csapokat a két irányban. Azaz, a p-n tranzisztor p-típusú ellenőrzött reverz kapcsolódás schupam. Ebben az esetben a fekete dugó csatlakozik az adatbázishoz. A mérés után az eredményeket összehasonlítjuk.
• Miután ellenőrizte pnp tranzisztor multiméter, teljesítménye a bipoláris tranzisztor megerősíti, amikor a mérést egy polaritású jelzi egy véges ellenállás mérő, és egy egységet kapunk fordított polaritással mérésekkel. Ezt a vizsgálatot nem igényel öntözés részei a teljes díjat.

Annyi próbálják megoldani a problémát, hogyan lehet ellenőrizni a tranzisztor használata nélkül mérő világítás és egyéb eszközök. Ez nem ajánlott, mert a nagy valószínűséggel az elem károsodhat.

Ellenőrizze FET teljesítmény

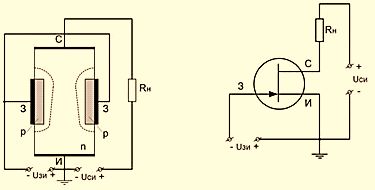

Tipikus FET áramkör látható az ábrán. Fő következtetések - kapu, a lefolyó és a forrás lehet elhelyezni különböző módon, attól függően, hogy a márka a tranzisztor. Ennek hiányában a címkézés, szükséges tisztázni a referencia vonatkozó adatokat egy adott modellt.

A fő probléma a javítási elektronikus berendezések térvezérlésű tranzisztorok, hogy ellenőrizze a tranzisztor nem vypaivaya multiméter. Jellemzően hiba FET érintett nagy teljesítmény, amelyeket a kapcsolóüzemű tápegységek. Ráadásul ezek a berendezések nagyon érzékenyek a statikus kisülés. Ezért, mielőtt döntenek a kérdés, hogy hogyan szólal meg a tranzisztor multiméter fedélzetén kell viselni egy különleges csuklópánt és olvassa el a biztonsági előírásokat az eljárás során.

Tesztelése egy multiméter feltételezi a tevékenységeket, abban az esetben a bipoláris tranzisztorok. Hibás térvezérlésű tranzisztor van egy végtelen nagy impedancia kapcsai között, függetlenül a vizsgálati feszültség azokra alkalmazott.

Ugyanakkor a döntés arról, hogyan cseng a tranzisztor multiméter a funkciók. Ha a pozitív multiméter szondát visszük a kapuhoz, és a negatív - a forrás, ebben az esetben, fogja terhelni a kapu kapacitás és a megnyitása az átmenet bekövetkezik. Amikor mérések között a lefolyó és a forrás, a készülék jelenlétét mutatja egy kis ellenállás. Néha, amikor nincs elektromos tapasztalat megtalálja azt a hibát, hogy nem mindig ez a helyzet. Ez fontos lehet, amikor ellenőrzi a vonalat tranzisztor multiméter. A teszt megkezdése előtt csatorna lefolyó-forrás ajánlott rövidre az összes a terminálok a FET mentesítés a csomópont kapacitás. Ezután az ellenállás növekszik, majd ismét újra lehet prozvanivat tranzisztorok multiméter. Ha ez az eljárás nem ad pozitív eredményt, akkor az elem nem működik.

A térvezérlésű tranzisztorok használt nagy teljesítményű pulzáló tápegységek, gyakran találkozásánál Drain-készletek belső diódák. Ezért ezen a csatornán, miközben ellenőrzi mutat a tulajdonságaik a hagyományos félvezető dióda. Ezért, hogy megszüntesse a hibát, mielőtt ellenőrizze a használhatósági tranzisztor multiméter, ellenőrizze a jelenlétét a belső dióda. Miután az első teszt multiméter mérőzsinórokon kell cserélni. Ezt követően, az egység jelenik meg, jelezve a végtelen ellenállást. Ha ez nem történik meg, a kudarc valószínűsége a FET. A készülékkel lehetséges nem csak ellenőrizni, hanem mérni a tranzisztor multiméter.

Hogyan lehet ellenőrizni alkatrész tranzisztor multiméter

Kompozit tranzisztor vagy Darlington tranzisztor egy olyan diagram, egyesíti a két vagy több bipoláris tranzisztorok. Ez jelentősen növeli a jelenlegi nyereség. Az ilyen tranzisztorok használják a rendszerekben való működésre tervezett nagy áramok, például a feszültség stabilizátorok vagy kimeneti szakaszában erősítők. Ezek szükségesek, ha azt szeretné, hogy biztosítsa a nagy bemeneti impedancia, azaz a komplex impedancia.

Általános következtetések az összetett tranzisztor ugyanazok, mint a bipoláris modell szerint. Ugyanígy van jelölve npn tranzisztor multiméter. Ebben az esetben használja a hasonló módszerrel ellenőrzi a szokásos bipoláris tranzisztor.
