Hogyan lehet csatlakozni egy nyomógombos kapcsoló
Elég gyakran az életben meg kell csatlakoztatni vagy megjavítani a kapcsolót.
Tekintsük egy gomb, hogy használják gyakrabban. Hajtja a kapcsolatot a legegyszerűbb, de vannak árnyalatok, amelyeket követni kell.
Meg kell emlékezni. hogy végzendő javítások a vezetékeket, húzza ki az összes szükséges (általában letiltja a gép nyílásába kapcsolótábla), valamint intézkedni annak érdekében, hogy senki még véletlenül sem szerepel. különösen akkor, ha a lemez az utcán vagy a lépcsőházban egy sokemeletes épületben.

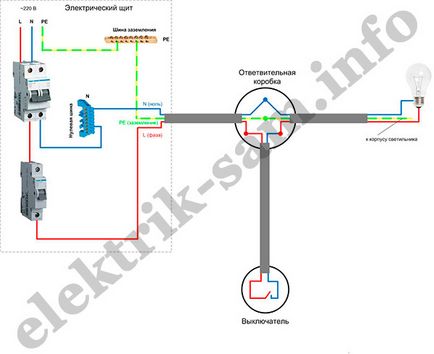

Vegyünk egy tipikus kapcsolási rajz egy nyomógombos kapcsoló.
A táplálás elosztódobozokhoz az elektromos panel három kábel. Fázis (L) - csoport, automata segítségével világításkapcsoló, nulla (N) - jellegzetesen nulla gumiabroncs földelő vezetéket (P E) - jellemzően a földre busz.
Szintén a kötődobozok jön két kábel: kétvezetékes és három vezetéket a kapcsoló a lámpa.
Semleges vezető egy kapcsoló tábla (kék) van csatlakoztatva a nullavezető a lámpa (kék), illetve, és a földelő vezetéket a lemezt (sárga - zöld) földelővezetővel, elérve, hogy a lámpaház (sárga - zöld).
Fázis az elektromos vezeték (piros) csatlakozik a drót megy, hogy a kapcsoló (piros). A kimenő a kapcsoló huzal (kék), a csatlakozódoboz van kötve egy fázis vezetéket a lámpa.
Így, a kapcsoló zár és nyit fázisban. napvilágra! Ez a kapcsolat lehetővé teszi, hogy végezzen biztonságos csereizzókat ha kikapcsolja a kapcsolót.
Annak érdekében, elektromos, élő huzal egy lámpa (piros) kell csatlakoztatni a központi érintkező aljzat izzók, minimalizálva a lehetőségét az emberi érintkezés a fázisvezető.

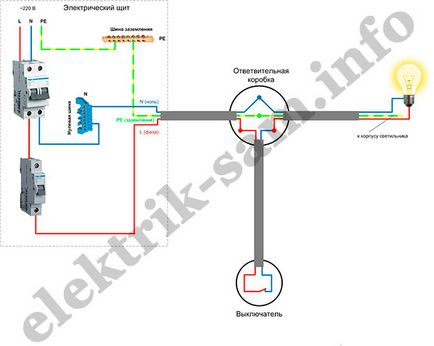

Nyomja meg a kapcsoló gomb (piros vezetéket le van zárva egy kék rozetta), akkor ezzel bezárul a kör, és szolgálja az elektromos fázis a lámpa, a lámpa kigyullad. Megnyomása az áramkört megszakítja, és a fény kialszik.
Megvizsgáltuk a legegyszerűbb világítás vezérlő rendszer az egy nyomógombos kapcsoló. Arról, hogy a lámpa vagy lámpák tartalmaznak egy csoport több helyen tárgyalja részletesen itt.
