Hogyan kell csatlakoztatni a fénycső

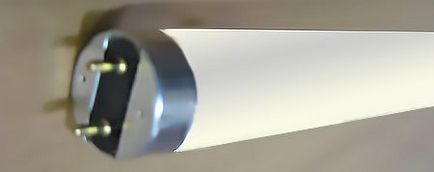

Glow fénycsövek vonatkozó mentesítés UV sugárzás eredő kitettség elektromos kisülés a higanygőz az izzót.

Ez a sugárzás láthatatlan az emberi szem; láthatóvá teszi a fényporréteg vonják be a belső felületén a lombikba.

Ahhoz, hogy hozzon létre egy elektromos kisülési egy fluoreszcens lámpa, amelynek igen nagy ellenállást, illetve szükség, mert egy nagyfeszültségű impulzust, ami után egy ellátási lánc, annak érdekében, hogy elkerüljék a kiégés szükséges, hogy tartalmazza áramkorlátozó ellenállás.

E cél elérése érdekében, egy különleges ballaszt (előtét), vagy egy úgynevezett ballaszt.

Jelenleg kétféle előtétek: Elektronikus előtétek - elektronikus előtét és EMPRA - az elektromágneses. Mindegyikük természetesen megvannak a maga előnyei és hátrányai használatban. Ez a cikk részletesen leírja az áramkör és a csatlakozások a fénycsövek EMPRA.

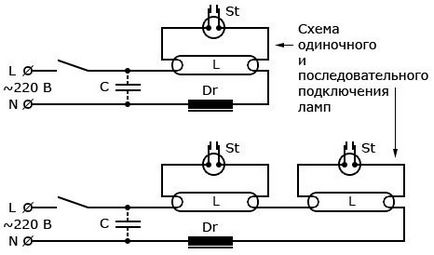

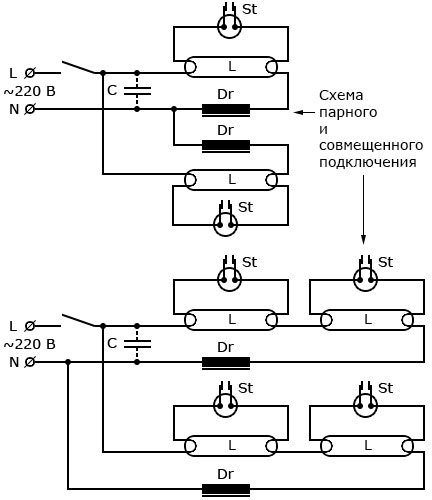

Kapcsolási rajzot fénycsövek

Emellett a fluoreszcens lámpa (L) tartalmaz egy megszakító. fojtó (Dr) és egy gyújtó (St). Choke - olyan eszköz, amely egy nagyfeszültségű impulzus gyújtás és áramkorlátozás (teljesítmény veszteség - sőt, ez a ballaszt), annak érdekében, hogy elkerüljék a kiégés spirálok.

A starter van kialakítva, mint egy gázkisülő lámpa egy vagy két mozgatható érintkezők lombikba, amely tartalmaz egy inert gázt, gyakran neon. Üzemi feszültség mindig alacsonyabb, mint az indító erő, de magasabb, mint a fluoreszkáló fények ragyogását feszültséget.

Leírás az áramkör. Ha feszültség van a tekercs a lámpán keresztül sorba vele egy fojtó benne, hogy eljutnak a starter kapcsolatok párhuzamosan. Ennek eredményeként, a előfordulása parázsfény történik az elektródák között a lezárás miatt az utolsó hajlatokat.

Lezárása az indítómotor érintkező, ahogy a áramkör megnöveli a kapocsfeszültsége a lámpa, amely melegítés annak higanygőz és spirálok. Analógia bekövetkezik, és lekapcsolás: hűtés kapcsolati vezet kiterjesztése.

Ez a nyitás okozza előfordulása nagyfeszültségű fojtó öntött - impulzus elegendő a lámpa gyújtást. Így, van egy kapcsoló, és a feszültséget az önindító nem elegendő előfordulása abban a kisülési elektródák és áramkörök.

A szaggatott vonal kapcsolat van rendelve egy C kondenzátort nem kötelező elem áramkörök és úgy tervezték, hogy csökkentse az interferenciát okozott lezárásáról starter kapcsolati indításkor.
