Hogyan csatlakoztassa a lámpa a kapcsoló áramkör 1, 2, 3, 4, 5 fények

Közös helyiségek villamosítás rendszer lehet osztani két részre - a tápegység a fogyasztók és olyan világítást.

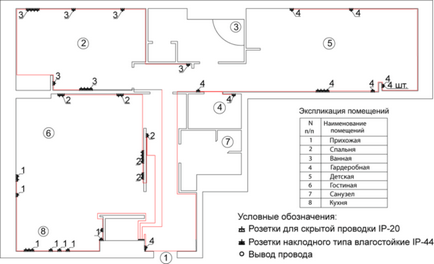

Az első esetben, minden egyszerű - az kapcsolótábla dob vezetékeket (ha szükséges, el van választva), az ágak, és a szállított egy kimenethez, amelyen keresztül a kapcsolatot a fogyasztók a hatalom.

Sami kivezető ugyanakkor a kapcsolat létrejötte után folyamatosan stressz alatt.

Abban az esetben a szervezet a világítás a szobában, ez nem olyan egyszerű, mert szükséges létrehozását ágak, amelyek egy esetleges áramszünet világító elemet - izzók.

Ezt a rendszert a biztosított kapcsoló (megszakító), melynek feladata a - ha szükséges megszakítani, és helyreállítsa a tápfeszültség áramkörét a fogyasztó számára.

A normális működését a világítás a szobában és a biztonság, vannak bizonyos világítási áramkörök csatlakozni kapcsolók segítségével a hálózatra.

Sőt, vannak olyan több fajta, amely lehetővé teszi, hogy megszervezi kapcsolatot izzók rajz alapján biztosított.

Például csak egyetlen megszakító vezérel több világítási Szobák és egymástól függetlenül.

Korábban használt kapcsolók vágva a vezetékeket. Azaz, a kapcsolótábla vezetékek rohant közvetlenül az izzó, majd a megfelelő helyen fázisú maghuzal volt vágva, és a rés állítottuk megszakító.

Ez a módszer meghajtására világítási elemek gyakorlatilag nem alkalmazzák, és a kétfajta tápegység lámpák némileg eltérő, de az elv alkalmazására.

Díszíteni a belső és külső retro izzó Edisons. az ilyen lámpák - ez nem csak kényelmet és meleget, hanem egy világos dekoráció minden ünnep.

Általános rendelkezések

Ezután úgy leggyakoribb áramkör táplálja a világító elemet a szobában.

Jellemzői a létesítmény egy ilyen ágak nagymértékben függ a lámpák száma a hozzájuk kapcsolódó, valamint azok kezelése révén megszakító.

De minden esetben létre ág tartalmazza:

• Kapcsoló (egy-, két-, három-kulcs);
• Lámpák patronok;
• Elosztódoboz;
• Vezetékek (két- és három-mag).

Egy kicsit a jellemzői a chopper működését.

Bármilyen kapcsolónak két terminál - a bemeneti és kimeneti (az utóbbi lehet több, mint egy).

Ebben az esetben mindketten tartoznak ugyanazon a vonalon, azaz, ha a terminál csatlakozik a bemeneti fázis, ez lesz az aljzatba.

Mozgatásával a legfontosabb, hogy egy bizonyos helyzetben, előállított megszakítására vagy összekötésére az érintkezők ilyen terminálok, és ezáltal hajtjuk zárását nyitott áramkört.

Mielőtt leírnánk módon kapcsolatba azonnal felidézni a munkahelyi biztonság.

Az áramütés elkerülése érdekében, a rács meg kell szakítani, és tegyen intézkedéseket, hogy megakadályozzák a véletlen tápegységet újbóli lezárását munkák.

Visszaállíthatja az ellátási kell csak miután a teljes lefektetése és csatlakoztatása minden alkotóeleme gallyak, és biztosítja a megbízható vezeték szigetelését kapcsolatokat.

Egy lámpa - egy kapcsoló

A legegyszerűbb rendszer áll egy világító elemet és egy nyomógombos kapcsoló.

Elméletileg, a kapcsolat nem különbözik a fent leírt - nullavezető közvetlenül a kapcsolószekrény a fogyasztó, hanem fázisban előállított tie-megszakító. De szinte minden úgy néz ki, egy kicsit bonyolultabb.

Ha csatlakozni az ilyen típusú először dönt a telepítés helyén a csatlakozó doboz.

Meg kell telepíteni a lehető legközelebb a telepítés helyén a kapcsoló, így ki kell zárni a könnyű hozzáférést.

Ebből közvetlenül függ a vezetékek száma létrehozásához szükséges egy ág. Optimális a helyét - a mennyezet felett a főkapcsolót.

És akkor ez egyszerű:

• Határozzuk meg helyét a világító elem - a lámpa (például - a közepén a mennyezeten);
• A választás helye megszakító egység (shareware - alatti csatlakozódoboz);
• A kötődoboz indulunk vezetékeket terjedő kapcsolótábla;
• Útvonal vezetékeket a mennyezet (a lehető legrövidebb úton) a lámpa foglalat, valamint a növény egy dobozban;
• Meg kell fektesse a vezetéket a kapcsoló a doboztól.

Az egyszerűség kedvéért, a huzal kinyúló pajzs a kerethez jelöljük, mint „input”, és a doboz a felhasználó - „megkötés”.

Mert rendszerek egy nyomógombos kapcsoló és a lámpa használ két kábel.

Miután elhelyezte az összes vezeték (nyitott vagy zárt módszer) csak csatlakozni mindent jól, és ez fontos, hogy melyik véna - fázis, és mi - nulla.

Ismerje meg ezt egy csavarhúzó segítségével megjeleníteni azáltal, hogy a megfelelő ellenőrzések megállapításai alapján a kapcsolótábla húzza ki a tápegységet.

Annak érdekében, hogy tisztább, nézzük meg, hogyan kell csatlakoztatni mindent helyesen, más színnel fonott vezetékek élt.

Például, hogy hozzon létre szálak elektromos világító elemet használt vezető huzalokat, festett barna és kék.

Amikor csatlakoztatja a vezetéket, hogy a barna vezetéket kapcsolótábla csatlakozik a fáziskimenet és kék - nulla.

Ennek ismeretében már csak rendben, hogy csatlakoztassa a csatlakozó doboz.

Mivel a „nulla” közvetlenül a fogyasztónak, a kék (nulla) bemeneti vezető csatlakozik a megfelelő kimeneti színt élő.

Meg kell még benne van a megszakító. Belőle a doboztól is dobott két eres kábelt, de ebben az esetben ez - két része a vonal (szakasz).

Vegyük a barna (fázis) huzal bemeneti és csatlakoztassa bármelyik magok, például szintén barna vezető a kapcsolót.

Továbbra is csak a kék drót megy a kapcsoló kapcsolódni barna lakossági kimenet.

Továbbá az összes csatlakozási pontot kell minőségileg szigetelje, és csak azt követően, hogy - hatékonyságának ellenőrzésére létrehozott fióktelepek etetésével a stresszt.

Ez az, amit részletesen tárgyalja, hogyan kell csatlakoztatni a lámpa egy gombot megszakító.

Az összes alábbi rendszerek elvére épül le, ezért csak megemlítjük a legfontosabb pontokat.

Csatlakozó dvuhklavishnogo kapcsoló

A másik egy grafikon, amely dvuhklavishny kapcsoló működésbe.

Egy jellemző, hogy a szerkezet a jelen két kimeneti terminálok, amelyek mindegyike lehet csatlakoztatni a bemeneti (fázis) terminális függetlenül.

Ez lehetővé teszi, hogy két különböző ágai vezetéket, amely a saját kulcsos kapcsoló energiagazdálkodás.

Általában dvuhklavishny kapcsolóval hatalom két lámpa, de vannak helyzetek, amikor meg kell táplálni csak egy világítási elem, hogy az, hogy hozzon létre egy ág.

Ebben az esetben a kapcsolat nem különbözik a fent leírtak szerint. Az egyetlen dolog, amit meg kell eldönteni, hogy melyik gomb fog dolgozni, és annak kimenete csatlakoztassa a fázisvezetô.

Ezzel összefüggésben a második gomb le lesz tiltva.

Most tekintsük a funkciók a kapcsolat a két izzók ilyen megszakító. Ez azt jelenti, sőt, hozzon létre egy egyfázisú vezeték két ága.

A különbség a fent leírt rendszer célja annak biztosítása, hogy mi lesz a két csap ki a dobozból (mindegyik a lámpa).

Vagyis a csatlakozódoboz tartalmaznia kell 4 vezetékes - a bevezetést, két kimeneti és kapcsolja be.

Egy másik fontos pont - a helikopter a doboztól lesz feküdt egy három eres kábelt.

Az egyik a szálak lesz csatlakoztatva a bemeneti kapcsa a kapcsoló, és a másik két - a kimenetre.

Következő van minden megfelelően van csatlakoztatva. Itt az egyszerű használat is kell színt zsinórra.

Például a harmadik szín a három eres vezetéket zöld.

A kapcsolat a következő:

• Nullavezető (kék) a bemenete két megfelelő színt bújtatógépeket (kéne csavart, amely a három vezető);
• Bevezető fázisban huzal (barna) kapcsolódni azonos színű, ami a kapcsoló;
• A maradék két kábel vezető drótok a kapcsolót kell csatlakoztatni a fázisvezető terminálok. Azaz, a kék kell csatlakoztatni az egyik ága a barna és zöld - barna másik ága.

Mindez még világosabban mutatja az ábra.

Csatlakoztatása után a csavaró kell szigetelni, és csak utána ellenőrizze a funkciót.

más rendszerek

Néha szükség van, hogy csatlakoztassa 3 izzók dvuhklavishnomu kapcsolót. Ebben az esetben a program biztosítja, hogy az egyik kulcs kerül leszállításra két lámpa, de a másik - a harmadik.

Itt a funkció nem csak az a tény, hogy mind együttesen a csatlakozó doboz is csatlakoztatni kell az izzó megfelelően.

A kapcsolat általános rendszerben a három lámpák eltér a fenti (minden kapcsolatot a csatlakozódobozban - ugyanazok, mint amikor két lámpák dvuhklavishnomu megszakító).

Az csak az egyik ága teremtettek között oszlik meg a két lámpa.

Azaz, a két pártfogója van, hogy a fázis és nullavezető. Hogyan kell csinálni - az ábrán látható módon.

Ugyanez jellemző vonatkozik a kapcsolási rajz a két cső egy gombos megszakító.

Azaz, minden szobában létrehozása ágak csökken, hogy az ellátási fázis és nulla két pártfogója.

Nem feltétlenül kell a lámpák csatlakozik az egyik legfontosabb - egy vagy kettő. Az alábbiakban felsorolunk néhány rendszerek kapcsolatokkal járó jelenlétében 3-5 lámpák.

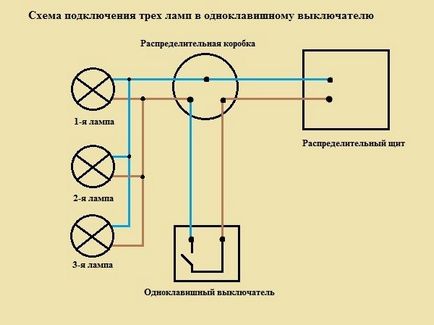

Az első közülük - egy nyomógombos kapcsoló:

A második program - a dvuhklavishnym kapcsolóval és nagy számú lámpák:

Mint látható - az összes rendszerek hasonlóak egymáshoz, így a helyes dolog, hogy csatlakoztassa a világítás nem lesz nehéz. De a legfontosabb dolog ebben az esetben - megfelelnek a biztonsági előírásoknak.
