Hogyan állapítható meg, a fázis nulla és a föld az épület villanyszerelő

Hogyan lehet megtalálni a nulla fázis és föld vezetékek szín

A legegyszerűbb módszer meghatározására a fázis a talaj és a talaj is lehetséges a színek a vezetékek. Ez a kiviteli alak csak akkor alkalmazható, hogy szerkezetek, ahol IFC alkalmazásával standard norma c használt színek vezetékek.

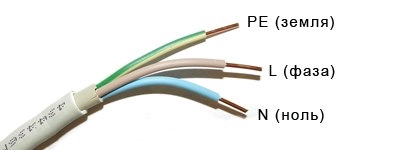

Ezek szerint a normák a kábelköteget a házak kell színek:
- Munka nullavezető által jelzett kék vagy - fehér:
- PE a sárga - zöld vezeték szigetelése:
- A szín fázis elkülönítési több különböző fehér, szürke, barna és azon túl.

A színkódolt vezetékeket elég könnyű azonosítani a célja a karmester. Ugyanakkor a razvetkorobki váltani lámpák, konnektorok néha drótok másik szín főként fehér. Mivel ebben a kiviteli alakban, hogy megtalálja a nulla fázis és a föld.

Színes, három vezetékes kábelezés

Ahhoz, hogy megtalálja a nulla fázis és a föld ebben a verzióban meg kell tiltani a rács lakások bevezető gép, nyílt razvetkorobku, húzza ki a vezetékeket. Prozvanivat vezetékek szüksége teszter, multiméterrel minimális ellenállású állapotban, vagy az akkumulátor egy villanykörte vagy LED.

Definíció fázis és nulla föld feszültség jelző

feszültség indikátor lehet már csak fázis, nulla és föld vyzvanivat a fent leírt módon. Használata előtt ellenőriznie kell, hogy a feszültség jelző a teljesítményt. Feszültség mutató glimmlámpával illeszkednek megtalálásához a fázis és nulla, ha nincs a földelés az indukált feszültség.

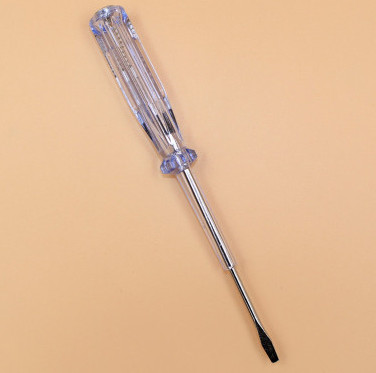

Indicator csavarhúzó neoncső

By áthallás neon lámpa nagyon érzékeny, mivel világít, ha egy nagyon kis áram. A kábelezés egy lakásban, vagy házban vezetékek, amelyek célja a leválasztott hálózati meglehetősen ritka. De ha van egy bekötési vagy idegen ház közelében található egy nagyfeszültségű távvezeték, majd meghatározni a szakasz jobb, hogy egy teszt lámpát.

A kiadvány SAE 7 ellenőrzésére jelenléte vagy hiánya használatát szabályozó feszültséget a lámpa nem engedélyezett. Ezt a tilalmat a tényen alapul, hogy a feszültség indikátorok alacsony ellenállás nem érzékenyek az indukált feszültség, amely veszélyt jelenthet az emberi életet.

Ez a tétel valószínűleg alkalmazni kell a hosszú kábelek és nagy keresztmetszetű és halad közel többi kábelt, hogy stressz alatt vannak. Ezek a kábelek is felhalmozódnak a nagy és életveszélyes díjat, mivel a nagy kapacitás a kábel. Aztán persze, hogy egy próbalámpa, hogy meghatározzuk a feszültség hiánya nem lehet, akkor nem fog megjelenni veszélyes indukált feszültség.

Ez a tétel az ipari vállalatok. Az otthon vezetékek huzalok (ha van) egy nagyon kis kapacitású, ami nem elég egy veszélyes indukált feszültség. Az egyetlen dolog, hogy egy teszt lámpa legyen nagyon óvatos, mint ahány nyitott végek nincsenek szigetelve.

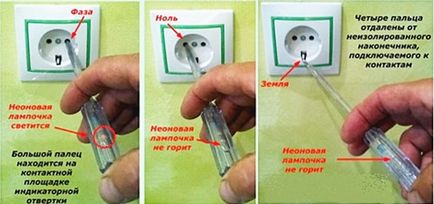

Definíció fázis és a föld nulla mutató csavarhúzó

Ahhoz, hogy megtalálja a próbalámpa fázisok két vezetéket, amely, ha csatlakozik a lámpa világít Ebben a kiviteli alakban, azt találtuk, a fázis és a nulla.

Most csatlakoztassa az egyik végét a vezérlő nyomtatott az ingyenes vezeték. A lámpa nem gyullad ki. Ezután ezt a szabad útmutató fázis és zárt keresztül ellenőrző lámpa vezetékek - értéke nulla, és a földet. Ebben az esetben az RCD tud működni (ha rendelkezésre áll).

Most hogy egy fázisvezető és egyet a maradék kettő. Ha a lámpa világít, és az RCD nincs kikapcsolva, akkor találunk egy nulla, és ingyenes vezeték a földre. Most ellenőrizze a föld (az előírt RCD). Csatlakozás egy fázis becsült kontrolku és a föld között. Ha a lámpa villog, és az RCD megszakítja a hálózatot, majd megtaláltuk a földet.

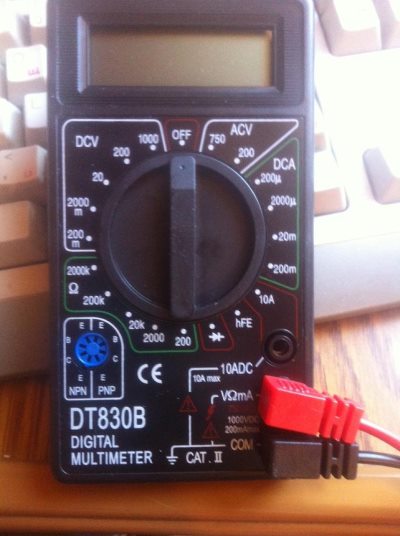

Ahogy multiméter találni nulla fázis és a föld

Határozza meg a célja a vezetők a három vezetékes multiméter kábelezés egyszerű. Erre a célra a tiszta pofája fém elem, illetve acél fűtőcsövek, a vízellátás és az egyik végét a tapintó hogy a mérő cső és a második próba van kötve az egyik a három vezeték felváltva addig, amíg a kijelzőn megjelenik a feszültség 220 V

Multiméter kell venni a feszültség mérési helyzetben 220 V Talált huzal majd fokozatosan. Most a fázis a szonda, rögzítse a készülék bekapcsol, hogy a fennmaradó vezetéket. Wire, ahol a tesztelő lesz teljes 220 nulla lesz, a második föld volt.

A mérési fázis feszültség - a földet, a multiméter feszültség kisebb, mint 220 V - Ez a vezeték a földre. Azonban, ha a régi épület a rendszer tápfeszültség TN - C és újra földre a ház mellett, majd a teszter akkor ugyanolyan feszültség fázis - nulla és fázis - föld.

Ebben az esetben a letiltani kívánt az úttestről, és megtalálja a panel földelő vezetéket fázis - nulla, ami lesz 220, a maradék földkábelt a fázisban nem mutatja a feszültség jelenlétét.

Ne feledje, hogy a munka a hálózati feszültség szükséges, hogy minden biztonsági intézkedést az elektromos biztonság (védőkesztyű szigetelt szerszámok). Ha nem bízik a saját képességeit, akkor a meghatározás fázis és a föld nulla bízza tapasztalt villanyszerelő.
