Háromfázisú konnektorok a talajjal érintkező

Háromfázisú csatlakozóaljzat villamos fogyasztók hálózati feszültség 380 V volt. Meg kell jegyezni, hogy a három-fázisú piacok széles körben használják csatlakoztatására nagyteljesítményű egyfázisú, például kályha vagy főzés felületek. A legtöbb ilyen háztartási berendezések képesek dolgozni feszültség 380 vagy 220 V-os, míg a mindkét esetben a háromfázisú csatlakozó. Az egyetlen különbség a kapcsolási rajz.

tervezés

Mivel a kapcsolat a fogyasztók is a hálózati feszültség 380 V használatával jár három fázisvezető (L1, L2, L3), és a nulla (N) és a védő (PE) vezetékeinek, a háromfázisú csatlakozó szerkezeti kialakítása jelentősen eltér a bipoláris eszközök csatlakoztatására egyfázisú fogyasztók.

Meg kell jegyezni, hogy a „háromfázisú” és a „három pólusú” nem szinonimák. Minden egyes végberendezés eszköz egy független elektromos áram útját. Ezért, egy közönséges bipoláris kimeneti 220 felszerelt földelő érintkező hárompólusú.

A fő összetevői a konnektorba, eddig 380 V-os, a következők:

1. A alapház.
2. Védőburkolat.
3. Mechanizmus.
4. Tömítőgyűrű.

Jelenleg három-fázisú elektromos csatlakozók négy vagy öt kapcsolatok a tű vagy a penge típusú. A választott modell a gépek végzik alapján a jellemzői a csatlakoztatott fogyasztónak.

Ahhoz, hogy csatlakoztassa a háromfázisú villamos hálózat motorok 380 és más fogyasztók szimmetrikus három-maghuzal lehet használni. Csatlakoztatásához fogyasztók, ami aszimmetrikus terhelés használják öt pólusú aljzat felszerelt nulla és a földelő érintkező.

Vannak eszközök 380 V-os, amely hét, csatlakozók (mindegyik fázis saját nulla, és egy olyan átfogó földelővezeték), ilyen eszközök olyan területeken alkalmazzák, ahol az szükséges, hogy egy nagyon magas szintű elektromos biztonsági.

Kisebb változások a tervezés háromfázisú piacok tehetők alapján erejüket, a célt és a védettség por és nedvesség ellen. Vannak üzletek biztonsági retesszel ellátott, ferde 380 voltot, a készülék fel van szerelve a dugó, lakás, stb vízálló

telepítési eljárás

Az alapvető szabályok, amelyek kell követni, ha a telepítés egy ilyen eszköznek azonban ugyanaz, mint a két-pólusú aljzat szerelvény tervezett hálózati feszültség 220 V.

Az, hogy a jelen esetben a következők lehetnek:

• Mielőtt bármilyen munkát a vezetékeket, húzza ki az áramot a villamos mezőben.
• Ahhoz, hogy csatlakoztassa a megfelelő kábeleket a hálózati feszültséget 380V konnektorhoz szükséges szétszerelni. Ehhez csavarja ki a csavarokat elülső részén található a termék dobozán, és távolítsa el a fedelet.
• A bázist csatlakozik a falhoz. Annak érdekében, hogy egyenletes elrendezése a ház, akkor az épület szintjén. A rögzítés módja függ az anyag a fal, amelyen az aljzat létre.
• Intézmény végre ellátási tápkábelt az alapegység. Abban az esetben, nyitott a kábel fektetése kell bezárni egy hullámos cső. Flush tömítés először végre kell hajtania shtroblenie falak. Minden munka az elemeket a hálózati feszültség 380 V végezhető, ha a készülék ki van kapcsolva. Mielőtt a létesítmény a kábel egy aljzatba a hullámos cső kopott O-gyűrű, és amely be van helyezve a megfelelő rések alján találhatók.
• Mivel minden vezető a tápkábel szigetelése eltávolítjuk a parttól 10 mm-re a végén.

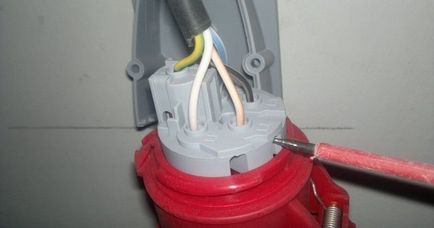

• Csatlakoztatja élő tápkábelt a terminál az aljzatból. Egyes villamosenergia-fogyasztók fontos feltétele a normális működés tekintetében a megfelelő fázis sorrendet. Ez azt jelenti, hogy gondosan kell követniük a megfelelő kapcsolódási Fázisvezetők a kapcsolatok az aljzatból. Vezeték szigetelése védőföldelés sárga, zöld csík. A legtöbb modell háromfázisú csatlakozó van annak a test jelöléseket, így egyedi azonosítására, amelyhez terminál csatlakoztatni kell az egyik vagy a másik vezetéket. A fázisok vannak jelölve L1 (fehér vezeték szigetelés), L2 (fekete vagy fekete-fehér), L3 (kék).

Tipp Hibás a motor csatlakoztatását idején stressz kezd forogni az ellenkező irányba. A probléma megoldásához elég csere két szomszédos fázis aljzatba.

• A védőburkolat telepítve.
• Ellenőrzött helyes működése a készüléket az, hogy a felhasználó és a hálózati feszültséget.

A választás a háromfázisú foglalatok

A vásárlás előtt kivezetés 380V egyértelműen meg kell határoznia, hogy a műszaki és működési jellemzők, meg kell felelnie.

A fő paraméterek a 380 személyi ellenőrző készülék V a következők:

• Névleges áram. A paraméter értéke alapján határozzuk meg az összesített átviteli teljesítmény fogyasztók csatlakoznak a készülékhez. Szabványos értékek névleges áramok a foglalatok 380V következők: 16, 32, és 64 A.

Fontos! Amikor a készüléket a háromfázisú egyenlő energiafogyasztók a hálózat 380 egy „csillag”, vagy „háromszög” átfolyó áramok őket, más lesz. Ezt figyelembe kell venni, amikor kiválasztják a konnektorból, és a keresztmetszete összekötő vezetékek.

• Fázis áram az áramkörben összekötő fogyasztó a hálózati 380 a „csillag” (ez a leggyakoribb módja, hogy csatlakozni) a következő:

ahol cosφ - teljesítmény együttható tulajdonságai határozzák meg a fogyasztó.

• Száma és típusa kapcsolatok. Ma sok fogyasztó csatlakozik a háromfázisú hálózati feszültség 380 V, tartozék nélkül elektromos csatlakozót. Ugyanakkor bizonyos esetekben ki kell választania egy meglévő aljzatba a dugót.
• Tamper készülék ház a portól és a nedvességtől (IP). Ez a paraméter rendkívül fontos telepített termékek a szabadban vagy a magas páratartalmú szobákban. Ezekben az esetekben a legjobb, ha egy eszköz védettségű nem kevesebb, mint IP44.
• Ha csatlakozni hordozható elektromos berendezések kell figyelni, hogy a kábel, háromfázisú foglalatok mobil verziója.

Szerelés a háromfázisú kivezető 380 a hálózat nem túl eltér az egyfázisú kétpólusú installációs készülék és el lehet végezni még a nem szakember. Ahhoz azonban, hogy megfelelő működésének biztosítása érdekében a fogyasztónak kell figyelni, hogy áramköri bekötéstõl ezeket az eszközöket. Ezen kívül végezzen munkát a telepítés vagy javítás elektromos berendezések csak kikapcsol. Feszültség 380V életveszélyes, ezért mielőtt bármilyen munkát a vezetékeket szükséges elemeket, hogy megbizonyosodjon arról a távollétében.
