Egyszerű LED reflektor kezével

Ma az egész tartományban a piacon elérhető, LED reflektorok osztható 2 csoport: az alacsony költségű, alacsony minőségű és márkás termék jó minőségű magas érték. Érdemes megjegyezni, hogy a második csoport aktívan kovácsolt gátlástalan gyártók Kína, ami komolyan megnehezíti a választást.

Ez a cikk nézd meg, hogyan lehet a LED reflektor a kezével, amelynek minősége többszöröse az olcsó kínai gyártmányú termékek.

A szükséges alkatrészek és anyagok

Minden anyag összeállításához használt, ami a hardver tárolja, és az eladó a rádió-elektronikai alkatrészek megosztottságot. Szélsőséges esetekben lehet rendelni az online boltok. Otthon részlet - ez a szervezet a halogén fényszóróval. Ha azt tervezi, hogy használja a reflektorfénybe a szabadban, zárt védettség legalább IP67.

Következő szüksége lesz egy kétirányú üvegszálas fólia téglalap alakú. Mérete függ a belső méretek halogén reflektor ház. Rögzítéséhez szükséges a PCB alumínium lemez, amely szintén egy hővezető között a LED-ek és a fényvető burkolat.

Ahhoz, hogy hatékonyabban eltávolítani a hőt a LED-ek, alkalmaznia kell a vékony üvegszál.

LED telepíti SMD típus 5050 összege 100 darab. Mert az ő hatalmuk van egy sor rádió olcsó, a választás ami lesz szó később. Mert rögzítő elemek a nyomtatott áramköri lap lesz szüksége standard eszköz sonkák. Emellett hasznos képessége, hogy házi készítésű nyomtatott áramköri lapok, termikus zsír és vezetékek.

A rendszer és az áramköri kártya

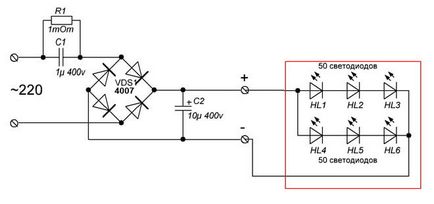

Amint az áramellátás alkalmazott kioltó áramkör kondenzátor, mint a legegyszerűbb és mindenki számára elérhető megoldás. A működési elve már többször azt korábban feltételezték. Ezért jelzik csak az alapvető árnyalatokat kell hozni a figyelmet.

Szerint az energiaellátó bemeneti egy nem-poláros kondenzátor 1 microfarad 400 vagy 630 V-os. Ezzel párhuzamosan az ellenállás engedélyezett 1 MW. Lehetőség van csatlakoztasson más ellenállást 0,25 watt vagy több ellenállást 240-1000 ohm. Ezt követi egy diódahíd, összeszerelt négy gazdaság 1N4007 (IF = 1A Uobr = 1000B). Ez helyettesítheti a dióda egységet azonos paraméterekkel. Az egyenirányított feszültség poláris 10 kondenzátor mkFh400V.

LED-ek a nyomtatott áramköri osztva két sorbakapcsolt csoportok 50 db. minden. Az áramkör a LED-ek nem használja korlátozó ellenállások. Mivel a multiméter a jelenlegi mód beállítása csatlakozni az áramforrás LED közöttük. Az eredmény azt mutatta, 38 mA mindkét ágában vagy 19 mA minden egyes, hogy megfelel a számított adatokat a korábban tartott. Amikor a hálózati feszültség 220V átfolyó áram minden LED nem haladja meg a névleges érték 20 mA.

A nyomtatott áramköri lap gyártott szabványos módon, a lézer nyomtató, és nem igényel nagy pontossággal. A hátoldalon a testület továbbra is untinned a jobb hőelvezetés érdekében. Szerelési lyukak kell elhelyezni úgy, hogy használja őket, hogy biztosítsa a jó kapcsolatot a hűtőbordát.

Board LED reflektor egy fájlban Sprint Layout 6.0: LED-plata.lay6

Az összeszerelési folyamat

Összegyűjteni a reflektorfénybe kezdődik a telepítés LED a PCB. Használhatja, mint egy forrasztó állomás, és egy egyszerű, alacsony fogyasztású forrasztópáka.

Az adagolás befejezése után ellenőrizze a helyes telepítése és üzemeltetése minden LED külön-külön, egy multiméter.

A következő lépés az egység LED reflektor kezével egy forrasztási tápegység félúton. Hely az elektronikus alkatrészek, meg kell vizsgálni, hogy azok illeszkedjenek a rekeszben, amely szülni a tápkábelt. Rövidzárlat elkerülése érdekében, csupasz részek izolálja a zsugorodó cső. Mi ellenőrizze a működőképességét első áramforrást a tétlen, akkor a terhelés (LED-ek).

Miután a sikeres elindítása rövid távú lépés, hogy a végső összeszerelés reflektorfénybe kezével. Először is, az alumínium lemez do Area (radiátor), hogy annak egy polcon szomszédos belső falán a reflektorfénybe, és rögzítve a második tábla LED-ek.

Annak érdekében, hogy növeljék a hőátadást a kapcsolati okozni thermopaste majd a végső összeszerelés.

Érvek és ellenérvek a tervezés

De ne felejtsük el, hogy a LED-es világítás továbbra is a haladást, amely új modell a szilárdtest fényforrások. Különösen az a hely, SMD LED mátrix lehet COB, kiskereskedelmi ár már elérhető a fogyasztók széles köre. COB mátrix leegyszerűsíti a telepítést, csökkenti a méretét a tábla, csökkenti a teljes gyártási idő reflektorfénybe otthon.

Ez csak elvezetik a hőt a chip multicsip kell egy ventilátor, és így módosítani kell az áramellátás. Erre a célra alkalmas számítógép hűtő, melyek elég hely a táskában. De ebben az esetben, a reflektorfénybe fog működni szabad ég alatt nem.

Egy másik progresszív lépés lenne helyettesíteni omednonnogo PCB alumínium fólia. Tény, hogy ez a három rétegű anyag készült NYÁK, egyik oldalán, amely alkalmazható a rézkarc nyomtatott vezetékek, és a másik - alumínium hűtőbordát. Ideális modern LED lámpák és nagyteljesítményű reflektorok.

Összefoglalva, megjegyezzük, hogy állítson össze egy fényvető LED hatálya alatt minden egyes ember, aki „barátkozni” a forrasztópáka és a villamos energia. És mégis, a szerelvény egy ilyen házi készítésű eszköz nemcsak díszítik szabadidő, hanem lesz egy költség-hatékony világítástechnikai termékek a háztartásban.
