Egyszerű fm vevő kezét a chip tda7088
Egy egyszerű FM vevő a kezét
Ez a rendszer egyszerű FM vevő elég kompakt, könnyen integrálható egy kis oszlop, lámpa, régi berendezés, amely nem támogatja az FM tartományban, és így tovább. Sematikus diagramja látható az 1. ábrán Ez az áramkör van kialakítva egy dedikált chip TDA7088T képviselő superheterodyne kisfrekvenciás. Vevő bemeneti áramköre, amely egy L1 tekercs és a kondenzátor C2, C3 van beállítva, hogy 87 ... frekvencia 108MGts. Megváltoztatva a tekercs induktivitása L1 (növelésével vagy csökkentésével a távolságot a menetek) maximális a vevőkészülék érzékenysége. Keresés rádióállomások röviden megnyomva a gombot SB2 «Első». Amikor elérte a végén a tartomány, vissza a kezdetekhez kattintva SB1 „Reset” gombot. Automatikus frekvencia szabályozás hajtjuk varikap dióda VD1, L2 tekercset, és a kondenzátor C7. Növekvő távolsággal L2 menetei között a tekercs állítható tartományban, és számának növelése tekercs meneteinek 1,5-szerese annak rekonstruálni a frekvencia 66 ... 73 MHz. C1 kondenzátor védi a vevőt, hogy nem hagyja ki a pozitív elem. Erre azért van szükség, ha beágyazza a vevőt a készülék, és ezt használjuk az antenna burkolat. Integrált áramkör DA2 3V feszültség szabályozó. Kimeneti teljesítmény 1,2 W áll DA3 chip. A tápfeszültség az erősítő változik 4,5 18V erre erősítő van kapcsolva, hogy DA2 stabilizátort. Volume beállítást kell végezni R4 ellenálláson.
A gyártásához tekercsek, szükségünk van 2 NDV huzal vastagságának 0,51mm. és egy tüske átmérője 4 mm és 2,5 mm. L1 tekercs 5,5 bekapcsol egy tüskére egy 4 mm-es. A tekercs L2 jelentése 5,5 sodrattal 2,5 mm-es tüskével.
vevő áramfelvétel az erősítő nem haladja meg a 25 mA. Ezen disszipáció hűtőbordát a feszültség stabilizátor DA2 nem szükséges. Az antenna csatlakozik a XS1 csatlakozóhoz.

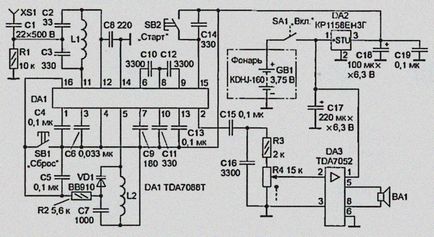

1. ábra.
Részletek a vevőegység szerelt kétoldalas táblák üvegszálas. A nyomtatott áramköri lapok №1 be magát a rádió, és a PCB №2 erősítő és stabilizáló. Ez úgy történik, hogy a rádió lehet építeni a készülékbe, és kész erősítőt.

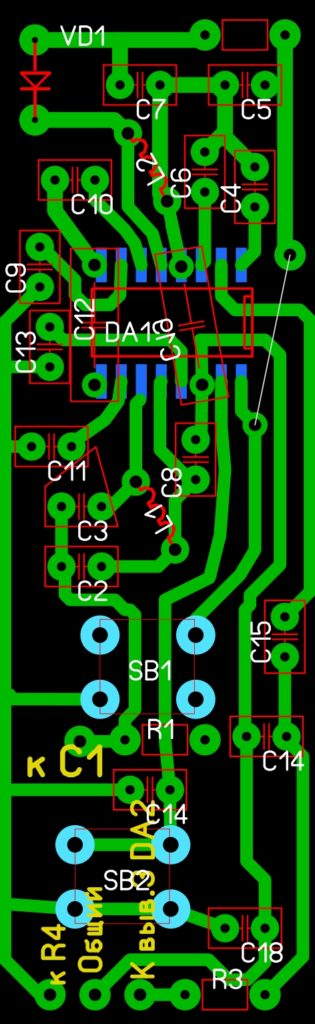

A nyomtatott áramköri lap №1
