Digitális antenna DVB-T2 saját kezét, az épület egy blog

TIPP! Srácok, ahogy a televízió nézhető nélkül antennák az interneten keresztül, de ehhez szükség van egy másik set-top box - ANDROID TV BOX. olvasni egy nagyon jó téma.

Folytatjuk a cikket ...

Mi szükséges a termelés az antenna

1) Meg kell egy darab az antenna kábelt, körülbelül 30 cm hosszú.

2) Antenna csatlakozók, az úgynevezett F - csatlakozó és apa - anya.

F - csatlakozó és a „férfi-női”

3) Eszközök: kés, fogó, számológép és mérőszalag feltétlenül (vagy ura).

Most ki kell számolnunk a hossza az antenna, és miután elindulna a termelés. Ehhez menjen a honlapon a digitális televízió.

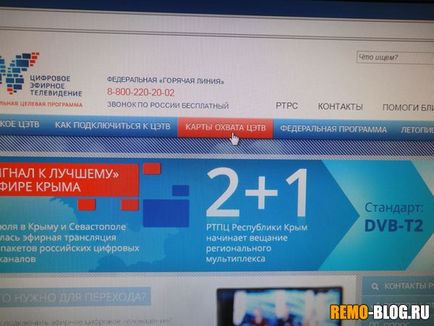

A honlapon keresi a fülön - „lefedettségi térkép TSETV”, és kapcsolja be azt.

lap „TSETV lefedettségi térkép”

Előttünk volt egy térkép lefedettsége a digitális televízió. Keresünk a legközelebbi állomástól a város (I Ulyanovsk, akkor vágnak a város).

Keresünk városuk

Ezután nyissa meg a állomás részletesen, szükségünk van az üzemi frekvencia az állomáson.

Mint látható, a városomban, ez 56 csatorna - 754 MHz-es és a csatorna 59-778 MHz.

Most kiszámoljuk a hossza az antenna. Nem megyek bele a bonyolult képletek és műszaki feltételek, mert nem igazán szükség. De számítani az antenna, meg kell 7500 osztott a frekvenciákat.

Azaz: 7500/754 = 9,94 cm, a 56 csatornák.

7500/778 = 9,64 cm, ez a 59 csatorna.

A antennát kell körülbelül 10 cm, és pontosan - ((9,94 + 9,64) / 2 = 9,79 cm)

gyártás

1) Végy egy darab antenna huzal és indítsa Fasten F-csatlakozó végén. Csak megtisztítjuk a kábel és a csavaros csatlakozó, így a központi vezeték közepén volt, és a képernyő (vezetékes és fólia volt a szerelvény), részletek a gyártó itt olvasható (hasznos).

rögzítse az F-típusú csatlakozó végén

2) tartalékok a mi pár centiméter csatlakozó (ez lesz egyfajta bemélyedés), majd a mért 10 cm-es, és vágja a felesleges kábelt.

elhalasztja 10 cm

3) Most ezekkel a 10 cm-es, el kell távolítani a műanyag szigetelést és távolítsa el a „képernyő” (fólia és kis vezetékek). Akkor nem kell megérinteni, hagyja el a kábel szigetelését.

4) Minden antenna készen áll. Tudod megpróbál csatlakozni.

kapcsolat

Meg kell fogni egy jó vétel pont a lakásban, és nem mindig elég könnyű beilleszteni a TV vagy a set-top box. Van egy hely, az ablak közelében, ezért tettem a konzol kiterjesztés, és egy hosszabbítót ki antenna. Bár én rögtönzött minden nem tisztítják, például a munka (ezért a kábel súlya) és az antenna ki magát bele.
