Csatlakozók Scotchlok, pályáján-Union

Elektromos elég gyakori, hogy csatlakoztassa a vezetékeket egymáshoz.
40 évvel ezelőtt, a cég ZM kiadta a világ első csatlakozó egy kapcsolati elem - Scotchlok UR megtestesülő egész örülök eredeti műszaki megoldások, beleértve a különleges szerkezete a kapcsolati elem.

Csatlakozók Scotchlok, amelyek közül:
- kapcsolódási vénák különböző átmérőjű,
- megnövekedett mérete a bemeneti nyílás a kábelvezetékek egy keresztmetszete 0,4 mm 2-től 4 mm 2. A legnagyobb átmérője a szigetelés akár 4,8 mm-es.
- kettős érintkező elem és a ház korszerű műanyag ellenálló kémiailag aktív anyagok.
- A munka, a csatlakozók nem igényel csíkot a szigetelés, így összeillesztési folyamat jelentősen gyorsítani és egyszerűsíteni.
- kiváló minőségű csatlakozók biztosítják a kapcsolattartó az egész élet a kábel (40 év működés).

Ábra. 1. Szilárd csatlakozó UY-2

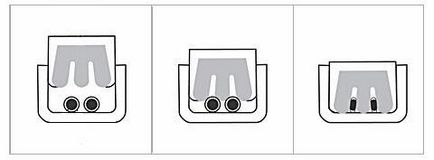

A csatlakozó lehetővé teszi a kapcsolódást a két vezetéket különböző átmérőjű kormányzati életű és típusú szigetelés. Ezek a csatlakozók használata ajánlott a telepítés kis kapacitású kábelek és splice tartalék élő nagy kapacitású kábelek. Reakcióvázlat-ma UY-csatlakozó 2 ábrán látható. 2.

Ábra. 2. reakcióvázlat 2 UY-csatlakozó

Kábelek szerelése egy egymagos csatlakozó segítségével végzik, nyomja meg pofával E-9Y. obkusyvaniya biztosítása és telepítése vezetékek.

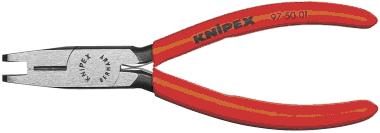

Présfogók E9Y mozgó párhuzamos pofák préseléséhez csatlakozók és élezett vágóéi szélezéshez élt. Úgy tervezték, hogy a munka minden típusú csatlakozók Scotchlock.

Előállítása a kábelt a splicing végezzük szakaszával összhangban 10,5-10,7 „Általános tudnivalók az építési lineáris kormányzati struktúrák GTS”.

Odozhilny UR2 csatlakozó elágazást. Tel-pár a halott végű szánt közvetlen kapcsolatot elágazás erek típusú TP átmérője 0,4-0,9 mm. Azáltal, hogy a három-belépési nyílás van töltve hidrofób mag és a töltés-Télem megakadályozza a nedvesség behatolásának az érintkezők. ZM-lehetővé teszi UR2 módosítás nélkül hidrofób töltés - UR2-D.
A ház a csatlakozó átlátszó szín, és a fedél - piros. UR2 áramkör látható az ábrán. 3.

Ábra. 3. Az áramkör csatlakozó UR2

Szilárd UB2A csatlakozó podparallelivaniya. UB2A csatlakozó lehetővé teszi, hogy a kapcsolat a cselekvés, a megfelelő sorokat, vagy hogy egy csatlakozó doboz, megszakítás nélkül. Miután UB2A csatlakozó szerelt mag, ez előre nyomás kézzel, hogy megakadályozza a csúszás csatlakoztassa a középső vezető-ig, amikor a csatlakozó tartósan Hullámossági nyomja meg pofák. Ez a kialakítás teremtenek nye kényelmet dolgozik egy csatlakozóval. Egyszerű és könnyen használható IP UB2A csatlakozó kábelek vezetékek átmérője TP élt 0,4-0,9 mm. Company ZM-lehetővé teszi UB2A módosítás nélkül hidrofób töltés - UB2A-D.
A csatlakozó test fehér, és a fedél - kék. Reakcióvázlat CO-edinitelya UB2A ábrán látható. 4.

Ábra. 4. A csatlakozó áramköri UB2A

Szilárd Scotchlock csatlakozó 211 javításra. Co-edinitel 211 célja, hogy cserélje ki a sérült csatlakoztatva betétek réz kábelvezetékek (csavaró, csatlakozó) megszakítás nélkül a kommunikáció. A működési elve a csatlakozó 211 a következő: Ms-ly behelyezzük a csatlakozó 211 oldalon; amikor préselése csatlakozni középső U-alakú érintkező elem teszi elektromos kapcsolatot a vezetők, és vágott szélű kés a sikertelen Me-száz kapcsolatot. Amint a csatlakozó UB2A, peremezés előtt magokat lehet rögzíteni a csatlakozó 211 az ideiglenes hullámosító csatlakozót. A csatlakozó 211 szánt pa-csónakok kábel típusú TP huzalok átmérőjű erek 0,4-0,9 mm.

Fedél és a ház a sárga csatlakozót. A végén a csatlakozó lyukak folytonosság élt. Ezek a nyílások zárva speciális ajtó. Reakcióvázlat csatlakozó ábrán látható. 5.

Ábra. 5. Az áramkör csatlakozó 211

Cap elektromos csatlakozókat Scotchlok ™

Cap 3M elektromos csatlakozók vannak kialakítva, hogy kettő vagy több csavarodásának kábelek / vezetékek és a szigetelés vegyületek. Csatlakozók használatra tervezett réz elektromos kábelek, sodort és szilárd, rugalmas és merev része 0,5-10,0 mm2 feszültség 600 V vezetékek épületek és akár 1000 jeleket és a világítás. Üzemi hőmérséklet 105 ° C-on Csatlakozók ezek megfelelnek az UL, CE és CSA.

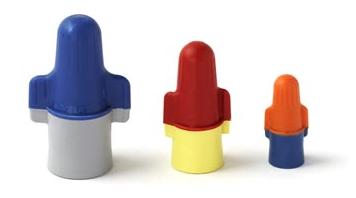

Performance Plus O / B +, R / Y +, B / G +

Csatlakozók O / B +, R / Y +, B / G + - udon és legergonomikusabb sorozat ebben a sorban. A fő különbség a csatlakozókat a Classic sorozat - egy usovershentsvovannaya alakja a tavasz, aminek köszönhetően egyfajta „harap” a fém vezetővel, hajlékony szoknya, amely nem törik hajlik együtt vezetékek és különleges hajótest, hogy létrehoz egy kellemes érzés a telepítés során. Továbbá, ezek a csatlakozók több sokoldalú, mivel csak három méretben O / B +, R / Y +, B / G + magukban foglalják az összes a leggyakrabban használt huzal méretben.

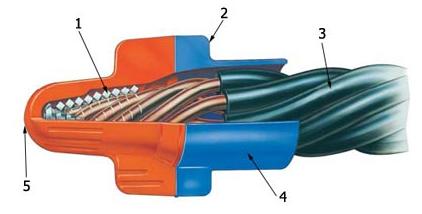

1. A belső mozgó tavasszal egy éles peremű forog drót rögzíti azokat, és létrehozza a jó elektromos érintkezés. Mivel a tágulását és összehúzódását a tavaszi csatlakozó igazítani a különböző huzal keresztmetszet.
2. A csatlakozó kényelmesen forog a speciális előrejelzések, amelyek növelik a nyomatékot.
3. Széles huzalmérethez. Három csatlakozók mérete O / B +, R / Y +, B / G + színskála rézvezetékek 600 V.
4. Rugalmas szoknya további védelmet biztosít, és megkönnyíti a kapcsolat „capture” a vezetékeket a telepítés során.
5. A rugalmas külső persely önkioltó, hőre lágyuló anyag védi a kapcsolatot.

A. Tiszta vezeték szigetelése 13 mm (O / B +), 19 mm-es (R / Y +), 22 mm (B / G +).
B. határozottan tartja a vezetékek, hogy megbizonyosodjon arról, hogy a csupasz végeit rendezi és légmentesen lezárva. (Vezetékek lehet csavart és sodratlan állapotban). Wear csatlakozót a csupasz huzalvégek.
B. csatlakoztassa a csatlakozót az óramutató járásával megegyező, amíg nem rögzül.
D. eltávolításához a kapcsolat forgatás óramutató járásával ellentétes irányban.
