Hello mindenkinek. Szeretnék megosztani veletek egy egyszerű kis shemkoy, nevezetesen feszültségszabályozó AC 220 V-os. A design nagyon egyszerű és nem igényel nagy beruházási és összegyűjteni az ilyen shemku lehet minden kezdő rádióamatőr.

Ez a kialakítás azt használja a házi elektromos amelyek készülnek kása a kutyák, és a közelmúltban kérte a forrasztópáka.

szükségünk lesz a gyártás a szabályozónak:

Egy pár ellenállások 1 kOhm is lehetséges 0,25w, egy változtatható ellenállás 1 MOhm, a két kondenzátor 0,01 uF és
47 nF, az egyik dynistor amely vittem gazdaság izzók, polaritás dynistor nem annyira, hogy a forrasz lehet, amit akarsz, ahogy szükségünk van egy triak egy kis mosdó, triak én használt járműsorozatokkal fémházas 10 amper, de használható KU208G, még szükségünk van a csavaros sorkapcsok.

Ó, egy kicsit egy változtatható ellenállás, ha tesz egy 500 ohm kell beállítani elég simán, de csak 220-120 V, és ha nem tudja beállítani 1 mOhm hogy kemény időközzel 5-10 V-os, de a tartomány növeli 220-60 voltot.

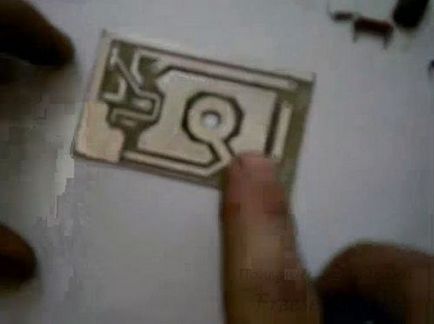

Így kezdődik összeszerelés a teljesítmény szabályozó, erre van szükség, hogy először a nyomtatott áramköri lap.

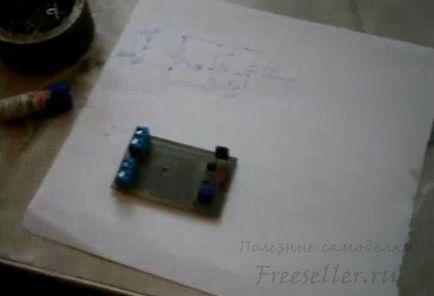

Miután a PCB készen áll, hogy a rádiót alkatrészeket a nyomtatott áramköri lap. Az első lépés forraszanyag csavaros sorkapocs.

Következő forrasztani ellenállások és kondenzátorok, majd dynistor.

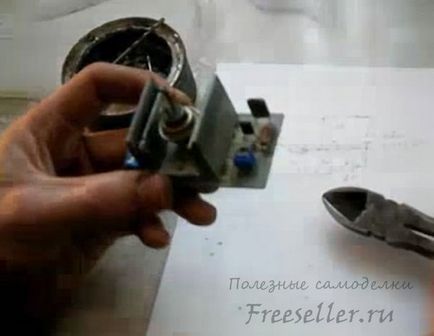

És az utolsó, hogy telepítse a hűtőborda és a triak.

Ez minden nyomásszabályozó készen áll a moslék alkohol felelős, és ellenőrizze.
