A kábel (csatlakozó) SCART

History SCART.

Név SCART jelenti Syndicat des Constructeurs d'APPAREILS Radiorécepteurs et T # 233; l # 233; viseurs (francia), Rádió és Televízió vevő Szövetsége (angol) vagy "Association gyártók rádió és televízió vevőkészülékek" (Magyar). Ez a csatlakozó eredetileg meghatározott francia szabvány, de később jóvá CENELEC (Európai Szabványügyi Bizottság villamosmérnöki) az EN 50049-1 szabvány, valamint az IEC (Nemzetközi Elektrotechnikai Bizottság) szabvány szám alatt 933-1.

Franciaországban is, SCART csatlakozó gyakran nevezik P # 233; Ritel (a gyártó cégek), és az ázsiai malmok - euroscart (bevezetett Sharp marketing kifejezés teljes bekötésű SCART interface), Euroconector vagy EuroAV. Az USA-ban, akkor is megtalálja a névadási EIA Többportos (multiporton csatlakozó / EIA interfész vagy csak EIA interface), mivel ez egy szövetség EIA (Electronic Industries Alliance. Electronic Industries Alliance) megpróbálta egységesíteni a SCART az USA / Kanada.

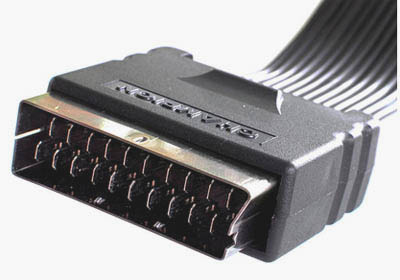

SCART design.

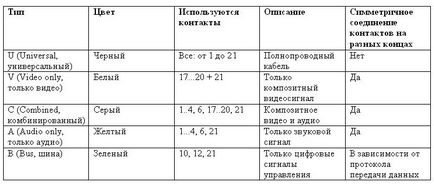

El kell ismerni, hogy az eredeti változata SCART leírások állítottak annyi, mint öt különböző lehetőségek összekötő kábel, amelyet meg kellett volna egy másik színt, vagy fonott érvéghüvellyel Kábel:

A gyakorlatban azonban csak kábelek U, ahol a C-típus nem egyezik a fent tárgyalt „cut-down” változata a 10-tűs csatlakozó kábel. Általában mindig használja a teljes vezetékes, vagy „teljes” SCART kábelek forrasztás mind a 21 csapokat. Ezeket nevezhetjük másképpen, például a használati utasítás a DVD-lejátszó Philips DVP 630/632 csatlakozó ez a kábel az úgynevezett RGB (TV OUT), és maga a kábel - fekete RGB kábel (fekete RGB-kábel); Útmutató Plazma TV Panasonic TX-PR42U20 / TX-PR46U20 / TX-PR50U20 bemeneti SCART-csatlakozók csak az úgynevezett AV1 (RGB, VIDEO) és AV2 (RGB, VIDEO, S-VIDEO). Érdekes megjegyezni, hogy a kapcsolat a DVD-lejátszó TV SCART-kábel szinte mindig tartják az első (és gyakran csak) az üzemeltető a játékos útmutató és a tv, így tartják előnyösnek, még ha 3xRCA vagy a HDMI, akkor, ha nem Full HD módban (teljes vagy valódi high definition), az, hogy a HDMI elengedhetetlen.

Ellenőrizze, hogy a kábel ne legyen nehéz (bár meg kell jegyezni, hogy néhány, a kapcsolatok „tükrözött”, azaz kapcsolat SCART-SCART kábel nem helyes - lásd alább.). De SCART rövidített változata találkozhatnak és kivezetés eszköz, azaz a eszköz maga nem támogatja a kapcsolati (jelek) SCART. Ez különösen jellemző az alacsony költségű gépek és költségvetési jól, ha a vállalat-gyártó egyértelműen jelzi ezt a dokumentációt.

Elhelyezkedés kapcsolatok a SCART csatlakozó.

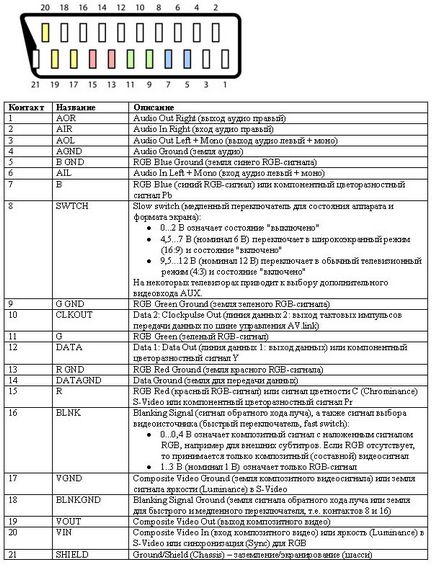

Elhelyezkedés A névjegyek eszköz SCART-csatlakozó (elülső nézetben, a kábel oldalon):

Az elv a kétirányú SCART munkát.

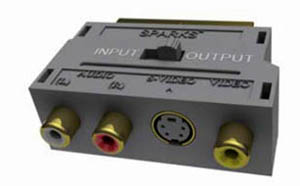

Spárga és adapterek.

Néhány Kapcsolatok SCART-SCART szabvány invertált teljesen vezetékes kábel (nem szimmetrikus), úgy, hogy egy bemeneti jelet egy kábelen csatlakozódugó SCART-SCART válik a kimeneti jel a másik végén. Ez a módszer „fordított” 1 és 2 érintkezők, a 3. és a 6., 17. és 18., 19. és 20. A fennmaradó csapok közvetlen kábeles kapcsolat „one-in-one”. A lényeg az, hogy SCART csatlakozó kábel teljesen vezetékes (teljes), amely összeköti az összes 21. kapcsolatot.

Tipikus SCART csatlakozó ferde kábel képesti helyzetükben a kábel dugó házának helytakarékos miatt tömörebb kábelezés a SCART aljzatba a hátsó a berendezés (például, SCART-SCART kábel teljesen vezetékes kapcsolatot gazdaságos vonal kábel termékek Belsis).

Tippek SCART gyakorlati haszna.

2. Sok TV több SCART csatlakozó, más, mint a jelen S-Video. Ráadásul nem minden SCART kábelek teljes (ők már szinte kihalt az eladás, hanem a gyakorlatban előforduló).

5. A MultiContact csatlakozó kialakítás gondos összehangolása a dugó a foglalathoz képest behelyezése előtt, mint a SCART csatlakozók nem önbeálló érintkező darab behelyezésekor egy kis szög, használt modern csatlakozók.

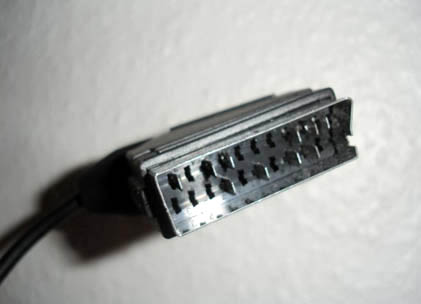

6. Olcsó 10-tűs SCART csatlakozó törékenyek, kis szilárdságú és szegény érintkezés megbízhatósága, összehasonlítva a szabványos 21-tűs SCART csatlakozó.

8. A maximális hossza passzív (nem erősített) SCART kábel nem haladhatja meg a 10-15 métert.

9. Mivel a magas feszültségű jeleket a SCART (12 C) üzemmódban „hot” csatlakozó (anélkül, hogy kikapcsolja) nem ajánlott. Nem a sérülés veszélye, de ez károsíthatja az elektronikus áramköröket eszközöket, amikor hanyag betét a dugót a konnektorba. Ezen kívül számos TV nincs szükség földelő (csakúgy, mint a másodosztályú kettős szigetelés), hogy kár, hogy a hatalom futás a TV készüléket a fém SCART csatlakozó ház (pin 21) lehet egy feszültség felével egyenlő tápfeszültség (az érintőképernyő a kéz lesz kényelmetlen, de nem lesz halálos). Csatlakoztassa a SCART kábelt csak a készülék kikapcsolása mindkét készülékhez, vagy legalább elejt a gép által hajtott!

SCART kábelek vállalatok Belsis.

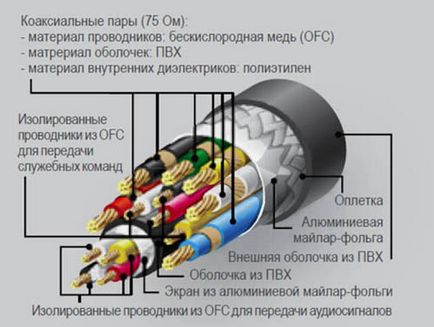

Belsis cég gyárt kizárólag a teljesen vezetékes ( „teljes”) SCART csatlakozó kábel a vezetékek minden kapcsolatot, beleértve a védőfal.

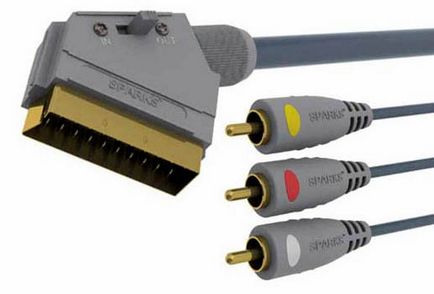

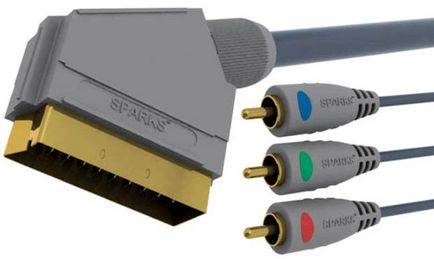

Még a gazdasági család SZIKRA Nickel Company Belsis alkalmazni speciális SCART csatlakozók, amelyek a következő előnyökkel jár:

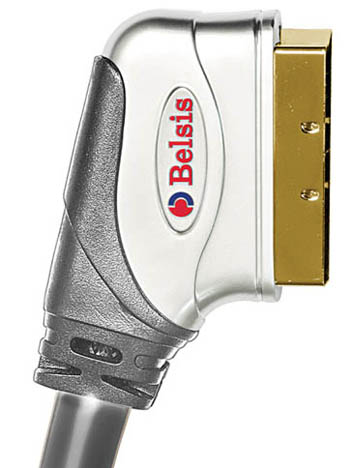

• Az érintkező részek készült kiváló minőségű α-réz, és maguk a belső érintkezők vannak bevonva 24 karátos aranyból. A kapcsolati felülete ilyen struktúra van egy magas korrózióállóság és a mechanikai kopásállóság. Ez javítja a műszaki jellemzőit a kapcsolati összefüggésben nőtt a száma össze- és lekapcsolást ciklus.
