Bekötése a garázsban a kezével, vezetékek bekötési rajz

Nehéz vagy könnyű - kábelezés a garázsban a kezével. Melynek tartalmaznia kell egy kapcsolási rajz a garázsban, milyen anyagokat kell használni, és hogyan kell telepíteni készülékek, megtudhatja ma.

Hogyan készítsünk saját kezűleg

Ha nem fél a vágó fogó, a szó a SAE nem csúnya szó, és PUGNP rövidítés nem bemutatni, hogy az állam a mély transzban, így a kábelezés a garázsban a kezével, a rendszer ami lesz szó ebben a cikkben, akkor karnyújtásnyira.

Nem fogjuk alakítani egy mini-car szolgáltatás, lift, géppark és néhány hozzászólás hegesztés. Valamint nem fogunk csak „nagyapja lehetőség” egyetlen lámpa közepén a mennyezet és a kivezetés „hordozó”. Vágjunk bele.

Standard kapcsolási rajz a garázsban a következőket tartalmazza:

• eszközt biztosítunk a áramütés elleni védelem;
• kábelezés;
• kapcsolat világítás;
• elhelyezése üzletekben.

A sötét tud dolgozni, de nem sok örömet. És meg kell tennie ahhoz, hogy marad ez a szent hely a autós adta csak a pozitív érzelmek. Ezen túlmenően, feltérképezni egy zseblámpa keres egy elszabadult dió már nem tervezi, ezért kezdődik a világítás.

Minél több a fény - a jobb terjed ki azonban a teljes mennyezeti lámpák semmi ok. Akkor helyesen pozícionálja a kevés fény, hogy egyenletes megvilágítás.

Házi használatra elegendő részt vettek:

1. Általános világítás, így normális, hogy mi történik a szobában.
2. Helyi lefedettség a padon területen.
3. A világítás a szerelőakna esetén elérhetőségét.

Ha nem tudja, hogy milyen típusú vezetékek vezetékek. de nagyon érdekel, akkor nézd meg itt.

Természetesen a lámpákat meg kell védeni a károsodástól esetén mechanikai hatás, és hogy biztosítsák a felhasználó biztonságát, ha nedvesség nincs rosszabb, mint IP65.

Mint az egyik rendszerek, ahol lámpák javasoljuk helyen lineáris fénycsövek a mennyezet alatt közelebb a falak. Ezek a lámpák nyújt általános világítás. Egy szabványos garázs 4 x 6 méter elegendő 2 lámpák át 36 watt mindkét oldalon, és az egyik a hátsó fal és a kapu közelében.

Lásd még: Meglévő típusú kábelezés

Világítás működő zónák padok teljesítenek védett LED irányított sugárzás üzemi feszültsége 12 V.

Ezek nem fűtött, így a lehetőséget, hogy égett, és a feszültség alatti 36 V zárja áramütés a lámpa meghibásodása. Ezen felül, ezek a leghatékonyabb energiafogyasztást.

Profil lyuk vandálbiztos LED fény árnyalatait diffúz fényt. Tápfeszültség - 12 V, az elektromos transzformátor helyett a bejárat a garázsba. A gödörbe közepes méretű 1 x 4 m elégséges annak megállapítására eltolt 3-5 kis lámpák.

Konnektorok és kapcsolók

Helyezzük a foglalatba úgy, hogy azok könnyen használható, de a hely kell zárni annak lehetőségét, hogy a véletlen sérülés piacok magukat. Jellemzően a feltöltött 60 centire a padló.

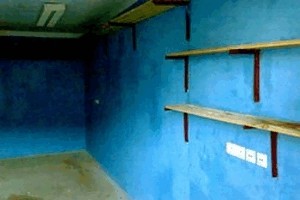

A legkényelmesebb módja, hogy helyezze 2-4 aljzatok a padon, 1 aljzat közelében a világításkapcsoló, és 1 a kapunál.

Meg kell védeni a nedvességtől kilépő földelő érintkező és a fedelet. Telepítése a foglalat a szerelőakna nem kívánatos, akkor jobb, ha használja a kiterjesztést, ha szükséges.

Az energiatakarékosság érdekében állítsa a kapcsolót két kulcsot, így beállíthatja a megvilágítás intenzitása a munkaterületen. Switch hely 15 centire az ajtónyílás magasságban 1,5 méter magasságban.

A megvilágított megtekintésére is létrehozni egy külön kapcsolóval úgy, hogy elejt leállításkor transzformátort.

vezeték

Ha idején a fal építését a garázsban rakták rejtett kábelezés - használni. Azonban, ezek hiányában, nem pazarolja az erejét, hogy a Stroebe falak. Tette a felfedezést vezetékeket.

Kábeleket a fém cső hullámosítás, kábel - csatornákat, vagy önkioltó csőbe. Célszerű használni, nem éghető kábellel VVGng vagy NYM.

Világításához elegendő használni réz kábel 3 x 1,5 mm 2; asztal feletti a tartályokra - 3 x 2,5 mm 2; az aljzatok célja, hogy csatlakoztassa nagy teljesítményű terhelés - 3 x 4 mm-es 2.

Kábelezés a garázsban - a védelmi áramkör

Mivel nem csak az autót a garázsba, de néha még mindig működik, szükség van a biztonság érdekében, az elektromos és a tűz. Ehhez biztosítani kell, hogy a földi eltérés megszakító vagy RCD.

Lásd még: A teljes csere elektromos vezetékek saját kezűleg

A földelő vezetéket végző pajzs a teljes, a vezeték szakasz legyen legalább 6 mm 2 hiányában a pajzs földsínhez nem földelő pont.

A bejárat a garázsba beállított tányért, amelyhez csatlakoztatni RCD egy névleges áram nem kevesebb, mint engedélyezett a garázsban szövetkezet. Abban az esetben, egy garázs, egy magánházban, a legjobb az lenne a 32A. Különbségáram válasszon több, mint 30 mA. Hőmérsékleti feltételek - megfelel a minimális hőmérséklet a területen.

Ideális -, hogy külön RCD világítás és konnektorok. Ha működik Outlets védelmet, akkor képes lesz arra, hogy megértsék annak fényében, hogy mi történt az okokat.

Az alábbiakban egy kép a garázs védelmi áramkört.

De ha azt tervezi, hogy egy külön RCD át 32-40 A, a készlet után aljzatok szokásos „automata”, hogy a 25A, és a világítás - 10A. Ez elég ahhoz, hogy csatlakoztatható egy üzletet viszont alapvető eszközökkel.

elektromos készülékek

Ha szeretné, hogy maradjon a garázsban, és valamit a saját kezét, egy idő után, akkor az előírt minimális teljesítmény.

Ahhoz, hogy készen áll rá, akkor jobb, ha tervezni előre a terhelés hálózatról és vegye figyelembe előállítására bekötési rajzok a garázsban.

Az alábbiakban példaként teljesítmény háztartási gépek:

• Töltő - 0,2 kW;
• electrofret - 0,6 kW;
• LBM ( "bolgár") - 1 kW;
• elektromos fúró - 1 kW;
• malomkő - 1 kW;
• Nagynyomású mosás - 2 kW;
• A hegesztési félautomata - 2,5 kW;
• hőlégfúvó - 3 kW.

Mint látható - semmi nehéz már nem várható, ezért a kábel keresztmetszete 4 mm 2, és a megszakító 25 A, jól választottunk.

Az alábbi táblázat válassza a vezeték mérete a megengedett teljesítmény és áram.

Összefoglalva érdemes megjegyezni, hogy az időt, fáradságot és pénzt kell, hogy ha az elégedettség az elvégzett munkát. A magas minőségű, kézzel készített hám lehetővé teszi, hogy abban az elektromos és tűzvédelmi a garázs.
