Az ébresztő beállítása UAZ Patriot
• Modul bypass indításgátló rendszeres BP-03
1. Hozzáférés a biztosítékdoboz fedelét podtorpednika távolítsa el a Oise Patriot (SNAP).
2. A fedél műszerfal Uaz Patriot, lecsavarja a két önmetsző rögzítőelemek. Ezután elfordulunk 4 csavart, és távolítsa el a műszerfalon.
3. Állítsa a LED-balra tartó szélvédőre UAZ Patriot, a szerviz gomb bármilyen erre alkalmas helyen, az antenna beépített ütésérzékelő és dönthető a szélvédőre.
4. Állítsa be a motorháztető alatt az Oise Patriot sziréna és a motor hőmérséklet érzékelő. A vezetékek haladnak át a rendes pecsét a bal oldalon egy motor pajzs.
5. A jelző egység mögött van telepítve a műszerfal Uaz Patriot.
6. csatlakoztatása „tömeg” jelző a jogot a kormányoszlopot.

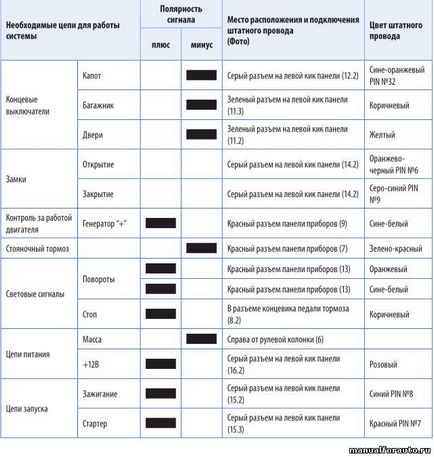

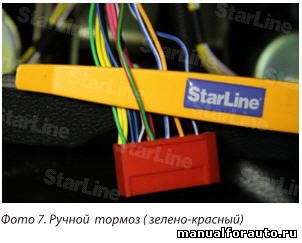

7. A kézifék vezérlő csatlakozót kell a vörös műszerfal 1. reakcióvázlat szerint
8. Ha szükséges, csatlakoztassa a fékpedál vezérlő csatlakozó utánfutó fékpedált
9. motor indítási vezérlés csatlakozni egy vezetéket egy ellenőrző lámpa a vörös töltés csatlakozó műszerfal
10. modul bypass rendszeres indításgátló csatlakozni megtörni egyik vezetékre szabványos keretek, kulcstartó tegye a bejáró
11. A zöld csatlakozó a bal kick panel csatlakoztassa az ajtó kapcsoló és csomagtér
12. A szürke csatlakozó a bal kick panel, csatlakoztassa a motorháztető pótkocsi
13. A piros csatlakozó műszerfal csatlakozni irányjelzők
14. Csatlakoztassa a vezérlő központi zár csatlakozó szürke a bal kick panel a 2. reakcióvázlat szerint.
15. Csatlakoztassa a gyújtás és az indító szürke csatlakozó a bal kick panel.
Huzal tápegység modul jelvezeték szürke csatlakozó
Sárga Kék (IGN1)
Fekete Sárga Piros (ST)
16. Csatlakoztassa a hálózati jel és a tápegység a szürke csatlakozó a bal kick panel.
Huzal tápegység modul jelvezeték szürke csatlakozó
Rózsaszín Piros (+ 12V)
17. programozható paraméterek startup (lásd 2. táblázat A telepítési utasításokat)
Programozható funkció a függvény értékét
Száma 09 -Duration scroll starter 6,0 másodperc
Number 12 -aktivatsiya támogatja a plug
miközben a motor szigorítása kézifék
18. Állítsa be a sokk szenzor és dönthető. Ellenőrizze a riasztást. A szerelvény a Oise belső Patriot előállítani fordított sorrendben.
