Arról, hogy hogyan csatlakoztassa a számítógép előtt - a bekapcsoló gomb, USB, fejhallgató-csatlakozó és
Az előlapon a számítógép: elveivel kapcsolatban
Az elején meg kell jegyezni, hogy a számítógép házából el kell mozdulnia egy pár vezetékek. A köznép az úgynevezett „csapok” az angol szó Pin, ami azt jelenti, „pin” vagy „pin”. számítógépház vezetékek apró, és ezek a csatlakozók, amelyek behelyezzük a csatlakozók az alaplapon található a számítógép.
Mielőtt folytatná közvetlenül a számítógép előtt kapcsolatot az alaplap, akkor meg kell határozni a rend, amely vezeték egy feladat végrehajtásával megbízott. Ehhez csak nézd meg a címkét nyomtatott a csatlakozókat. Arra hivatkoznak, hogy a következő megtalálható:
- Teljesítmény SW - vezetékes, felelős a bekapcsoló gomb, ami történik, és ki a számítógépet,
- Törlés WS - vezeték, amely kiterjeszti a számítógép reset gombot;
- Power LED - és a Power Led + (kombinálható) - vezetékes kapcsolat, amely működik izzó kapcsolja be / kapcsolja ki a számítógépet;
- HDD LED - kábel, felelős a munka a kijelző merevlemez;
- USB - kábelt az USB-csatlakozó, lehet a 2.0 vagy 3.0 protokoll;
- HD Audio / hangszóró - fejhallgató-csatlakozó és a mikrofon.
A fenti standard nevek. Csatlakozó felelős USB, alá lehet írni - USB 2.0 és USB 3.0. Ha be van jelentkezve, mind USB, majd határozza meg a csatlakozót a gyorsabb adatátviteli protokoll egyszerű - már több bemenettel rendelkezik.
Az előlapon a számítógép: Csatlakoztassa a tápkábelt és kezelőgombok
A kapcsolat az első gombok és a számítógép alaplapi semmi nehéz. Ehhez van szükség:
- Vegyük az utasításokat az alaplap;
- Talál ott információt a kapocs, amely nevezhető F_Panel vagy az előlapon. Ha nincs utasítás, csak nézd a blokk az alaplap;
- Ezután összpontosítva az információt a utasításokat, vagy fel van tüntetve az alaplap kísérő feliratokat, csatlakoztassa a kábelt a bekapcsoló gomb, reset, és megjeleníti.
Megjegyezzük, hogy a csatlakozók és dugók, a legtöbb esetben védve vannak hibás kapcsolat. Azaz, hogy kösse össze őket egymással egyszerűen nem fog megfelelően működni anélkül, hogy elszakadna a kapcsolatokat.
Computer Előlap: Az USB csatlakozó és a 3,5 mm-es
Csatlakoztassa az előtt a számítógép, meg kell ugyanazokat a szabályokat követik: keressen egy helyet csatlakozni az utasításokat, és a későbbi csatlakozás a dugót a konnektorból. Felhívjuk figyelmét, hogy nem mindig az alaplap lehet a hely összeköti egymással az elülső USB 3.0 port. Ha bekapcsolja nincs hely, elhagyták csatlakoztatva.

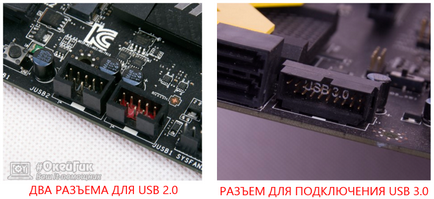

Meg kell jegyezni, hogy a csatlakozók az audio kimenet is szerepel egy közös egységet az elülső kijelző és a bekapcsoló gomb, és lehet külön-külön az alaplapon. USB portok mindig külön, és a helyét a kapcsolatot az alaplap aláírt elnevezések F_USB, JUSB vagy USB 3.0. Az első két lehetőség jellemzőek a USB 2.0 csatlakozó, amely kapcsolódik révén 10-pin, míg a csatlakozó 3,0 igényel 20 érintkezők.
Szabad összetéveszteni az első elég nehéz a folyamat összekötő gombok, csatlakozók és kijelzők. A legfontosabb dolog a teljesítménye e művek - pontosság, mint shketery az első csatlakozók az alaplapon nagyon vékony, és túl sok erőt károsíthatja azokat.
