Állítsa be 2110 ködlámpa, masteravaza

Nem minden 2110 van szerelve ködlámpák a gyárból. Hogyan kell telepíteni, és csatlakoztassa a ködben 2110? Segít az egyszerű útmutatót!

Amire szüksége van egy kapcsolat

1) Teljes skálájú ködlámpa (GKPTF), az ár meg körülbelül 120 hrivnya (ha nem veszi púpozott).

Állítsa ködlámpákat.

Fontos: a torpedó a régi modell kell beállítani GKPTF 2110, ha van egy EURO - kötőjel, vásárlás GKPTF az 2115 (különbség van a gombok).

2) ellenőrző lámpa (kontroll print).

3) multiméter (speciális multiteszter).

4) csatlakozó Kit "anya" - "Apa" + 8 csatlakozók, "anya".

5) tekercs szalagot.

6) Heat (csomagolás).

• Elektronikus kapcsolási vázlatok ködlámpákat.

Ködlámpák 2110 kapcsolási rajz

Vezetési protivotumanok kapcsolatot.

Csatlakozási lehetőség 1

1) Nyissa ki a biztosítékot blokk, majd csavarja ki a csavart, vegye ki, és adja át a biztosítékot. Vezetékek, zöld színnel jelzi, nem megy a gyári, akkor hozzá kell adni.

A hátoldalon a biztosíték dobozban.

2) Az öböl huzalok csomagban vágni a két vezetéket az egyes 15santimetrov. Mindkét végén a vezetékek rögzített csatlakozók „anya”.

• A piros vezetéket van jelölve 2. ábrán az 1-es számú, a pozitív, akkor is ellenőrizheti a lámpa. Stretch, hogy a láb a szám harminc hátoldalára a relé.

Csatlakozó az első pozitív vezetéket.

3) A huzal ábrán jelzett 4-es számú, a '2', a pole kinyúló hátsó lábát 87 a biztosíték blokkot.

A pozitív vezetéket a második.

4) vezetjük biztosítékok az 5. ábrán (szánják PTF) piros pozitív vezetékek, és akkor eltérnek az egyik a bal és jobb oldali fényszórók.

Biztosítékok PTF (az 10amper) telepített a gyárból.

5) a Mount a huzal, amint a 7. ábrán látható csatlakozó dupla „anya” csatolni tridtsatisantimetrovye huzal „anyák” végein.

Hozzon létre egy kényelmes szerelés kapcsolatot.

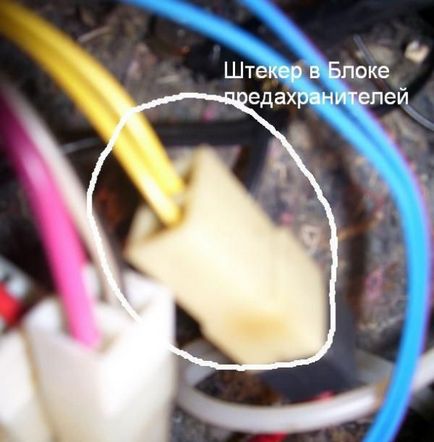

6) Helyezze a vezetékeket egyetlen „anya”, hogy a fehér csatlakozó, helyenként által kiosztott körök a biztosíték dobozban.

Helyek csatlakozni egyetlen „anya” a biztosíték dobozban.

7) dupla csatlakozó anya azt levezetni a biztosíték dobozt és csatlakoztassa őket a kettős „apa”, amely mögött a hátsó ajtó gomb.

Mi csatlakozni a jack a gombot a csomagtartó nyitás.

8) Fekete vezeték alatt a 3. ábrán, nyúlik ki a lábak 86 található a relék és mínusz. A legjobb, ha mínusz a tetején a biztosíték dobozban. Már van egy gyári fekete tekercselt huzal alatt 10 anya A huzal-as számmal jelezve 4, találkozik kapcsoljuk - off PTF.

Kevesebb és lehetővé teszi vezeték PTF.

• Számos lehetőség közül, hogy elérje PTF vezérlő vezeték.

1) Ország helyzetjelző lámpák közvetlenül, amikor a méretek áttértünk PTF.

2) A méretek segédgombos. Aztán a felvétel mérete miatt csak tápellátást biztosít a és a gombot már önmagában tartalmazza PTF.

3. Döntetlen vezetéket a gyújtást a gombot, mint a módszer 2. Ez a legkényelmesebb megoldás.

• A fotó №11 1. számú elkülönített relék PTF, és a 2-es szám - egy hely electrolifts relét. Belőle vesszük a két vezetéket, és a kimeneti, hogy meghosszabbítsák a bekapcsoló gomb világít. Egyikük (Pink vékony ebben az esetben), ha a gyújtás lesz „plusz” és a fekete vezetéket a „mínusz”.
• Ahhoz, hogy megfelelően csatlakoztassa a TFF, fontos tudni, hogy mi a bal oldali kijárat közelében található a radiátor alatt a bal fényszóró fej könnyű, és könnyű csatolni a bilincset, hogy a test a gép. Szimmetrikusan jog alapján fényszóró jobb kimenet.

ködlámpák 2110 Outside

1) Vegye ki a dugót a lökhárító beszúrni fények.

Vegye ki a dugót a lökhárítót.

2) Állítsa be a trim köd.

3) a két rögzítő csavarral vannak csavarva.

PTF rögzítse csavarokkal.

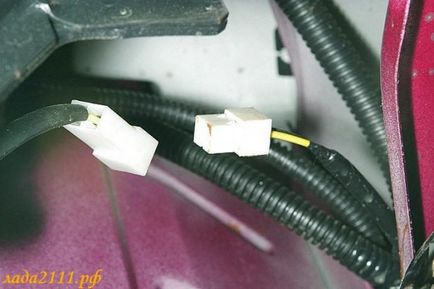

4) csatlakoztatva marad a köd 2110 összekötő csatlakozók.

Csatlakoztassa a vezetékeket összekötő kapcsok „papa” - „Anya”.

• Ha a PTF xenon, szüksége van egy korrekció a fényszórók, hogy állítsa be a fénykibocsátás.

2. csatlakozási lehetőség

1) válassza ki a telepítési helyen - általában egy kis rekesz található, a lökhárító alatt. Mert kétféle vaz2110 PTF: csapolt (szórt fény) és átlátható (fény megy foltok). Átlátszó - több divatos változat, de a legkevésbé hasznos.

2) az kell vásárolnia egy sárga LED-, vezetékek, relék, terminál a föld, keskeny szintű terminál típusú „papa” és a megfelelő terminálok, mint például a „Mama” és a szintén párna és keretek a fényszórók.

3) A motor húzza ki a vezetékeket, hogy az érzékelő és a folyadék szintje omyvatelnomu tartályban. Csavarja az anyát a ablakmosó tartály, és húzza egy köteg huzalok alatt található a bal oldalon tagja.

4) A csatlakozó W-1, szükségünk van három huzal: két sárga és fekete és egy sárga.

5) Következő, vágott két darab sárga vezeték és feszítse őket az autóban kabinban. Mi tiszta a vezetékek kapcsolódnak biztosít számukra a terminálok, mint például a „apa”, majd helyezze őket a csatlakozó, hogy a jelölt vezeték csatlakozik a sárga-fekete. Csatlakoztassa a pad, és megnyomta a vezetékeket két sárga vezetékeket, hozzanak létre egy ablakmosó tartály.

6) Akkor két darab drót, mindegyik 50 cm hosszúságú. Hozzáerősítve tömeg terminál és rögzítse a csap a tömeges vezetéket a fényszórók.

7) szakaszon huzal foglights első Spar, vegye ki a két vezetéket, ahol ő lesz szerelve fényszóró. Minden huzal kapaszkodik széles tömege terminál.

8) Most rakjuk zárójelbe a lökhárító és a széles terminál párna, mint a „mama” - a drót

9) Helyezze a hagymákat fényszórókat.

Tipp: helyezze be a hagymákat a fényszórók, hogy ne érjen az ujjait maga izzók. Ellenkező esetben, miután a fűtési tört izzót. Ha hirtelen megérintette a hagymákat, zsírtalanítsa a felületet.

10) csatolása a sárga vezetéket a lámpa, és a fekete, hogy a ház.

• Az egész PTF telepítési folyamat körülbelül két óráig tart.

Csatlakozási lehetőség 3

2) Vegyünk egy blokk PTF, és nyújtsd ki a piros vezetéket a fekete doboz (Chia), csatlakoztassa a relé blokk №85.

Itt a legjobb karmester.

3) Kapcsolat №3 blokkban W-1 Tápellátása terminálok №30, található a relé fedélzeten.

4) Kapcsolat №5 Fékbetét W-1 kapcsolódik a terminál №87 a relé blokk.

Kapcsolat az ötödik.

5) vannak összekapcsolva csatlakozó fekete vezetékek a relé blokk №86 és №4 érintkező felületeket a W-2.

6), majd kapcsolódni az érintkező felületeket №1 W-1 sárga vezetéket, és lebonyolítása, hogy a bal oldali fényszóró.

Mi csatlakozni a terminál blokkok №1 SH-1.

7) A érintkező felületeket №6 W-1 keresztül csatlakozik a sárga-fekete vezetéket a jobb fényszóró.

Csatlakozó jobb fényszóró.

8) Paste W-1 blokk a nyílásba.

Connected blokk W-1.

9) relé lemez helyet hátoldalán a fekete dobozt.

10) Menj a műszerfalon. Zöld vezetéket a pad PTF található kapcsolati №10 csatlakozni №58R érintkező (a képen ő tetején).

Fentről látjuk ugyanazt a vezetéket.

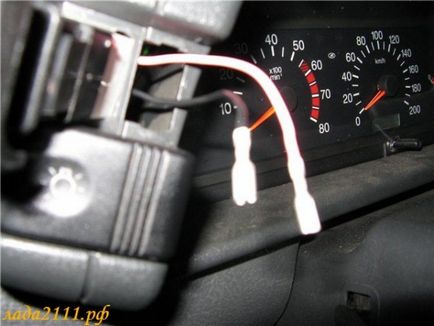

11) összeköti a két fehér vezetékek. Egy blokk a PTF, és a másik - a világításkapcsoló segítségével csatlakozók. Fekete vezető fekete volt. Visszatérés csatlakozó készülékek, gombok és napellenző helyére.

Csatlakoztassa a fekete és a fehér vezetékes csatlakozók.

12) Vissza gomb vezetékek PTF vissza a műszerfal szervezetben.

Tegyük vissza a vezetéket, és nyomja be a házba.

13) A fennmaradó két vezetéket: fekete érkező kapcsolati №7 és rózsaszín származó kapcsolati №9 csatlakozni a mutató viszont a ködlámpa használata jumper.

Csatlakoztassa a vezetékeket a csatlakozón keresztül.

14) Helyezze a kulcsot a panel.

Megjegyzés: Ügyeljünk arra, hogy ha ez működik akkor világít és a gombok lámpa PTF.

Ellenőrizze a háttérvilágítást.

Mi ellenőrizze a működését jelző.

Telepítse Xenon foglights az 2110 saját kezűleg

• Először H1 izzók állítsa be a tető egy műanyag palack. Ezután, egy tömítőanyag a reflektorfénybe.

Lámpa szerelt fedél a palackból.

• Gyakran vannak olyan autók xenon fényszórók beállítása a fő fény. Ha egy fénysugár egyidejűleg sima határ talán még legitimálja a xenon a tervezési dokumentumok az autó.

Szereljük ki az izzót a tömítőanyagot a reflektorfénybe.

• Ha nincsenek objektívek a fényszórók (csak a reflektor), a készülék jelzi a fénye az elfogadható tartományban, és vezet, hogy vakít más úton.

Xenon köd lencsék.

• Minden előnye xenon fény mintha a fókuszáló lencse, amely biztosítja a megfelelő fényeloszlás a fény. PTF xenon fény - nem vak, ha van egy fókuszáló lencse, és hogy a köd működésének javítása.

A következő részben, mi megmutatjuk, hogyan kell telepíteni a 2110 szűrő nulla ellenállás.
