A motor csatlakoztatása egy mosógép

Mosógépek, valamint bármilyen más technológia végül elavulttá válik, és nem. Mi, persze, tudjuk valahol, hogy a régi mosógép. vagy bontott alkatrészek. Ha elment az utolsó utat, akkor marad a motor egy mosógép is meg tudnak jelenni a jó szolgáltatás.

Motor egy régi mosógép állítható a garázsban, és épít belőle egy elektromos korund. Ehhez a motor tengelye kapcsolódik Emery kő fog forogni. És akkor élesíteni, hogy a különböző tárgyak, kezdve kések, végződő tengely és lapátok. Elfogadom, szép szükséges dolog a gazdaságban. Szintén a motor konstrukció egyéb eszközök, amelyek megkövetelik forgatás, mint például az ipari keverő vagy valami.

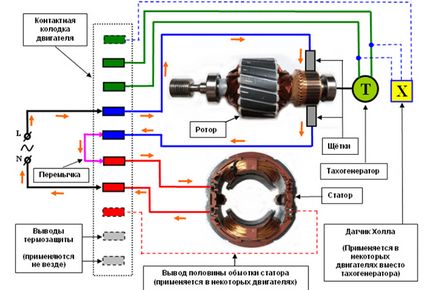

Bekötési rajz motor modern mosógép

Ha kitalálta, mit kell tenni a régi motort, az első kérdés, hogy lehet gond az, hogyan kell csatlakoztatni az elektromos motort egy mosógép egy hálózati 220. És ez pontosan az, hogy ezt a kérdést, és segít megtalálni a választ ebben a kézikönyvben.

Mielőtt folytatná közvetlenül a motor bekötését, meg kell először olvassa el az elektromos áramkört, ami világos lesz.

A motor csatlakoztatása egy mosógép hálózati 220 V ne vegye meg sok időt. Kezdeni, nézd meg a vezetékeket, hogy megy a motor, először úgy tűnhet, hogy sok közülük, de valójában, ha megnézi a fenti ábrán ez nem minden, ami kell. Pontosabban, mi érdekli csak a vezetékek a forgórész és az állórész.

Megértjük vezetékkel

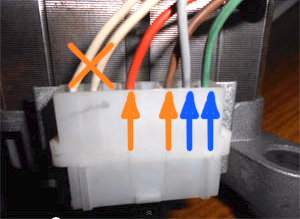

Ha megnézzük a csatlakozó vezetékek előtt, akkor általában az első két bal huzalok - ez karmester tachosensor. Ezek szabályozzák a motor fordulatszáma mosógép. Nem kell. A képen vannak fehér és narancssárga színű szaggatott kereszt.

Ezután jön az állórész vezeték vörös és barna. Van nekik jelölt piros nyilak, hogy ez több érthető. Őket követi a két vezetéket az ecset rotor - szürke és zöld jelzéssel ellátott kék nyilak. Minden huzalok, amelyek nyilakkal jelzett, meg kell csatlakoztatni.

A motor csatlakoztatásához egy mosógép egy hálózati 220, akkor nem kell a kezdő kondenzátor és a motor maga nem kell a kiindulási tekercset.

A különböző modellek mosógépek vezetékek változik a színe, de a kapcsolat elv ugyanaz. Akkor csak meg kell találni a szükséges vezetékek prozvoniv a multiméter.

Ehhez kapcsolja a multiméter ellenállás mérésére. Az egyik próba érjen az első vezeték és a második keresni azt a pár.

Működőképes tacho nyugalomban általában az ellenállás 70 ohm. Ezek a vezetékek talál azonnal eltávolítja őket félre.

További vezetékek csak prozvanivatsya és megtalálni őket egy pár.

Csatlakoztassa a motort egy mosógép

Miután megtaláltuk a szükséges vezetékek hagyta őket együtt. Ehhez tegye a következőket.

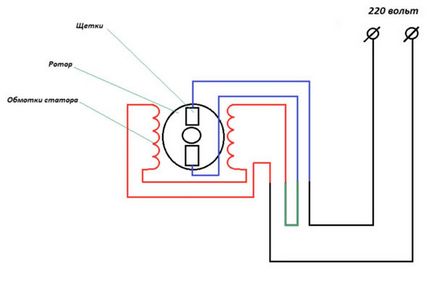

Séma szerint kell csatlakoztatni az egyik végét a állórésztekercshez, rotor kefe. Ehhez a legjobb, hogy egy jumper, és szigetelje le.

A kép jumper zöld szín jelzi.

Ezt követően, még mindig van két vezetéket: az egyik vége a forgórész tekercselés és a drót megy az ecset. Van valami, ami kell. Ez a két végét, és csatlakozik a hálózathoz 220.

Miután elküldte a feszültség a vezetékek, a motor azonnal forogni kezd. Motorok mosógépek elég erős, ezért legyen óvatos, hogy nem volt sérülés. A legjobb, ha előre rögzíti a motort egy sima felületre.

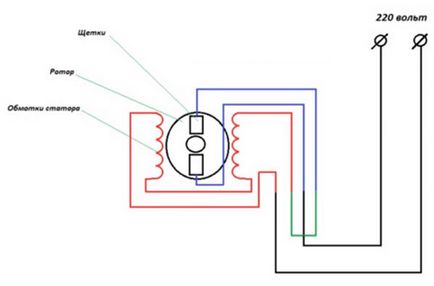

Ha meg akarjuk változtatni a motor forgásának a másik irányba, akkor csak meg kell, hogy dobja a jumper a többi névjegyet, módosítsa a vezetékek a forgórész kefék helyeken. Nézd meg a diagramot, hogy néz ki.

Ha mindent helyesen, akkor a motor forogni kezd. Ha ez nem történik meg, ellenőrizze a motor teljesítmény és csak ezután következtetéseket levonni.
Csatlakoztassa a motort a modern mosógép nagyon egyszerű, ez nem igaz a régebbi gépek. Itt a rendszer némileg eltérő.

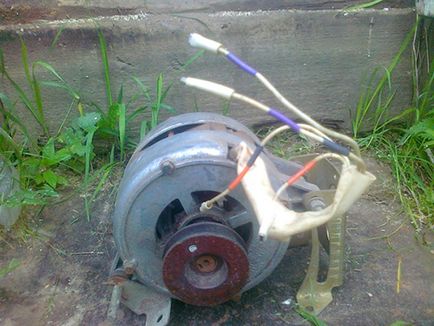

A motor csatlakoztatása régi mosógép

Csatlakoztatása motor régi stiralki kicsit nehezebb, és megköveteli, hogy megtalálják a kanyargós segítségével egy multiméterrel. Annak érdekében, hogy megtalálják a drót, megnyomta a motort illetve talál egy pár.

Ehhez kapcsolja a multiméter ellenállás mérésére, egyik végén csap az első vezeték és a második szakaszban a keresést, hogy egy pár. Írja le a tekercselés ellenállását - szükségünk van rá.

További hasonló megjelenés a második pár vezeték, és rögzíti az ellenállást. Van két tekercs különböző ellenállás. Most kell, hogy megállapítsa, melyik működik és mi launcher. Minden egyszerű, a működési tekercsellenállás kisebbnek kell lennie, mint a start-up.

Sokan úgy vélik, hogy indul ez a motornak szüksége van egy kondenzátor. Ez egy tévedés, egy kondenzátort használnak a motorok különböző típusú elindítása nélkül kanyargós. Itt meg lehet égetni a motor működése közben.

A motor indításához egy ilyen terv, akkor kell egy gombot, vagy indítógombot. Gomb szüksége a nem rögzített érintkező és alkalmas például a gombot a csengő.

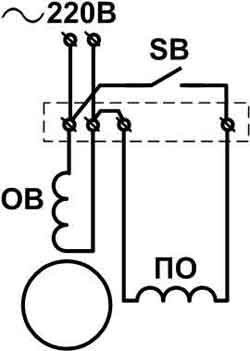

Most csatlakoztassa a motort és a rendszert gomb: De gerjesztő tekercs (RH) közvetlenül alkalmazni a hordozórakéta 220 W. azonos tekercs (SW) kell alkalmazni az azonos feszültségű, csak futtatni a motort rövid ideig, és ki kell azt - erre, és kell egy gombot ( SB).

OB közvetlenül csatlakozik a hálózathoz 220, és a szoftver csatlakozik a hálózathoz, 220 keresztül SB gombra.

• BE - A Start tekercselés. Célja csak elindítani a motort, és részt vesz az elején, amíg a motor el kezd forogni.
• OM - gerjesztőtekercsének. Ez a működési tekercselés, amely állandóan dolgozik, és ő hajtja a motor minden alkalommal.
• SB - egy gomb, amellyel a feszültséget a kiindulási tekercs a motor beindítása után, és kikapcsolja azt.

Miután elvégezte az összes kapcsolat, ez elegendő ahhoz, hogy indítsa be a motort a mosógép. Ehhez kattintson a gombra és az SB, amint a motor elindul, engedje el.

Annak érdekében, hogy a fordított (a motor forgási az ellenkező irányba), akkor meg kell cserélni kapcsolatok kanyargós. Így a motor forogni kezd az ellenkező irányba.

Most minden a motor egy régi stiralki teheti Önt új eszközt.

A motor indítása előtt, biztos, hogy rögzítse egy sima felületre, t. Hogy. Forgási sebességét annak elég nagy.
