A motor csatlakoztatása egy mosógép áramkör (motor)

Ha még mindig a motor a mosógép, akkor kitaláljuk, hogyan kell használni. Például, lehet, hogy egy élező gép. Ha kijavítani egy speciális fúvóka a kör alakú malomkő, akkor élesíteni kések, ollók, tengelyek és egyéb eszközöket.

Ön is használja a motort a mosógép az épületben. Például, amikor létrehoz egy alapot a jövőben a ház, akkor lehet, hogy neki egy „vibrátor”, amely hasznos zsugorodása konkrét megoldást. Azt is lehet alkalmazni más célra. A motor forgatni különböző fúvókákat, és hajt bármely mechanizmus.

Segítségével a képzelet és készségek az ilyen esetekben, akkor jön ki a különböző módon lehet használni az elektromos motor. És persze, a megtestesülése olyan lehetőség, hogy ezt a motort, meg kell dugja be.

Hogyan kell csatlakoztatni a motor a modern mosógép?

Ha kell csatlakoztatni az elektromos áram a mosógépet a hálózati feszültség kétszázhuszonhárom V, akkor meg kell vizsgálni, jellemzői a rész. A funkciók a következők:

• Nem kell, hogy a kiindulási tekercset.
• Elindításához nem kell kezdeni kondenzátor.

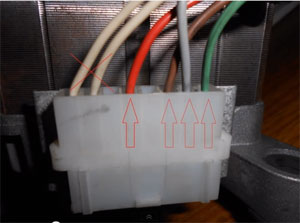

Kezdeni, szükségünk van egy módja annak, hogy csatlakoztassa a szükséges vezetékeket a motort. Két fehér vezetékek, amelyek a bal oldalon, nem fogjuk használni. Ezek szükségesek a motor fordulatszámát. Következő a kiemelt - a piros vezetéket. Odamegy állórésztekercshez. Mögötte feküdjön a barna vezetéket. Ő is rendezte az egyik állórész tekercsek. Szürke és zöld vezetékek csatlakozik a motor kefe.

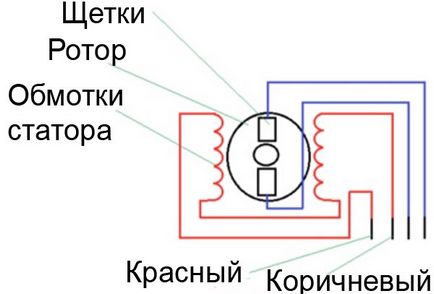

Ahhoz, hogy mutassam be a kapcsolási rajz világosabban, elkészítettük a következő séma szerint:

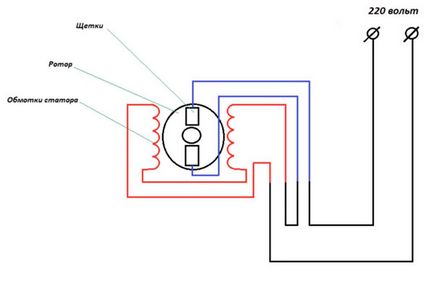

Ahhoz, hogy az egyik a terminálok a tekercselés, mi fog kapcsolódni egy vezeték 220 voltot. Az kell csatlakoztatni az egyik kefe. A fennmaradó kefemotor a mosógépet kapcsolatot a második huzal 220. Például, amint az az alábbi ábrán:

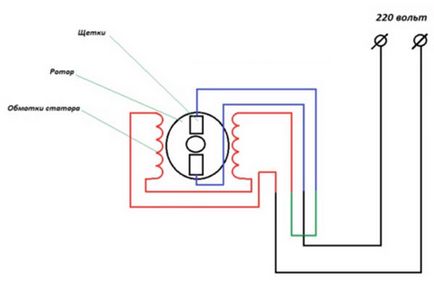

Ezt követően, akkor indítsa be a motort a hálózat 220 ellenőrizni annak teljesítményét. Ha mindent helyesen, akkor meglátod, hogyan kell forgatni a mozgó része a motor, és hallani a zajt a munkáját. Ha minden jól megy, a motor készen áll a használatra. By the way, ebben az összefüggésben az mozog ugyanabban az irányban. Mit kell tenni, hogy megváltozzon a forgásirány? Lásd az ábrát:

Mint látható, a sematikus látható a fenti képen, annak érdekében, hogy változtatni a forgásirány mi szükség van cserélni a kapcsolatot a motor kefe. Miután újra csatlakoztatni a motor ismételt vizsgálat azt csatlakoztatja a hálózati 220 voltot.

Hogyan kell csatlakoztatni a motor a régi gépeket?

Helyesen csatlakoztassa a gépjárműveket nem olyan egyszerű. De ha tudod, hogy ez megtörtént, a problémák nem szállít.

Kezdetben két kimenet párok kell találni. Ahhoz, hogy megértsük, hol vannak, fel tudjuk használni egy multiméter (tesztelő). Válasszon egyet a terminálok a tekercselés és csatlakoztassa a teszter próbával. A maradék próba multiméter ellenőrizni fogjuk egyéb megállapítások, hogy talál egy srác.

Így meg fogjuk találni az első pár. E két következtetéseket, amelyek alkotnak egy párt. Most meg kell értenünk, ahol kezdő és fut kanyargós. Ehhez mérje meg az ellenállást. Indításkor addig nem lesz több ellenállás.

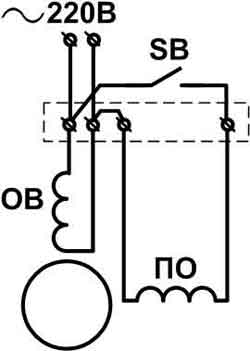

És így, már talált munkát, és elkezd kanyargós. Most már tudjuk csatlakoztatni a motor egy sematikus rajz, amit látsz a közelben. A diagram azt mutatja:

• BE - A Start tekercselés. Meg kell teremteni az induló nyomaték bármilyen irányba.
• OM - gerjesztőtekercsének. Ő is felhívta a futás kanyargós. Szükség van a mágneses teret hoznak létre forgatást.
• SB - kapcsoló (gomb) rövid életű viszont a hatalom a kétszázhúsz voltot.

Ha szükségessé válik, hogy változtatni az irányt, amelyben a motor forgásának küldjük, meg kell változtatni a megállapításokat a helyén. Ezzel a módosítással a forgásirány megfordul.

Amikor végez egy teszt kapcsolatot, és indítsa el a motort, ne felejtsük el, hogy vigyázzon a saját biztonsági és mások biztonságát. Ügyeljen arra, hogy rögzítse a motor. Ez megakadályozza a túlzott rezgés vagy túlzott mozgás.
