A metszéseket a rajzokon
Részletességgel. vagy egy összeállítást, amely számos szerkezeti elemek, néha meg kell mutatni az elme a vágás, a jobb megértés, amely kívül esik az üreges külső héj képe. Az így kapott szakaszok vannak töltve szaggatott vonallal szerint az anyag. amelyből azok állnak.
A bemetszéseket alkotnak részletes képet világosan meghatározott határai a geometriai formák egy összetett termék. A metszéseket. alapján a helyét a vágási sík, osztva: vízszintes, függőleges és ferde.
A helyszín a nyírás síkok függ kódnevei repülőgépek. Így, ha a metsző sík mentén irányul hossza vagy magassága a tárgy, a továbbiakban longitudinális, és ha ezek a síkok merőlegesek tárgy hosszúságú vagy magasságú, keresztirányú.
Kifinomult és egyszerű darabok. Ez a számától függően a vágási sík.

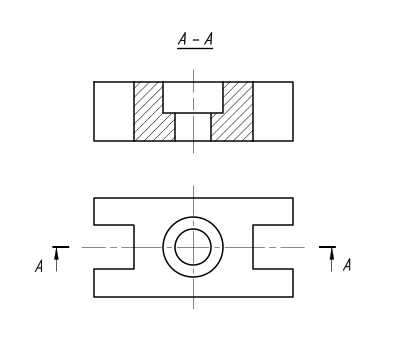

Vízszintes szakasz - metszeti képe, amelyben a vágási síkot párhuzamosan van elhelyezve a vízszintes síkkal vetítés. A rajz az épület célja, vágások az ilyen típusú lehet rendelni más nevek, mint például a „terv”.
Függőleges metszet - ez a rész, ahol a boncoló síkjára merőleges vízszintes síkjában vetítés.
Ferde vágás - itt a vágási síkot szöget zár a vízszintes vetülete síkban.
Egyszerű cut - vágott, ami úgy alakul ki egy vágási sík.
Részletes szakasz - az ilyen típusú rész úgy van kialakítva metsző síkok összeg két egység.

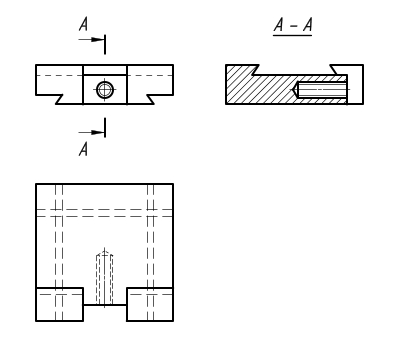

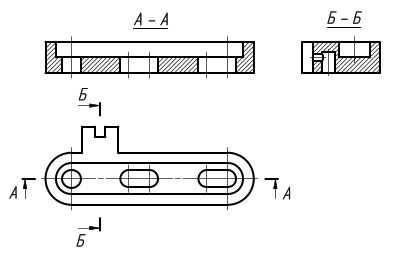

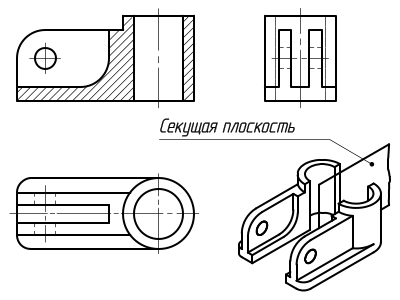

A kép jobbra mutat példát a végrehajtás a két függőleges részből áll:
A - A frontális metszete
B - B profilléc
Mivel a metszetszintet nem esnek egybe a szimmetriasíkjaiban a részleteket a rajzon ábrázoljuk betűs jelzéssel.

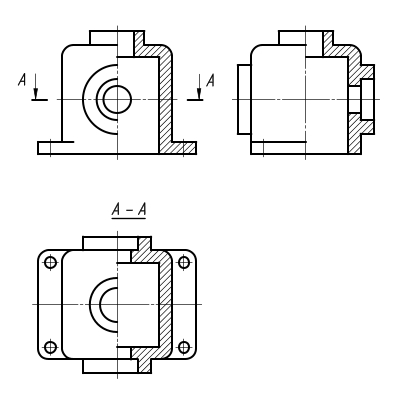

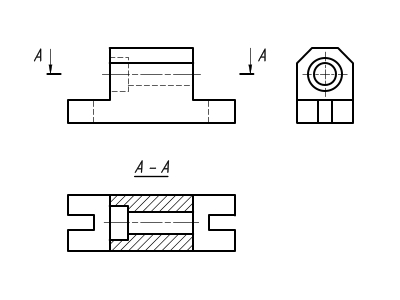

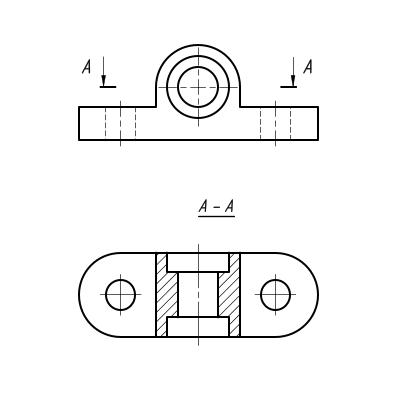

A bal oldali kép példaként, ami azt mutatja, a vízszintes vágást képződésén keresztül. Részlete a repedt síkkal párhuzamos vízszintes síkjában vetítés, és ezért a kapott vízszintes szakasz található, a felülnézet.
Ha az egyszer használatos típusú, és a helyére egy keresztmetszeti szimmetrikus formák. lehetőség van képezve connect fele-fele részben, elválasztva egy vékony szaggatott vonal, szimmetriatengelye.

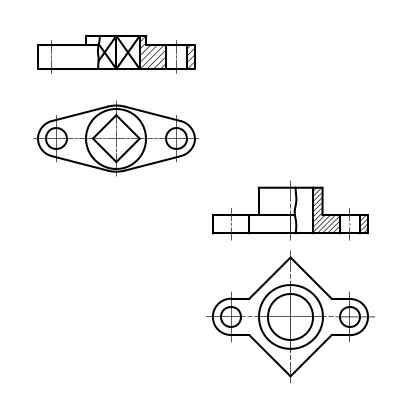

Azokban az esetekben, amikor a szimmetrikus részek össze vannak kötve a forma és a vágás, ha a szimmetria tengelye egybeesik a vetülete egy vonal, a forma a vágási vonal elválasztja szilárd hullámos végzett balra vagy jobbra a szimmetriatengely.

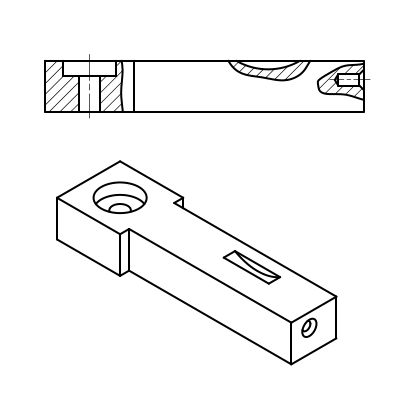

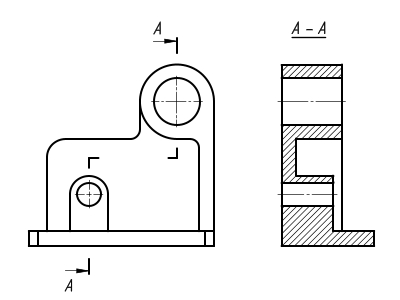

Amikor meg kell határozni egy konfiguráció a belső szerkezet a tárgy egy külön része a darabolást, amely az úgynevezett lokális. Egy helyi szabvány metszést vonalak osztják. Ez lehet egy vékony folytonos vonal egy megtörés vagy hullám. Hasonló cél vonal nem lehet átfedésben más elemekkel a rajz.

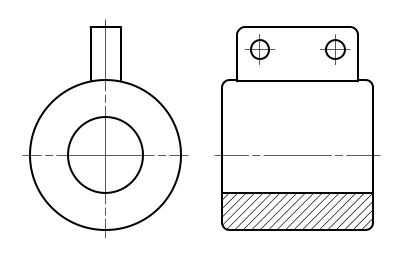

Ha a bemetszést ejtenek a helyi része a tárgy, amely egy forgó test, és ennek következtében, látható, hogy középvonala, helyi részén lehet elválasztva, azzal a céllal, hogy ezt a tengelyirányú vonalon.

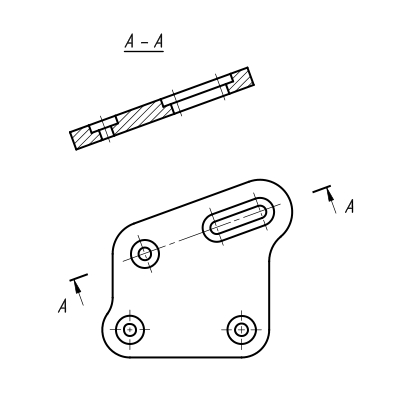

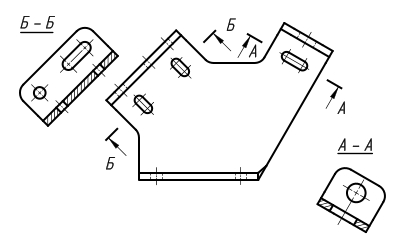

Ferde szakaszok kell kialakítani és elhelyezni, összhangban a nézési irányba nyilak által jelzett on metszetvonalat. Rendelet keresztmetszeti metszősík jelölt vonal, nyilakkal jelölve a nézeti irány. Fent a felirat vágás elkészült, a megfelelő szakasz sík.

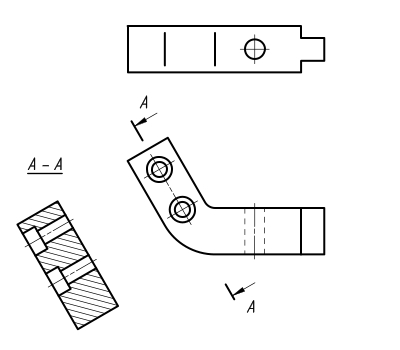

Ha szükséges, lehet elhelyezni ferde vágást a rajzon kívülre területén a vetítés miatt a látványt, de a nézési irányát a nyíl a metszetvonalra. Előnyben kell részesíteni, tenni aszerint, hogy milyen típusú, és a metszést - A.
Amellett, hogy az egyszerű darabok egy vágási sík használnak komplex szakaszok két vagy több egymást metsző síkok.
Komplex bemetszést által alkotott több párhuzamos metsző síkok, az úgynevezett lépésenkénti. Step cut lehet vízszintes, elöl, profil és lejtős.

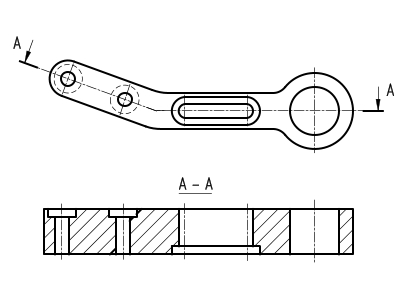

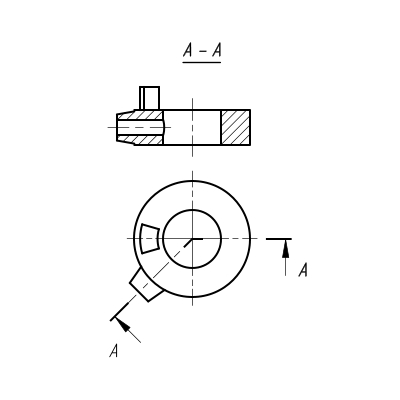

A törött részek cutplanes próbaidő fordított arról, hogy metszésvonalnak összehangolni egy síkban. Ha kombinációk síkja párhuzamos bármelyik a nagyobb felületek a nyúlványok, a törött részén lehet elhelyezve helyett a megfelelő fajok.
Amikor a törött részén, amikor az egyik metszősík elfordítjuk, hogy egy másik tárgy elemek mögött helyezkednek el úgy, nem forgatja azokat ábrázolva vannak vetítve a nyúlvány megfelelő síkban, azzal a megkötéssel, hogy a vágás nem hajtjuk végre. Kiemelkedés túl a forgatható vágási sík, viszont nem vesz részt: a kép rajz végeztük a kapcsolatot vetítés.
