A bemutatott példa szellőztető rendszer ventportal
Szembeni ellenállás a levegő áramlását a szellőztető rendszer, lényegében a sebessége határozza meg a levegő áramlási ebben a rendszerben. Egyre gyorsabban és növeli az ellenállást. Ezt a jelenséget nevezzük nyomásveszteség. A statikus nyomás ventilátor által létrehozott okozza a levegőáramlást egy szellőztető rendszer bizonyos ellenállást. Minél nagyobb az ellenállás egy ilyen rendszer, az alsó a légmennyiség, a mozgatható ventilátor. Számítási súrlódási veszteségeket a légcsatornák és az ellenállás hálózati eszközök (szűrő, hangtompító, a fűtés, a szelep, stb ..) lehet előállítani a megfelelő táblázatok és diagramok látható a katalógusban. A teljes nyomásesés lehet összeadásával számítják ki rezisztencia paramétereit minden eleme a szellőztető rendszer.
Az ajánlott légáramlás sebessége a csövekben:
ahol L - a levegő áramlását, m3 / h; F - csatorna keresztmetszeti területe, m2.
1. ajánlás.

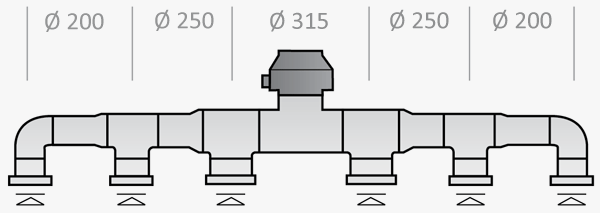

A nyomásveszteség a csatorna rendszerben csökkenthető növelésével a csövekben, amely viszonylag egységes légsebesség a rendszer egészében. A kép azt látjuk, hogyan lehetséges, hogy egy viszonylag egyenletes áramlási sebesség a csatornarendszerben minimális nyomásveszteség.
2. ajánlás.
A rendszerek hosszú csövek és rengeteg szellőzőrács tanácsos a ventilátor közepén a szellőzőrendszer. Ez a megoldás számos előnnyel rendelkezik. Egyrészt, a nyomás veszteség is csökken, és másrészt, használhatja a csatornákat a kisebb keresztmetszetű.
Számítási példa a szellőztető rendszer:
A számítás kell kezdeni, hogy egy vázlatot a rendszer jelzi a helyét légcsatornák, szellőztető rácsok, ventilátorok, valamint a hossza légcsatorna között húzódik pólót, majd meghatározza az áramlási sebesség az egyes részekben a hálózat.
Nézzük a nyomásveszteség szakaszok 1-6, a nyomásveszteség menetrend kör alakú csövekhez, határozza meg a szükséges átmérője a csővezeték és a nyomásveszteség az ott azzal a megkötéssel, hogy nem kell megengedett légsebesség.
1. fázis: A levegő áramlási sebessége lesz 220 m3 / h. Elfogadás légcsatorna átmérője 200 mm, fordulatszám - 1,95 m / s, a nyomásesés lesz 0,2 Pa / m x 15 m = 3 Pa (lásd az ábrát meghatározását a nyomásveszteség a csövekben.).
2. szakasz: megismételni ugyanazt a számítást, anélkül, elfelejtik, hogy a levegő áramlását ezen keresztül adag már 220 + 350 = 570 m3 / h. Elfogadás csőátmérő egyenlő 250 mm, fordulatszám - 3,23 m / s. Nyomásveszteség 0,9 Pa / m x 20 m = 18 Pa.
3. szakasz: A levegő áramlási sebessége ezen része lesz 1070 m3 / h. Elfogadás csőátmérő egyenlő 315 mm, sebessége 3,82 m / s. A nyomásveszteség 1,1 Pa / m = 22 x 20 Pa.
4. szakasz: átáramló levegő ezen része lesz 1570 m3 / h. Elfogadás csőátmérő egyenlő 315 mm, sebesség - 5,6 m / s. A nyomásveszteség 2,3 Pa x 20 = 46 Pa.
5. szakasz: A levegő áramlási sebessége ezen része lesz 1570 m3 / h. Elfogadás csőátmérő egyenlő 315 mm, sebesség 5,6 m / s. A nyomásveszteség 2,3 Pa / m x 1 = 2,3 Pa.
6. szakasz: A levegő áramlási sebessége ezen része lesz 1570 m3 / h. Elfogadás csőátmérő egyenlő 315 mm, sebesség 5,6 m / s. A nyomásveszteség 2,3 Pa x 10 = 23 Pa. A teljes nyomásveszteség a csatornák lesznek 114,3 Pa.
Amikor az utolsó szakasz a számítás befejeződött, szükség van, hogy meghatározzuk a nyomásveszteség a hálózati elemek: egy kipufogódob CP 315/900 (16 Pa), és egy visszacsapó szelep ROM 315 (22 Pa). Továbbá, a nyomásesés a csapot, hogy a rostély (4-ellenállása csapok az összeg lesz 8 Pa).
Meghatározása a hajlítási légcsatornanyomás veszteségek
Kör határozza meg a nyomásveszteség a kihívás, nagysága alapján a hajlítási szög, és az átmérője a levegő áramlását.
Példa. Határozza meg a nyomásveszteség visszahúzáshoz 90 ° 250 mm átmérőjű os levegő áramlási sebessége 500 m3 / h. Ahhoz, hogy megtalálja a kereszteződésekben a függőleges vonalig mi a levegő áramlását, egy perjel jellemző 250 mm átmérőjű és egy függőleges kötőjel a bal visszahúzáshoz 90 ° megtalálják a értéke a nyomásveszteség, amely 2ffa.
Fogadja telepítése mennyezeti befúvók PF sorozat impedanciák ütemterv szerint, akkor 26 Pa.
Most összegezzük az összes nyomásveszteség értékek egyenes légcsatorna fut, a hálózati elemek, csapok és rácsok. Kívánt érték 186,3 Pa.
Kiszámoltuk a rendszert, és megállapították, hogy szükségünk van egy ventilátor, eltávolítja 1570 m3 / h levegő 186,3 Pa ellenállás hálózat. Figyelembe véve a munka elvégzéséhez szükséges a rendszer akkor intézkedik a ventilátor szükséges rendszer működési jellemzőit megfelel nekünk ventilátor VENTS VKMS 315.
