19. lecke
Sheet 1. lecke Tárgy: Műszaki rajz.
2 lap meghatározása műszaki rajz write egy notebook: a vizuális kép a kialakított rész kézzel és a vizuális skála. Ugyanakkor betartani azonos szabályok az építőiparban axonometrikus előrejelzések: az azonos szögben van tengely méretek feküdt a tengely mentén, illetve azzal párhuzamosan.

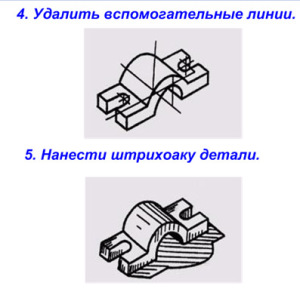

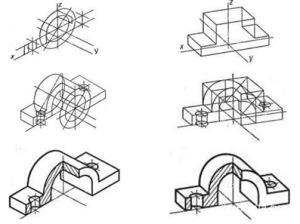

Sheet 3-4. Egy algoritmust építésének technikai részletek kidolgozása (lásd 19.1 - .. 19,3).
Ábra. 19.1 ábra. 19.2
5 lap.
Ábra. Ábra 19.3. 19.4
Sheet 6. Az eljárás az olyan műszaki rajz vágott negyede (lásd. Ábra. 19,4).

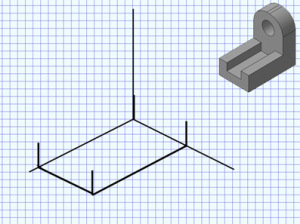

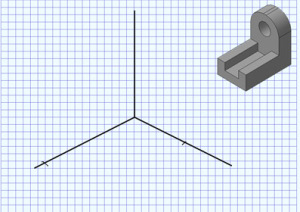

Sheet 7-8. A gyakorlati munka. Építőipari részleteket a műszaki rajz (lásd. Ábra. 19,5). A diákok a teljes műszaki rajz munkafüzet kézzel. Döntetlen egy első tengely az izometrikus majd elhalasztja a szélessége és hossza az alsó paralelepipedon felhívni egy alap paralelepipedon (lásd. Ábra. 19,6 és 19,7). Feküdt le a magassága a doboz, és befejezni építeni.
Ábra. Ábra 19.7. 19.8

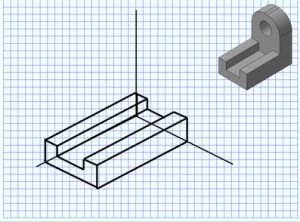

Épület egy derékszögű négyszög alakú rés az alsó paralelepipedon (lásd. Ábra. 19,8, 19,9).
Ábra. Ábra 19.9. 19.10
Következő lépésként össze egy második téglalap (lásd. Ábra. 19.10).

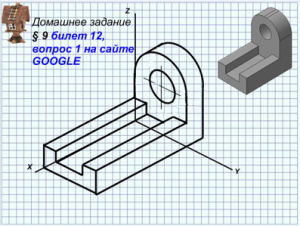

15. Sheet házi: befejezni a hengeres nyílás a része és a kerekítési félhenger tetején a paralelepipedon (lásd 19.11, 19.12 ..).
Ábra. Ábra 19.11. 19.12
lecke projekt fájlok a tábla Mimio Download
